带轴端直齿段的空心斜齿传动件

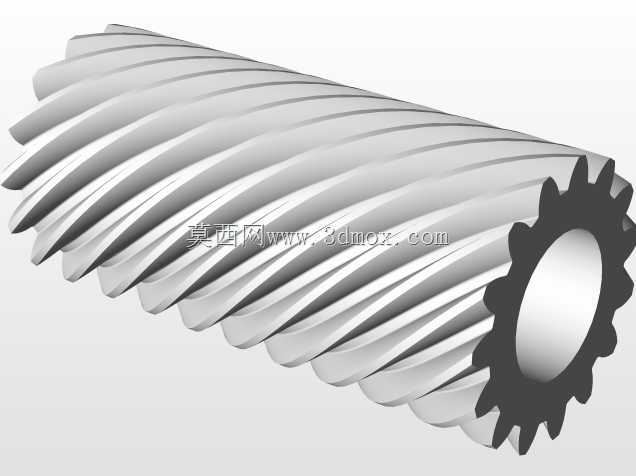

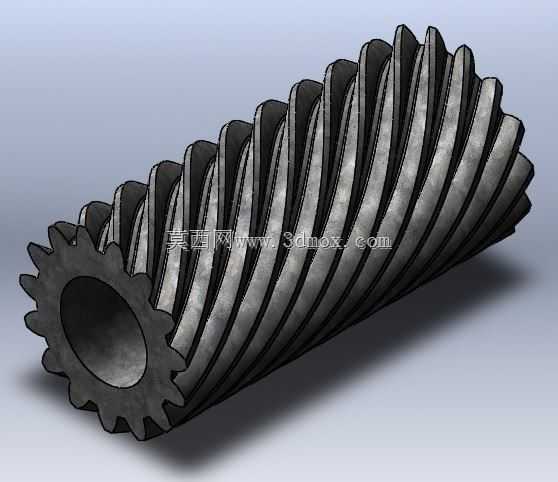

　　该传动件采用斜齿主体与轴端直齿段复合结构，主体为中空筒形，内孔可直接穿入轴系或作为减重通道，适合在空间受限、需要同轴传递运动的机构中使用。斜齿段沿外圆连续分布，螺旋方向明确，齿面参与啮合时接触线沿齿宽逐步过渡，相比直齿传动，进入与退出啮合更平缓，能够降低瞬时冲击和噪声，在中高速、载荷波动较明显的工况下更有利于保持运转稳定性。端部直齿段齿数较少，可与另一小齿轮或齿条形成独立啮合副，用于取速、同步、位置反馈或分路传动，使同一根零件同时承担主传动与辅助传动功能。建模时先确定内孔直径、外圆齿顶圆和总长度，再按螺旋角建立斜齿扫掠路径，齿根圆角与齿顶修缘需同步处理，避免后续导入装配时出现齿面干涉。端部直齿与斜齿段之间保留台阶过渡，

　　既明确啮合区域边界，也为轴承、隔套或卡簧预留轴向定位面。空心结构在保证扭转刚度的同时降低转动惯量，对频繁启停的传动链较为有利；但壁厚需结合传递扭矩校核，不能只按外观比例确定。实际安装时，内孔与轴的配合、端面定位以及周向防转方式要统一考虑，若采用键连接，键槽位置应避开齿根应力集中区；若依靠过盈或涨套固定，则需控制内孔圆柱度。齿宽设计直接影响承载能力与轴向力，螺旋角越大，啮合重合度通常越高，但轴向分力也会增大，选型时必须配对轴承能够承受该方向载荷。该零件可用于减速箱、动力输出单元、伺服传动机构、轻工机械以及需要分段取力的装置中。三维结构完整表达了齿向、齿廓、中空腔体和端部齿轮关系，可用于干涉检查、装配关系确认、工程图生成和加工前的结构评审。
