圆柱螺旋压缩弹簧精密结构设计

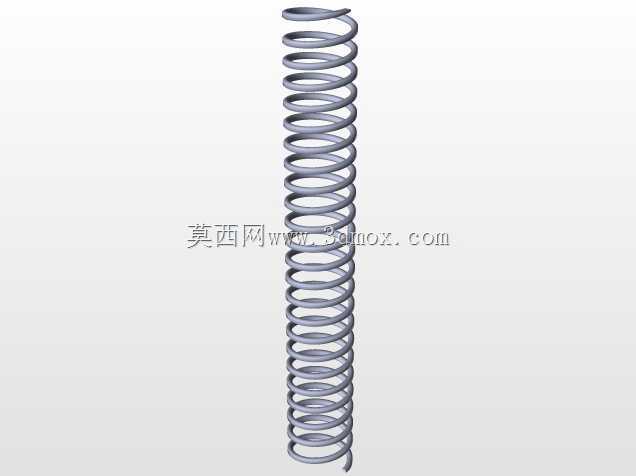

　　在各类机械结构的弹性缓冲、储能复位与载荷承载场景中，圆柱螺旋压缩弹簧是应用最为广泛的基础弹性元件之一。这款弹簧采用等节距圆柱螺旋结构，整体由金属线材连续卷绕成型，两端支承圈经过并紧磨平处理，可保证装配后端面与安装基准面充分贴合，避免受载时出现偏载、歪斜等问题，有效提升弹簧工作过程中的受力稳定性。

　　从实际工程应用来看，这类压缩弹簧常出现在阀门启闭机构、自动化设备的复位顶出结构、工程机械的缓冲减振单元、夹具的压紧定位组件以及各类需要提供恒定弹性推力的装配场景中。设计阶段需要结合安装空间的轴向与径向边界，先确定弹簧的中径、有效圈数与自由高度，再根据工况载荷要求匹配对应的线材直径。弹簧的有效圈数直接决定刚度大小，圈数越多刚度越低，相同压缩量下提供的弹力越小；线材直径越大、中径越小，则弹簧整体刚度越高，承载能力越强。

　　建模过程中需要重点把控螺旋升角与节距的对应关系，保证每一圈螺旋线的导程均匀一致，避免出现节距突变导致的应力集中。两端并紧段的圈数通常根据弹簧总圈数合理设置，磨平端面的厚度一般控制在线材直径的四分之一左右，既保证支承面平整，又不会过多削减有效工作圈数。弹簧的安装边界需要预留足够的径向间隙，防止压缩过程中外径扩张与安装孔壁发生摩擦干涉；轴向则需要考虑最大工作载荷下的压并高度，确保弹簧在极限工况下不会发生刚性碰撞，预留合理的压缩余量。

　　材料选型通常根据工况环境确定，普通常规工况选用碳素弹簧钢即可满足强度与弹性要求，若存在腐蚀环境或高温工作场景，则需要匹配不锈钢、合金钢等特殊材质，并对应调整许用应力范围。弹簧的表面处理也会影响使用寿命，常见的喷丸处理可在表层形成残余压应力，延缓疲劳裂纹的产生，镀锌、发黑等处理则可提升防锈能力。在整套设备的结构设计中，弹簧虽属于小型基础零件，但其参数匹配是否合理直接影响整套机构的动作可靠性与运行寿命，建模时还原真实的端部结构与螺旋特征，能够为后续的装配干涉检查、力学仿真分析提供精准的数模基础。
