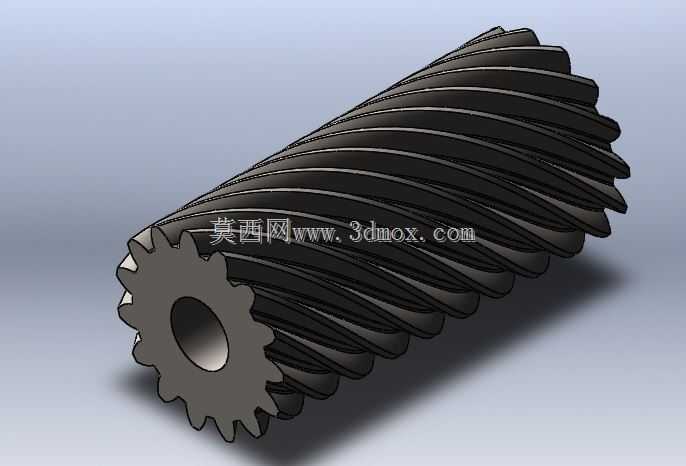

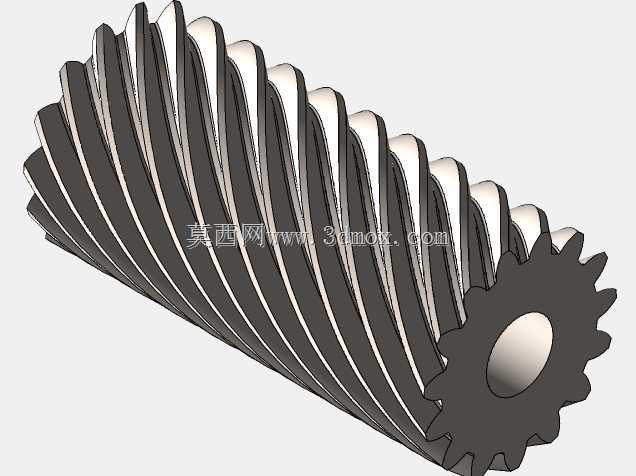

15齿右旋45度斜齿轮传动件

　　这款斜齿轮在常规动力传输场景中，多用于需要降低传动噪音、提升啮合重合度的平行轴传动工位，常见于轻工输送设备、小型动力头、精密进给机构的减速级中。和直齿圆柱齿轮不同，轮齿沿螺旋线逐步进入啮合，不会出现整齿突然撞击的情况，高速运转时的冲击、振动与噪声都能得到有效控制，同时啮合过程中多齿同时承载，单齿所受载荷更小，整体承载能力比同模数同齿宽的直齿轮更优。本次建模的轮齿为右旋设计，螺旋角取45度，该角度属于偏大的螺旋角取值，轴向重合度较高，传动平稳性表现突出，但在配套选型时需要注意，配对齿轮需要采用相反旋向，同时两端支撑要选用可承受轴向力的角接触轴承或圆锥滚子轴承，抵消啮合产生的轴向分力，避免轴系出现窜动。齿轮参数采用径节制16DP，

　　对应公制模数约1.5875毫米，总齿数15，齿宽为3英寸，中心轴孔直径0.5英寸，建模时严格按照渐开线齿廓生成轮齿曲面，齿顶修缘、齿根过渡圆角都做了还原，避免实际加工后出现应力集中或啮合干涉。实际装配时，轴孔可配套平键或过盈配合实现周向固定，齿宽方向要预留0.5到1毫米的轴向窜动间隙，防止热胀后轮齿端面发生剐蹭。设计阶段优先确认配对齿轮的中心距、传动比与旋向，再根据负载转速校核齿面接触强度与齿根弯曲强度，大螺旋角设计虽然提升了平稳性，但也会带来更大的轴向载荷，轴承选型与轴的刚度校核不能忽略。这类齿轮在进给机构、小型减速器、输送辊道驱动中应用广泛，建模还原的完整齿形与安装尺寸，可直接用于装配干涉检查、运动仿真与工程图导出，帮助设计人员快速完成传动方案的验证，减少反复建模的工作量，也能提前预判轴系布局、轴承安装位与周边壳体的空间冲突。
