汽车悬架螺旋弹簧液压减震器结构

　　这套减震结构主要面向乘用车辆与小型非道路车辆的悬架系统，核心作用是在车轮受路面冲击产生垂向跳动时，把弹簧储存并反复释放的弹性势能快速耗散，抑制车身持续俯仰与侧倾振动，让轮胎接地压力保持稳定，同时提升转向响应与乘坐舒适性。实际装车时，它通常布置在摆臂与车身支座之间，既承担垂向支撑，又通过阻尼阀系控制压缩与回弹行程的速度。

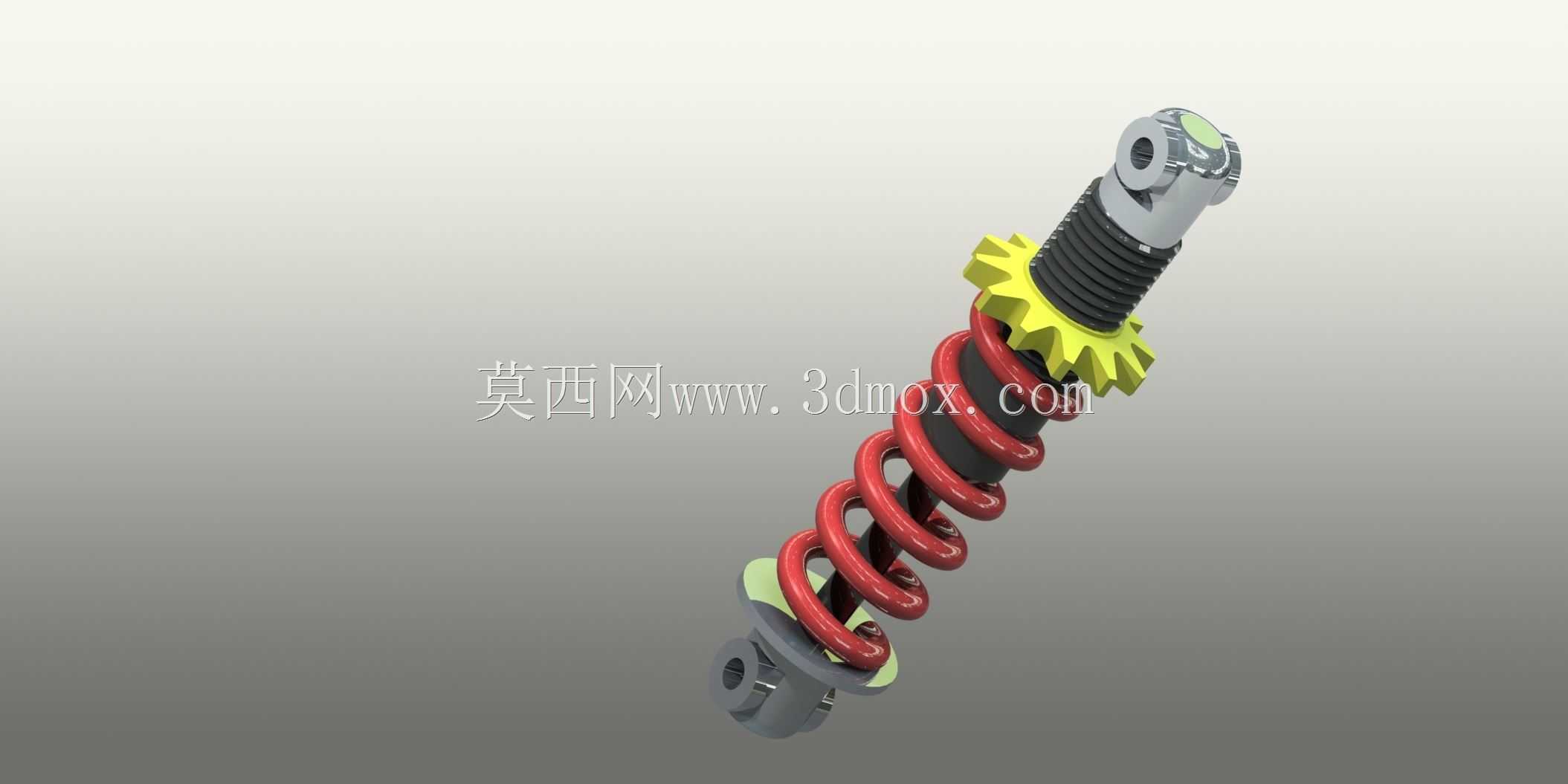

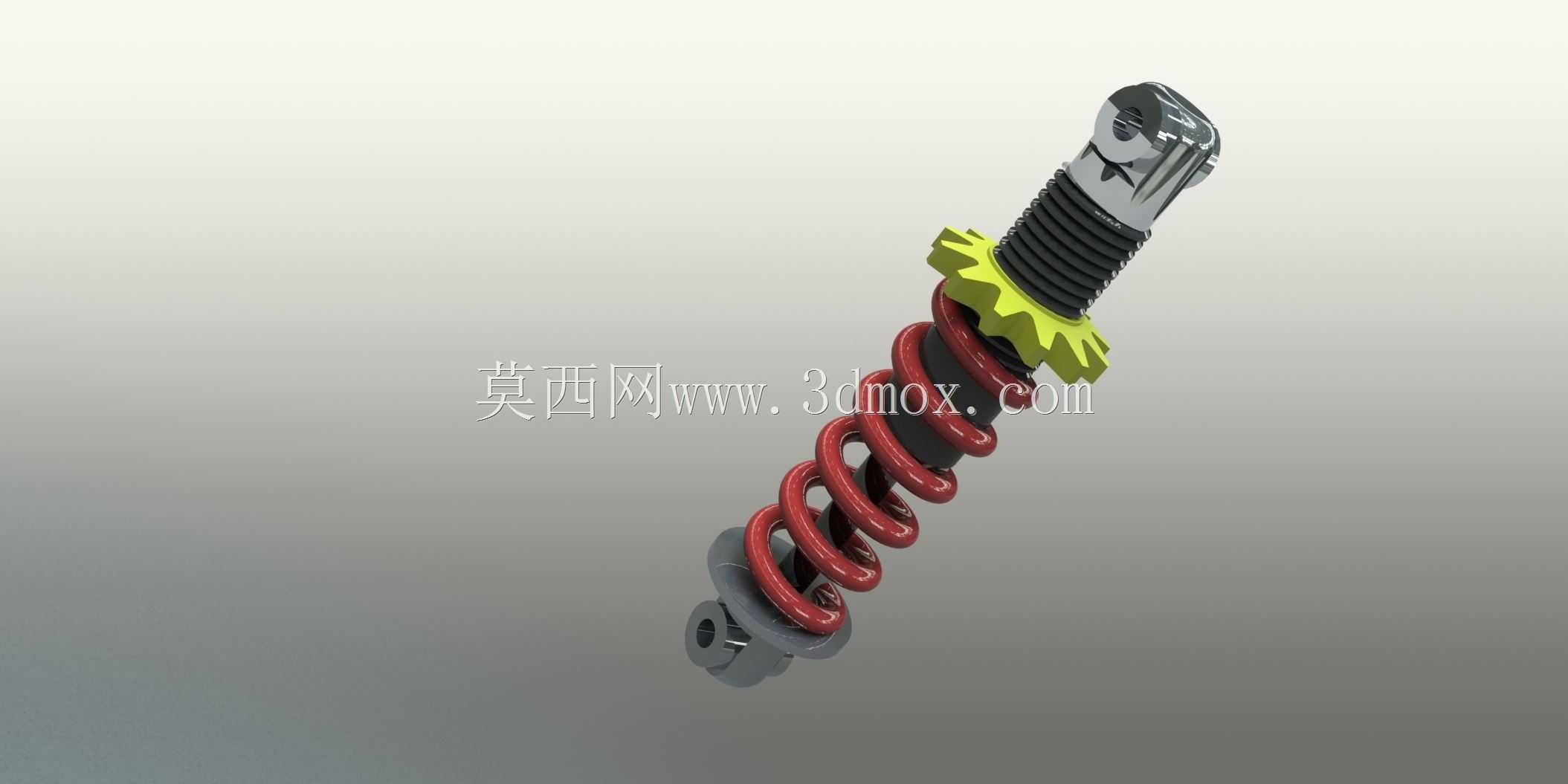

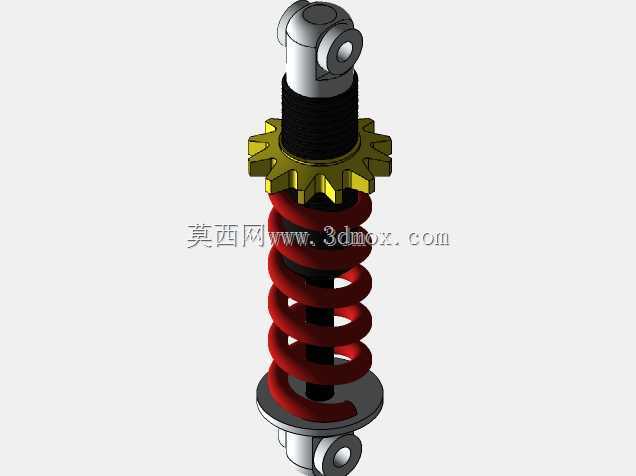

　　模型完整呈现了上端吊环安装座、活塞杆、防尘罩、螺旋弹簧、上下弹簧盘以及下端铰接座的相对位置。上端吊环用于与车身或车架支座铰接，下端吊环则连接转向节或下摆臂，两处铰接轴线决定了装车后的运动干涉边界。设计中需要重点校核弹簧在全压缩状态下的并圈间隙、活塞杆伸出长度以及防尘罩与弹簧内圈的径向距离，避免极限跳动时发生金属磕碰或密封件偏磨。

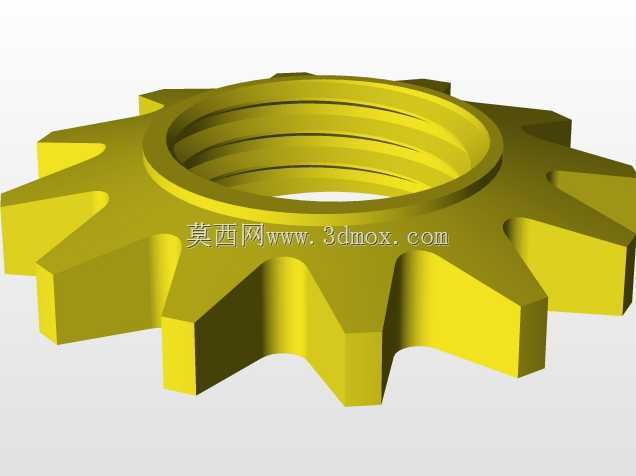

　　阻尼部分采用筒式液压结构，活塞杆在工作筒内往复运动，油液通过阀片节流产生阻力。弹簧盘与筒身的配合位置决定了预紧力和车身静平衡高度，建模时把弹簧中心线与活塞杆轴线保持同轴，可有效降低侧向弯矩对杆端导向带和油封的磨损。黄色调节齿圈位于上弹簧盘附近，用于改变弹簧预压量，对应不同载重或离地高度需求；这类结构在改装悬架、小型全地形车以及两轮车辆后悬架中十分常见。

　　从安装边界看，上下吊环孔中心距构成关键装配尺寸，弹簧外径决定周边护板、轮罩和制动管路的避让空间，活塞杆直径则影响抗侧倾能力与弯曲疲劳寿命。结构设计阶段需要同步考虑满载、空载与最大冲击三种工况：满载时弹簧压缩量增大，筒内剩余行程必须留出缓冲块压合余量；回弹至最长位置时，活塞杆不能脱出工作筒，弹簧也不能出现松旷。

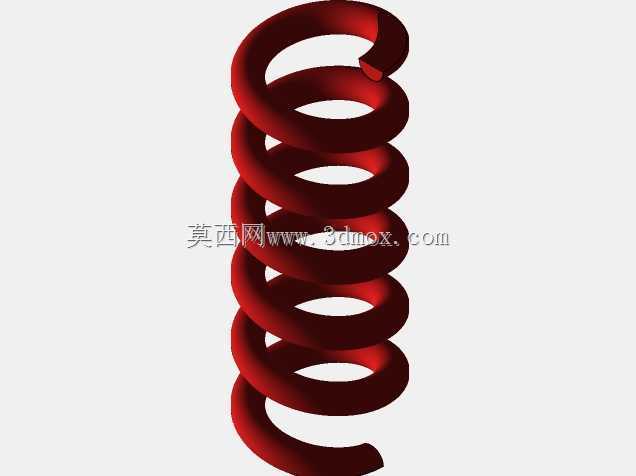

　　三维建模把弹簧旋向、节距变化、端部磨平圈以及吊环衬套空间一并表达，便于在总装中直接检查运动包络。对选型人员而言，可据此判断安装点高度、铰接方向和周边零件间隙；对结构工程师而言，则能进一步细化阀系布置、弹簧刚度匹配与支座强度分析，减少样机阶段反复修改支座和护板的成本。
