斜向铰接支座结构设计

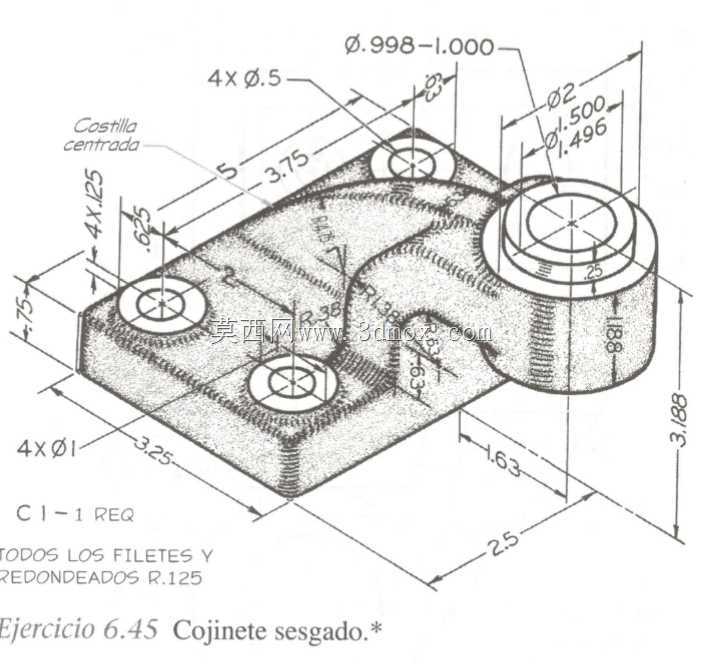

　　该斜支承属于通用机械铰接支撑类零件，主要用于需要在非正交平面间传递载荷、实现小角度摆动补偿的设备连接部位，常见于轻工输送线侧边导向机构、小型工装夹具的角度调节模块、非标自动化设备的连杆传动支座等场景。零件整体采用一体化板式加筒状铰接座的结构，底部为矩形安装法兰板，板上均布四个沉头安装孔，可直接通过内六角螺栓固定在设备安装基面，沉孔设计可保证螺栓头部不突出安装面，避免与周边运动部件发生干涉。法兰板上方通过平滑过渡的加强筋结构连接斜向布置的圆筒铰接座，圆筒内部为通孔结构，可穿装铰接销轴，与配套的连杆、摆臂类零件形成转动副，实现被连接件绕销轴轴线的回转动作。斜置的铰接筒轴线与底部安装面呈固定倾角，

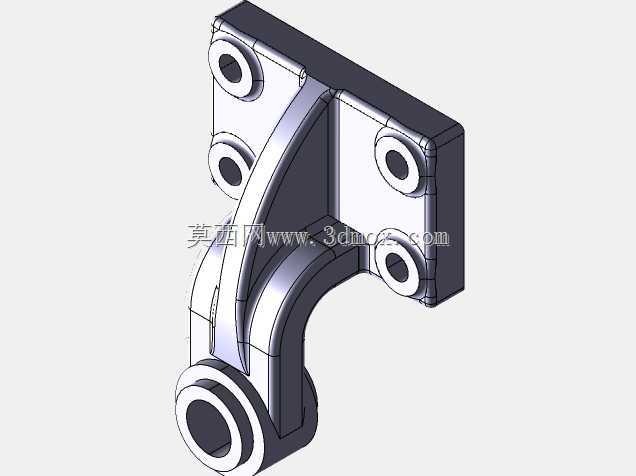

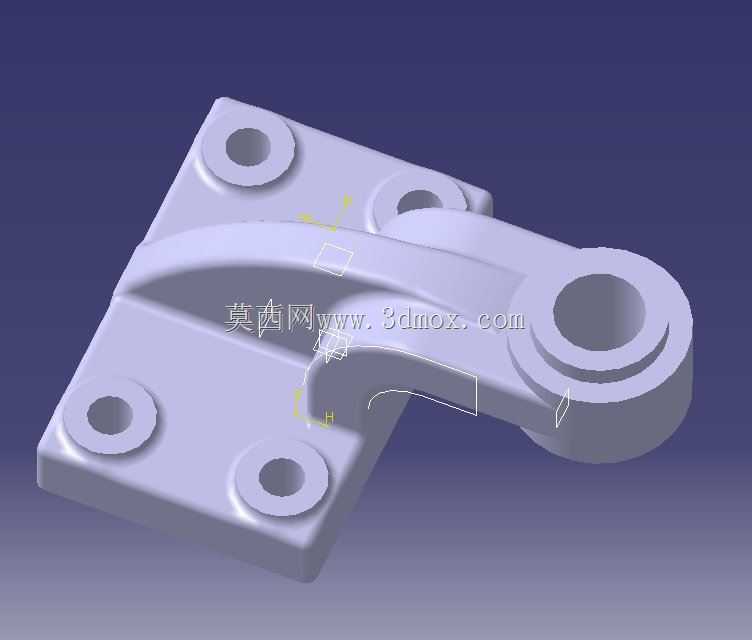

　　这种结构设计可直接补偿设备布局中安装面与铰接点的角度差，无需额外增加角度调整垫片或转接板，能有效简化整机的装配结构，减少连接累计误差。从建模细节来看，法兰板与铰接筒衔接的部位做了大圆角过渡处理，可大幅降低应力集中系数，在承受交变摆动力载荷时，能避免转角处出现疲劳断裂问题，提升零件的长期运行可靠性。四个安装孔的位置度公差在建模阶段已做合理约束，孔间距适配常用的工业铝型材及钢板安装孔距标准，安装时无需现场二次配钻，可直接对位装配。铰接筒的内孔直径与常用标准销轴尺寸匹配，筒壁厚度经过合理校核，既不会因壁厚过大造成材料浪费、增加零件自重，也不会因壁厚不足导致受载后出现变形胀裂。零件整体外形轮廓规整，无复杂倒扣结构，

　　既可以采用整块坯料通过数控铣削加工成型，也适合采用铸造工艺做批量毛坯生产，后续仅需对安装面和铰接内孔做精加工即可满足使用要求，加工工艺性良好。在实际选型应用中，需要确认底部安装面的平面度满足贴合要求，铰接销轴与内孔的配合间隙根据摆动转速和载荷等级选择，低速重载场景可选小间隙过渡配合，高速轻载场景可适当增加间隙并配套自润滑轴套，进一步降低转动磨损。
