内燃机多缸进排气驱动凸轮轴

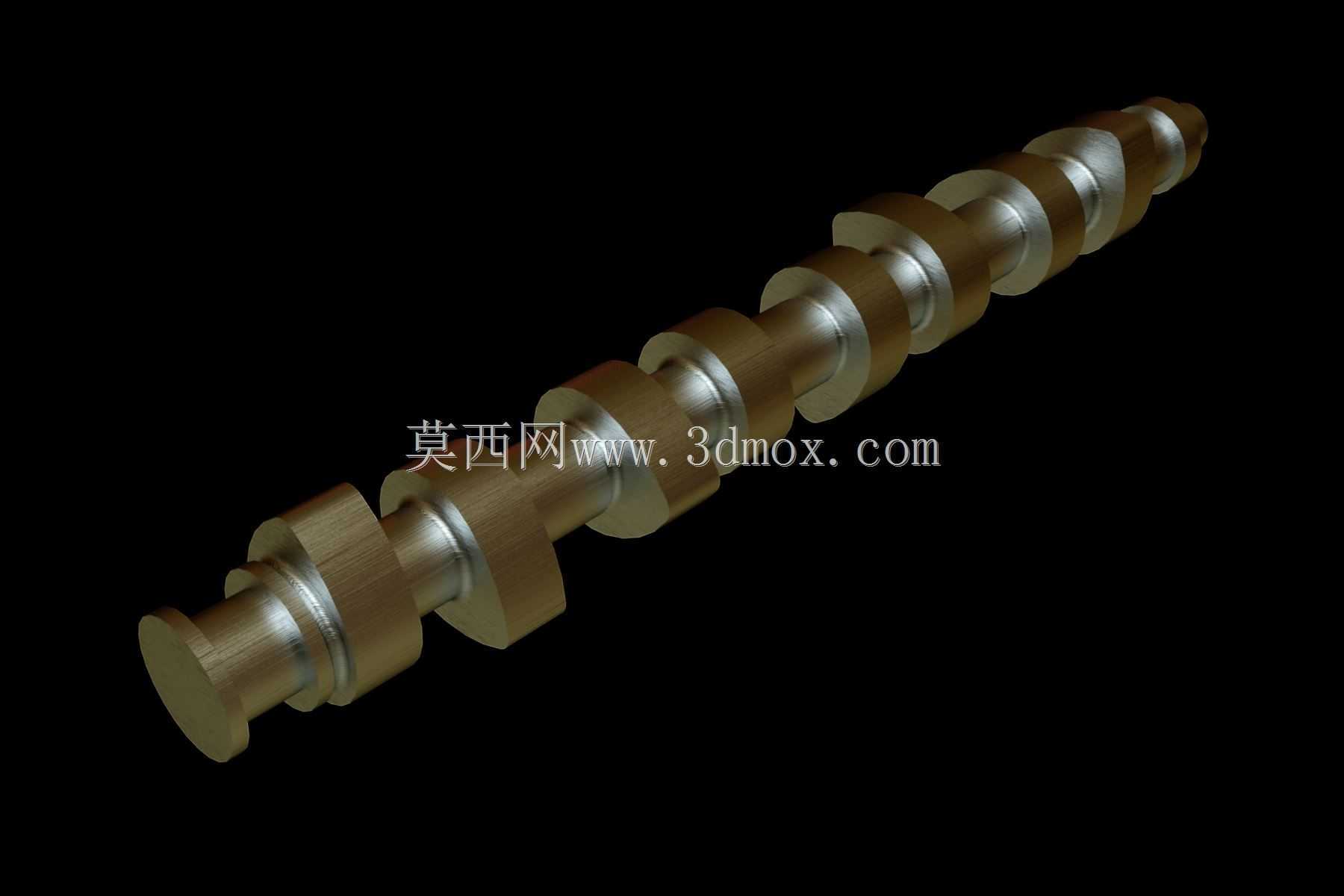

　　该零件为内燃机配气机构核心传动件，整体采用长轴串联多组凸轮的布局，沿轴向依次布置多个偏心桃形轮廓，各凸轮的周向相位严格对应各缸工作顺序，可在轴体随正时系统转动时，按预设时序驱动气门完成开启与闭合动作，直接决定发动机的进排气效率与工况稳定性。从实际装机场景来看，这类轴件多用于中小排量多缸往复式内燃机，覆盖乘用车动力总成、小型工程机械动力单元、固定式发电机组等配套领域，安装时需将两端轴颈支承在缸盖对应的轴承座孔内，输入端对接正时齿轮或链轮，凸轮工作面与气门挺柱或摇臂滚子直接接触，整体轴向长度、各档轴颈间距需与缸盖的轴承孔位完全匹配，径向最大轮廓不得与缸盖内部的气门弹簧、推杆等相邻部件发生运动干涉。

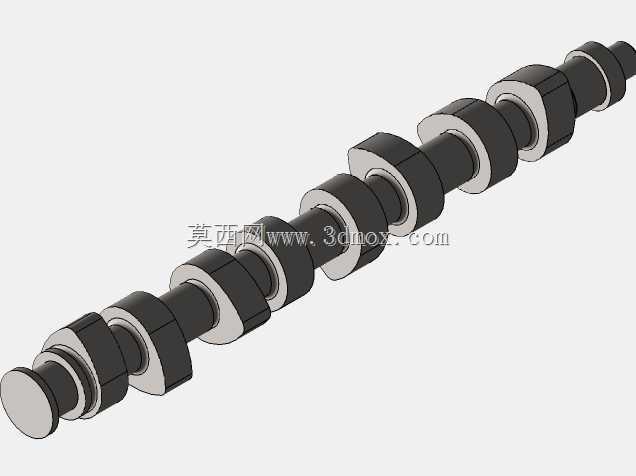

　　设计阶段首先要锁定各缸点火间隔对应的凸轮相位角，再根据气门升程需求确定凸轮基圆半径与桃尖升程，型线需兼顾气门开启的时间截面与落座缓冲特性，避免刚性冲击造成工作面早期磨损；轴颈直径按支承跨距与承载负荷设定，保证轴体在最高工作转速下的挠度处于允许范围，防止凸轮与从动件接触偏磨。从结构细节看，轴体沿轴向设置多档支承轴颈，各凸轮之间保留足够的避让间隙，端部预留正时结构的安装定位面，整体为实心回转体加工构型，建模时需先完成各档轴段的回转特征，再按相位角逐一定位凸轮轮廓并完成布尔合并，后续可直接在三维环境中开展运动仿真，验证凸轮型线驱动下的气门升程曲线、加速度变化规律，同时校核轴系在整机装配空间内的所有运动边界，排除装配与运行阶段的干涉风险。
