中心杆手柄机械结构三维造型

　　该零件属于手动操纵与传动定位类机械构件，常见于中小型工装夹具、检测台架、手动调节机构以及轻工设备的操作端，承担人工施力、角度切换、轴向锁紧和位置保持的作用。实际使用时，操作者通过握持外伸的杆状或块状部位施加扭矩，带动内部中心杆完成旋转、推拉或顶紧动作；在需要频繁对位、换型、夹紧的工位上，这类手柄既要保证足够的刚性，又要避免外形过于尖锐而影响操作安全。

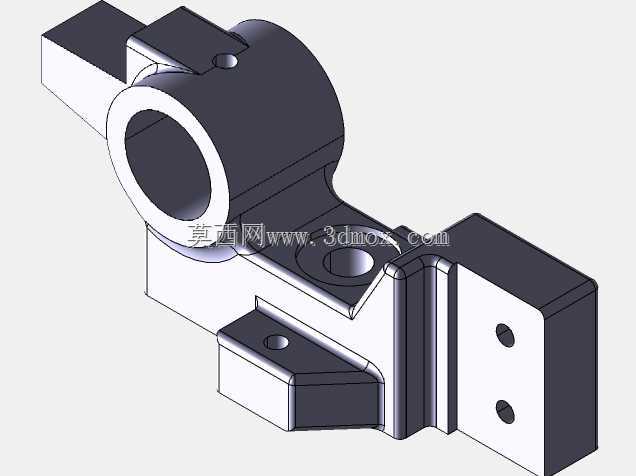

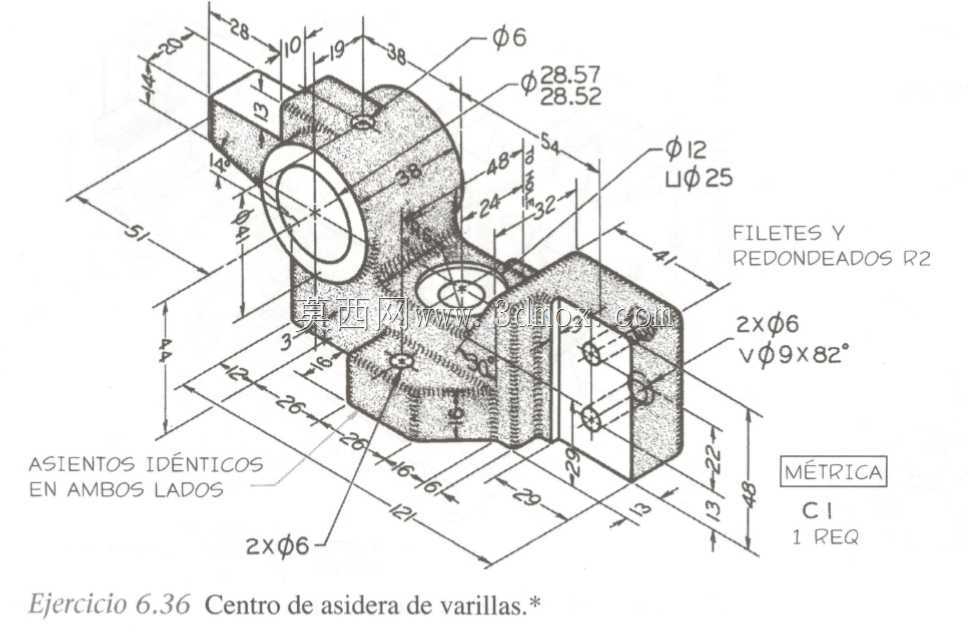

　　从结构上看，模型主体采用一体式块状基座与中心套筒组合的形式。中部较大的圆柱孔用于穿装中心杆或转轴，孔壁周边保留较厚实体，以承受扭转和径向载荷；基座两侧延伸出安装翼板，翼板上设置沉孔或光孔，可通过螺栓将整个手柄固定在机架、阀体、夹具座或调节板上。这种布局使操纵力能够直接传递到被连接件，减少中间悬臂带来的晃动。端部非对称凸台一方面为手指或工具提供施力边界，另一方面在极限转角位置可与周边挡块配合，形成机械限位，防止操作过转。

　　设计思路上，该构件优先考虑受力路径短、装配关系清晰和加工可达性。中心孔轴线与安装面之间需要保持较高的垂直度，否则中心杆在长期转动中会出现偏磨、卡滞；翼板上的孔位间距决定了安装边界，选型时应核对安装面到中心孔的高度、手柄旋转扫掠范围以及邻近零部件的避让距离。若用于频繁操作场景，可在中心孔内增加衬套或在接触面预留润滑槽；若用于轻载调节场景，则可直接采用本体孔配合，以简化零件数量。

　　外形方面，模型没有采用复杂曲面，而是以平面、圆柱、凸台和钻孔组合为主，便于铣削、钻削或铸造后二次加工。边缘倒角和过渡圆角能够降低应力集中，尤其在基座与套筒交接区域，圆角大小直接影响交变载荷下的疲劳寿命。安装时需保证翼板底面与支撑面贴合，若结合面存在间隙，拧紧螺栓后容易引起基座变形，进而造成中心孔收缩、手柄转动不顺。

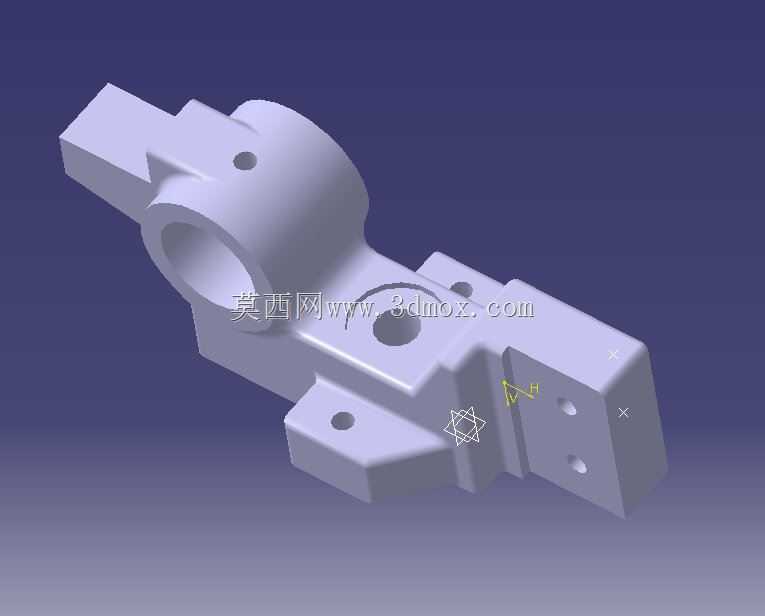

　　在三维建模过程中，应先确定中心孔轴线和主安装面，再向两侧展开翼板、凸台和连接筋，所有孔位按实际装配方向建立，避免后期工程图中出现无法加工的倒置特征。对于结构设计人员，该模型可作为手动调节机构的基础构件参考；对于设备选型人员，则应重点关注中心孔直径、安装孔距、旋转包络和操作力臂，而不是仅比较外观尺寸。整体而言，这类零件虽然结构不复杂，但在手动装备中直接影响操作手感、定位精度和维护便利性。
