测地线多面体球面结构设计方案

项目分类:传感器 发布时间:2022-05-03 ID:614578
  • 测地线多面体球面结构设计方案
  • 测地线多面体球面结构设计方案

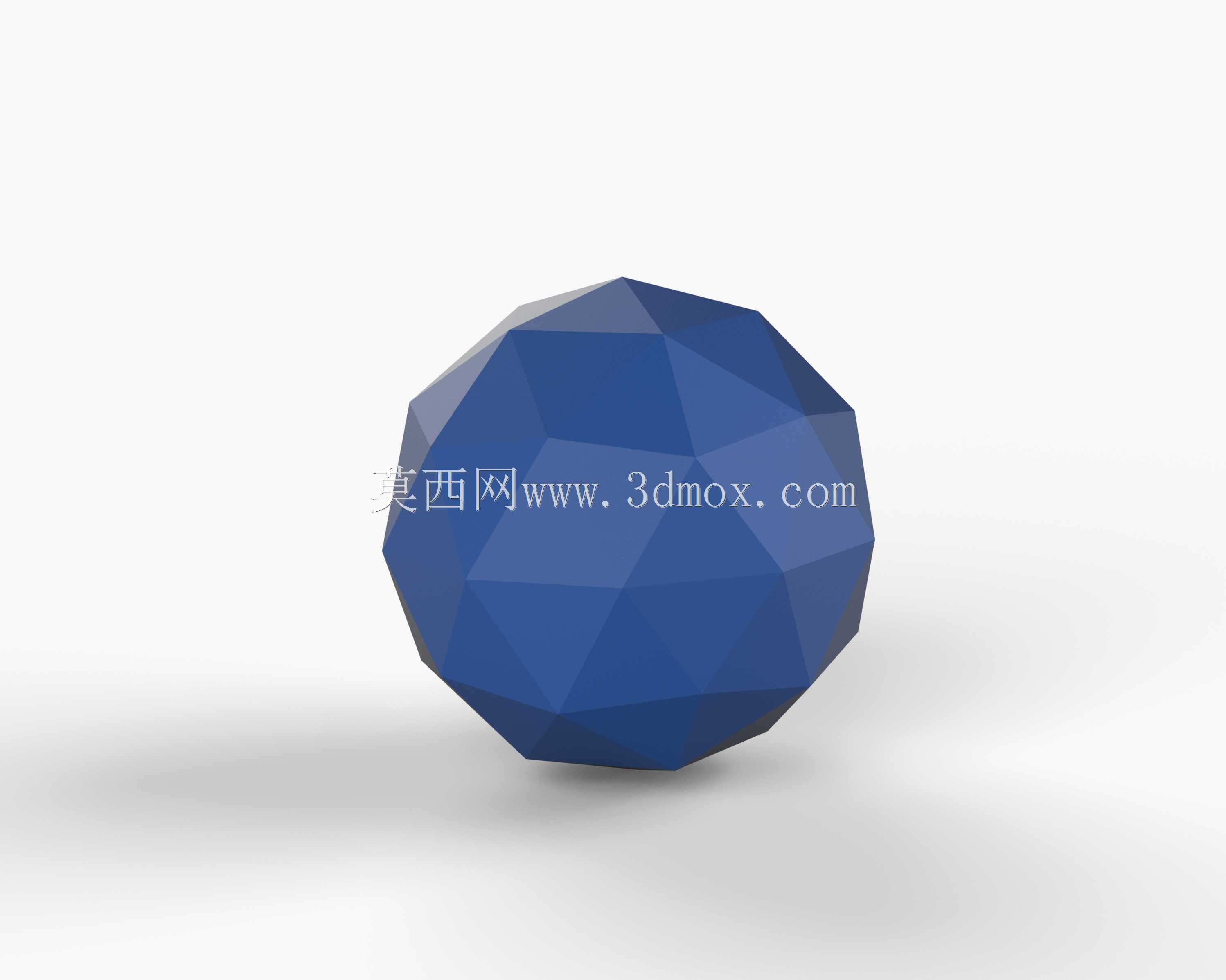

  在空间传感标定、光学靶标布设以及多自由度运动捕捉场景中,规则球面参考体是完成坐标对齐、角度校验的核心基准件。这款测地线球面结构摒弃了传统光滑整球的加工与建模思路,以离散平面拼接的方式逼近理想球面,在保证整体球度公差可控的前提下,大幅降低了曲面建模的拓扑复杂度,也为后续表面贴片、传感器点位预留了平整的安装基面。

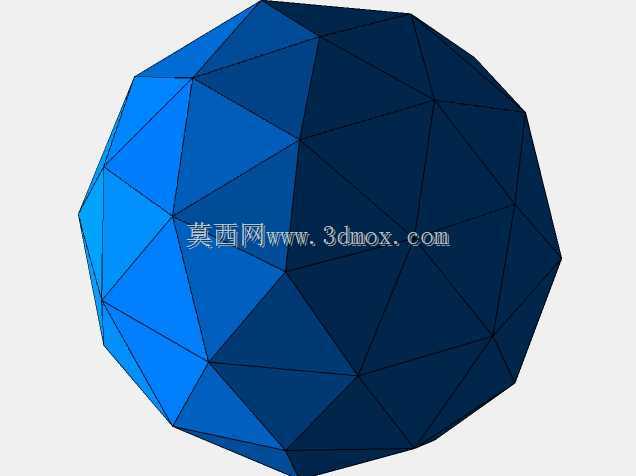

  从结构设计逻辑来看,该球体以测地线剖分算法为核心,将完整球面拆解为数十个大小均匀的多边形平面,所有相邻平面的棱边长度偏差控制在极小范围内,平面法向沿球心径向均匀分布。这种剖分方式不存在传统经纬网格在两极区域的面元畸变问题,无论从哪个空间角度观测,球体表面的面元密度都保持一致,不会出现局部面元过度密集或拉伸变形的情况。对于需要在球面不同位置布置传感单元的应用来说,每一个平面都可以作为独立的安装基准,直接在平面上加工定位孔、粘接标识点或者固定微型传感元件,无需额外在曲面上做找平处理。

  在实际工程使用中,这类多面球体常被用作多相机视觉系统的标定靶。传统光滑球面在打光时容易出现局部高光过曝,导致视觉算法提取轮廓时出现偏差,而离散平面的反光特性更加可控,每个平面只会在特定角度形成定向反射,配合漫反射表面处理后,相机可以稳定捕捉到不同面元的棱边交点,通过这些交点的空间坐标反算相机的内外参数,标定精度比光滑球面提升一个量级。同时在惯性测量单元的测试转台上,该球体可以作为全向姿态参考体,在球体不同平面上安装加速度计或陀螺仪模组,模拟不同安装倾角下的传感数据输出,验证姿态解算算法在全角度范围内的收敛性。

  建模过程中首先确定球体的公称直径,以此为基础生成基础正多面体,再对每一条棱边做中点细分,将细分点投影到对应直径的球面上,迭代数次后得到目标面元数量的测地线网格。所有棱边都做了等半径圆角过渡,避免尖锐棱角在搬运和安装过程中造成磕碰损伤,同时也消除了应力集中点,提升整体结构的抗冲击性能。球体底部预留了标准安装接口,可以直接和支撑杆、转台法兰或者调节支架连接,安装基准面与球心的同轴度公差经过严格校核,保证安装后球体的旋转中心与几何球心完全重合。

  从安装边界来看,球体最大外接轮廓直径与公称直径一致,没有向外突出的结构,周边预留的操作空间只需满足手部抓取或者夹具夹持的需求即可,不需要额外避让复杂曲面结构。如果用于户外场景,还可以在各个平面上预留防水密封槽,安装盖板后保护内部布设的传感线路,整体结构既可以作为实心基准件使用,也可以做成空心壳体容纳电路与电池组件,适配不同的集成需求。
