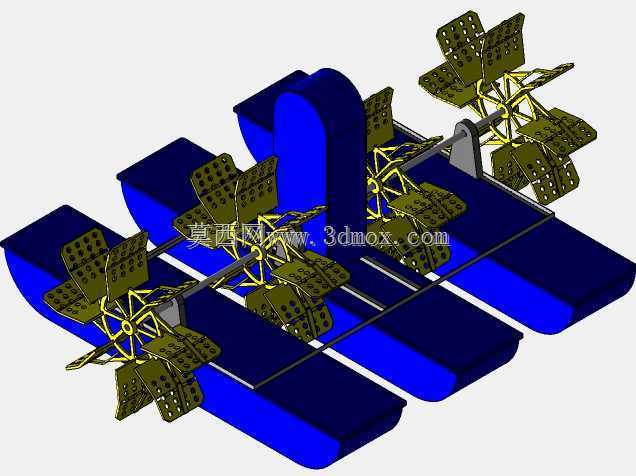

浮筒式桨叶水体增氧曝气设备结构

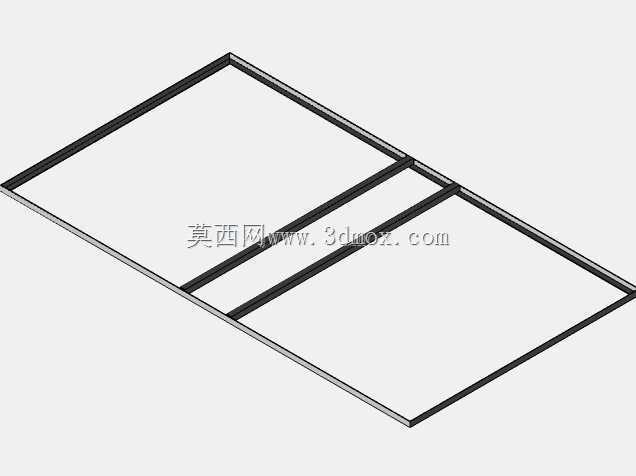

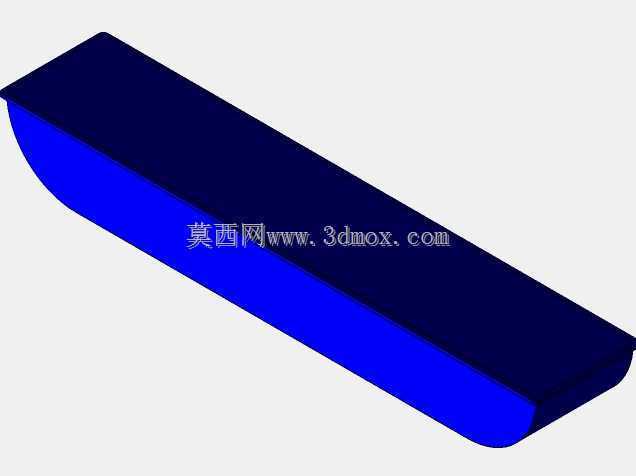

　　做水产养殖和小型污水处理站运维的工程人员，对这类浮置式桨叶曝气设备不会陌生，这次拆解的三维结构，完全贴合南方连片鱼塘、景观水体治理项目的实际使用需求，没有冗余的装饰性结构，所有部件的设计都围绕长期户外水面作业的可靠性展开。先从安装边界说起，整套设备依靠三个并列的流线型浮筒提供浮力，浮筒采用高密度滚塑材质的等截面流线造型，单筒长度适配常规1.2-1.5米的养殖塘埂投放间距，三个浮筒通过横向的不锈钢连接架刚性固定，整体作业宽度控制在2.2米以内，投放时不需要额外搭建固定栈桥，仅通过两侧的缆绳牵拉固定在塘边桩位即可，浮筒的吃水深度设计在25-30厘米区间，刚好让下部的桨叶轮组半浸入水面，既不会因为吃水过深增加传动阻力，

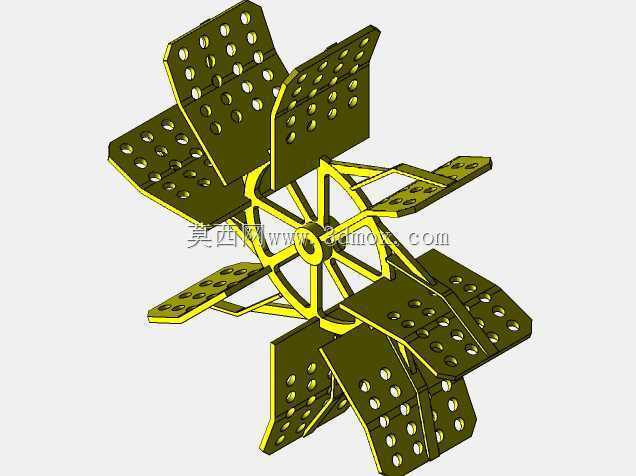

　　也不会因为水位波动出现桨叶空转打不到水的情况。核心的曝气桨叶组采用同轴多轮布局，一根贯穿的不锈钢传动轴上固定了四组桨叶轮，每只叶轮上均匀分布8片带密集冲孔的弯折桨叶，冲孔的孔径和排布密度经过反复校核，桨叶拍击水面时，既能通过板面的冲击力打碎水体表层形成大面积水幕，让空气和水滴充分接触溶氧，带孔的结构还能减少桨叶入水时的阻力，同时让部分水流穿过孔位形成紊流，避免局部水流冲击力过大惊扰水下养殖的鱼虾。传动轴的动力端设置在中部的蓝色密封舱内，密封舱采用上下扣合的防水结构，舱体和浮筒架的连接位置做了减震胶垫缓冲，避免动力运行时的震动传递到浮筒引发整机共振，舱内预留的安装空间适配常规0.75-1.5kW的立式减速电机，

　　输出轴和传动轴之间采用联轴器直连，传动效率比皮带传动高15%以上，也减少了户外环境下皮带老化松弛的维护成本。很多新手设计这类设备时容易忽略水流导向的问题，这套结构里浮筒之间的间隙刚好形成导流通道，桨叶转动时推动的水流会顺着浮筒间隙向设备后方流动，不会在浮筒位置形成涡流抵消推力，设备运行时会在缆绳的牵拉范围内缓慢绕桩移动，让增氧范围覆盖更大的水面，不会出现局部溶氧过高、边角区域溶氧不足的情况。桨叶的弯折角度设计为120度，这个角度是经过多轮水样测试确定的：角度过小，拍击水面的力度不足，水幕抛射高度不够，溶氧效率低；角度过大，桨叶入水时的冲击阻力陡增，电机负载会超过额定值，长期运行容易烧损绕组。桨叶和叶轮支架采用螺栓连接，不是焊接固定，

　　户外使用时如果桨叶被水中的杂物撞击变形，不需要整体更换叶轮，只需要单独拆下损坏的桨叶更换即可，维护成本能降低60%以上。浮筒的首尾两端做了上翘的圆弧造型，遇到水面有小的波浪或者杂物漂浮时，能顺利滑过不会被卡滞，连接架的所有外露金属件都采用304不锈钢材质，厚度不低于2mm，长期浸泡在富营养化的水体里也不会出现锈蚀穿孔的问题。设备的重心经过严格配平，中部密封舱的重量刚好让整机的重心落在三个浮筒的几何中心位置，即使单侧桨叶挂到水草等杂物，也不会出现侧翻的情况，运行时的整机晃动量控制在5度以内，不会因为倾斜导致密封舱进水。在水产养殖场景下，这套设备的增氧能力可以满足8-10亩成鱼塘的日常增氧需求，在阴天、凌晨等水体溶氧偏低的时段，连续运行4小时就能让塘内表层水体的溶氧量提升到3mg/L以上，满足四大家鱼、南美白对虾等常见养殖品种的溶氧需求；在小型景观水处理场景下，桨叶转动形成的水流还能推动水体循环，打破水体分层，避免底层厌氧发臭，同时水幕的抛射也有一定的抑藻效果，比传统的微孔曝气设备安装更简便，不需要铺设水底管网，后期清理维护也不用下水作业。做三维建模的时候，所有的连接孔位都预留了标准件的安装间隙，螺栓、螺母都采用国标通用规格，没有定制异形件，加工厂家拿到图纸后不需要开特殊模具，直接用常规的型材、板材就能下料生产，传动轴的轴承座位置预留了注油嘴的安装空间，日常维护时不用拆解设备就能给轴承加注润滑脂，适配户外长期无人值守的使用场景。
