四缸内燃机曲轴结构设计展示

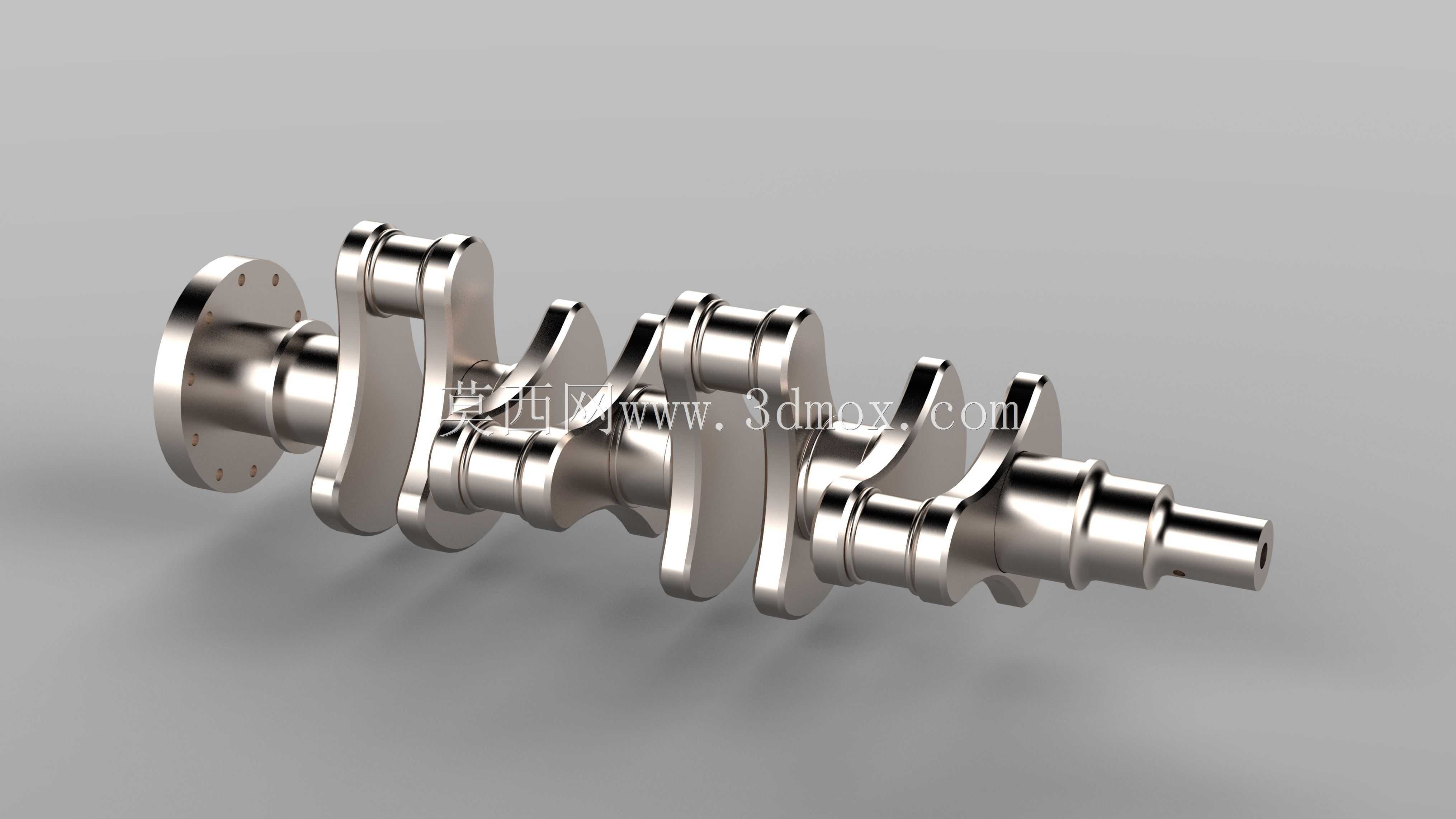

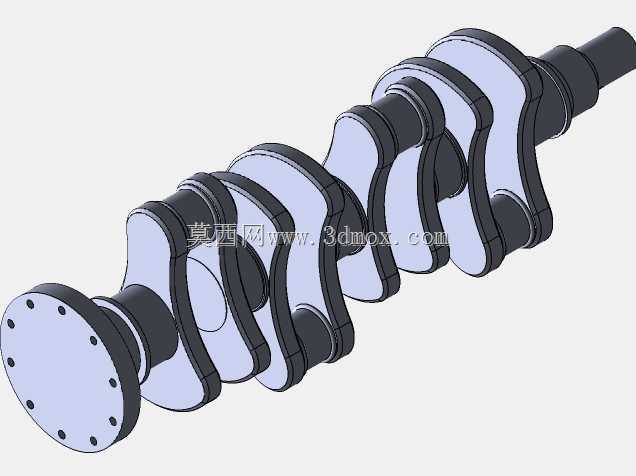

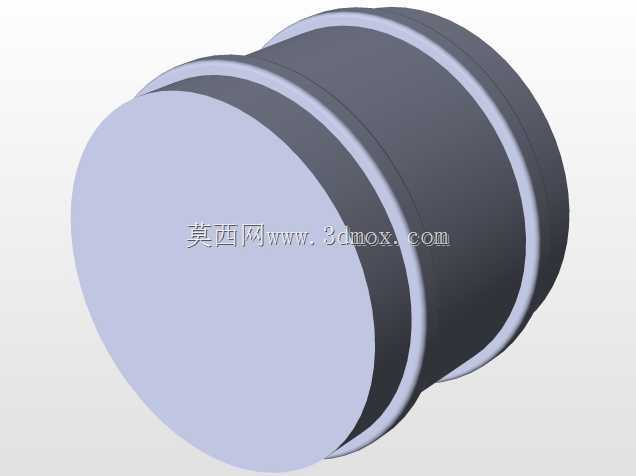

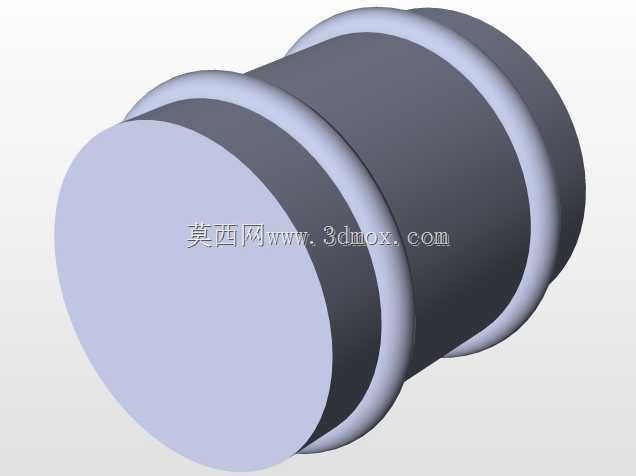

　　四缸曲轴是直列四缸内燃机的核心传动部件，其设计直接决定发动机的运转平顺性、动力输出效率与整机使用寿命。该曲轴采用整体式锻造结构，沿轴向依次布置四组曲柄销，相邻曲柄销呈180度相位角排布，可实现四缸做功行程的均匀交替，将活塞的往复直线运动平稳转化为旋转扭矩，向外输出动力。从实际应用场景来看，这类曲轴广泛适配小排量乘用车发动机、小型工程机械动力单元、固定式发电机组等设备，在高转速、交变载荷的工况下持续工作。设计阶段首先需要完成动平衡校核，通过在曲柄臂上设置平衡配重，抵消活塞连杆组往复运动与曲轴自身旋转产生的惯性力，尤其是二阶往复惯性力的平衡设计，直接影响整机的振动与噪声表现。曲轴的主轴颈与曲柄销表面均做高精度精加工处理，

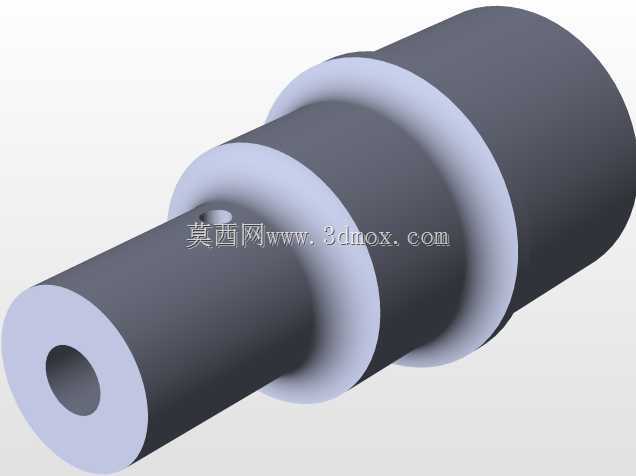

　　表面粗糙度控制在极低水平，配合轴瓦形成稳定的流体动压润滑膜，降低运转过程中的摩擦损耗。轴向尺寸设计严格匹配发动机缸体的主轴承座安装间距，各轴颈的同轴度公差控制在微米级，避免装配后出现轴瓦偏磨、运转卡滞的问题。曲柄臂的过渡圆角采用大圆弧平滑设计，可有效分散交变载荷作用下的应力集中，大幅降低曲轴长期运转出现疲劳断裂的风险。安装边界方面，曲轴前端预留正时齿轮、皮带轮的安装定位轴颈与键槽，后端设置法兰盘用于连接飞轮，轴向定位通过中间主轴承的止推面实现，控制曲轴受热膨胀后的轴向窜动量在允许范围内。油道设计沿曲轴轴向与径向斜向贯通，主轴承的压力润滑油可通过内部油道直达连杆轴承，保证高转速工况下各摩擦副的润滑可靠。建模过程中完整还原了所有轴颈、圆角、油孔、安装法兰的细节特征，可直接用于发动机的装配干涉校验、运动仿真分析，也可为曲轴的工艺编制、强度校核提供精准的三维数模依据。
