平行夹持式双指机械手机械结构设计

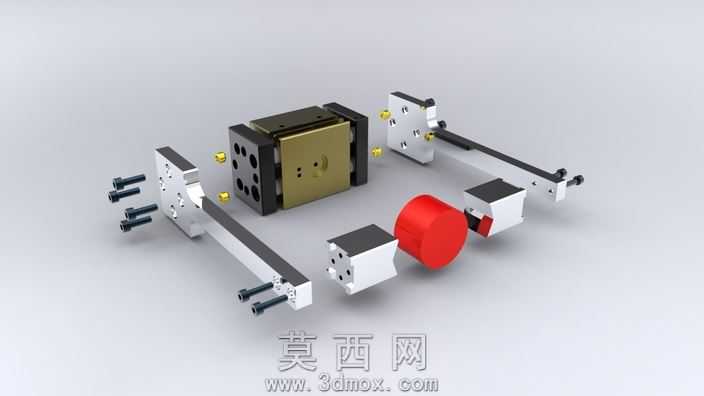

本模型为平行夹持式双指机械手的完整三维设计成果，采用爆炸视图形式呈现所有组成零部件，清晰展示各部件的装配关系与位置逻辑。建模阶段严格遵循机械设计公差规范，对每一个零件的尺寸参数进行精准定义：主体基座部分采用分体式结构设计，包含黑色硬质安装基体与金色定位承载块，基座上预留的多组安装孔位完全匹配工业标准安装尺寸，可直接适配主流自动化设备的安装接口。两侧的夹持臂采用长条形刚性结构设计，臂身设置有减重凹槽与导向配合面，端部的安装法兰通过内六角螺栓与滑动驱动块连接，每处螺栓孔的位置、深度都经过干涉校验，确保装配过程无卡滞、无错位。中间的红色弹性缓冲件为夹持作业提供柔性补偿，避免刚性夹持对工件表面造成压伤，缓冲件两侧的连接块分别与驱动滑块、夹持臂联动，实现动力的平稳传递。渲染阶段采用工业级写实材质方案：金属结构件赋予磨砂铝合金与发黑钢材质，还原真实机械零件的表面质感，弹性件采用哑光橡胶材质，紧固件采用镀锌螺栓质感，通过环境光遮蔽与漫反射参数调整，让爆炸视图下的各零件层次分明，结构边界清晰可辨。设计思路围绕高可靠性平行夹持需求展开，采用对称式双导轨导向结构，保证夹持过程中两指的平行度误差控制在极小范围内，驱动端预留的动力输入接口可适配气动、电动等多种驱动模块，整体结构紧凑，传动路径短，可应用于工业流水线的工件搬运、上下料、分拣等场景，所有零件均可拆解用于工程出图、装配模拟、运动仿真等后续设计环节，模型的结构细节完整还原了实际加工所需的倒角、退刀槽、定位销孔等工艺特征，具备较高的工程参考价值。
