家用瓶装液化气调压阀结构设计

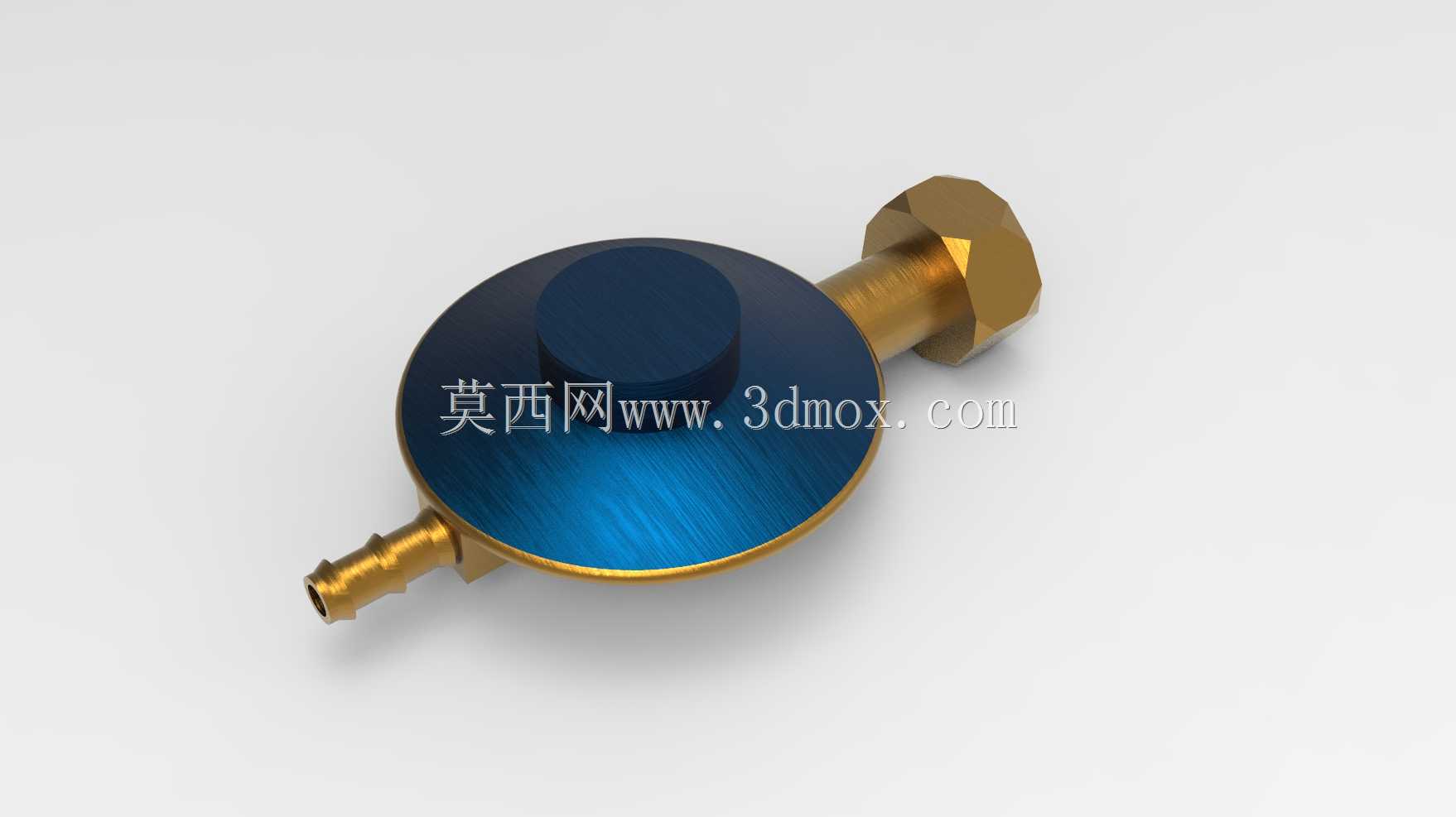

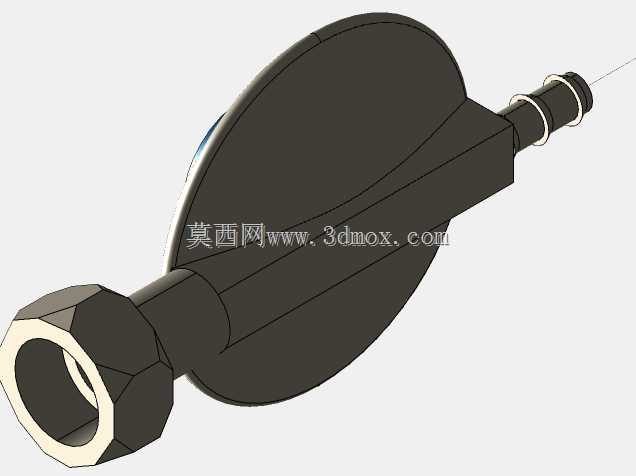

　　这款气体调节装置核心应用场景为家用瓶装液化石油气供气回路，也可适配小型商用燃气灶具、移动式燃气取暖设备的前端压力调控环节，直接串接在钢瓶角阀与燃气软管之间，承担气源降压、稳压输出的核心作用，避免钢瓶内高压燃气直接冲入燃具造成火焰失控、供气不稳甚至泄漏风险。从结构设计逻辑来看，整体采用膜片式减压结构，上盖为圆形冲压成型结构，表面做蓝面金边的表面处理，既提升壳体抗锈蚀能力，也适配民用产品的外观辨识度需求；进气端采用外六角螺纹接头，匹配标准液化气钢瓶角阀的连接尺寸，安装时可通过普通活动扳手完成紧固，无需特殊工装；出气端为宝塔式竹节接头，适配常规内径的家用燃气橡胶软管或金属波纹管，接头表面的多道环形凸棱可提升软管套接后的拉脱阻力，

　　降低管路脱落风险。设计阶段重点考量了安装边界的适配性，整体轴向尺寸控制在常规调压阀的通用安装范围内，进气接头与出气接头呈垂直布局，安装后阀体圆形主体平行于钢瓶立面，不会额外占用钢瓶外侧的操作空间，也不会与钢瓶护罩产生结构干涉。功能层面，阀体内部集成压力反馈膜片与弹簧调节组件，可根据下游燃具的用气流量动态调整阀口开度，当钢瓶内压力随燃气消耗逐步降低时，仍能维持输出端压力稳定在燃具适配的工作区间，避免出现火焰忽大忽小、离焰或回火问题；顶部的圆形凸起结构为调压弹簧的封装端，出厂时已完成压力标定，非专业人员无需自行调整，可避免误操作导致的输出压力异常。建模过程中对各部件的配合公差做了对应还原，进气螺纹的牙型、接头的密封面角度、膜片的安装卡槽结构都按照民用燃气阀的通用规范做了参数化设计，既可以作为民用燃气配件设计的参考原型，也可用于燃气安装实训场景的结构演示，帮助从业者直观理解减压阀的内部构造与工作逻辑。
