黄铜材质三通式双向手动控制阀结构

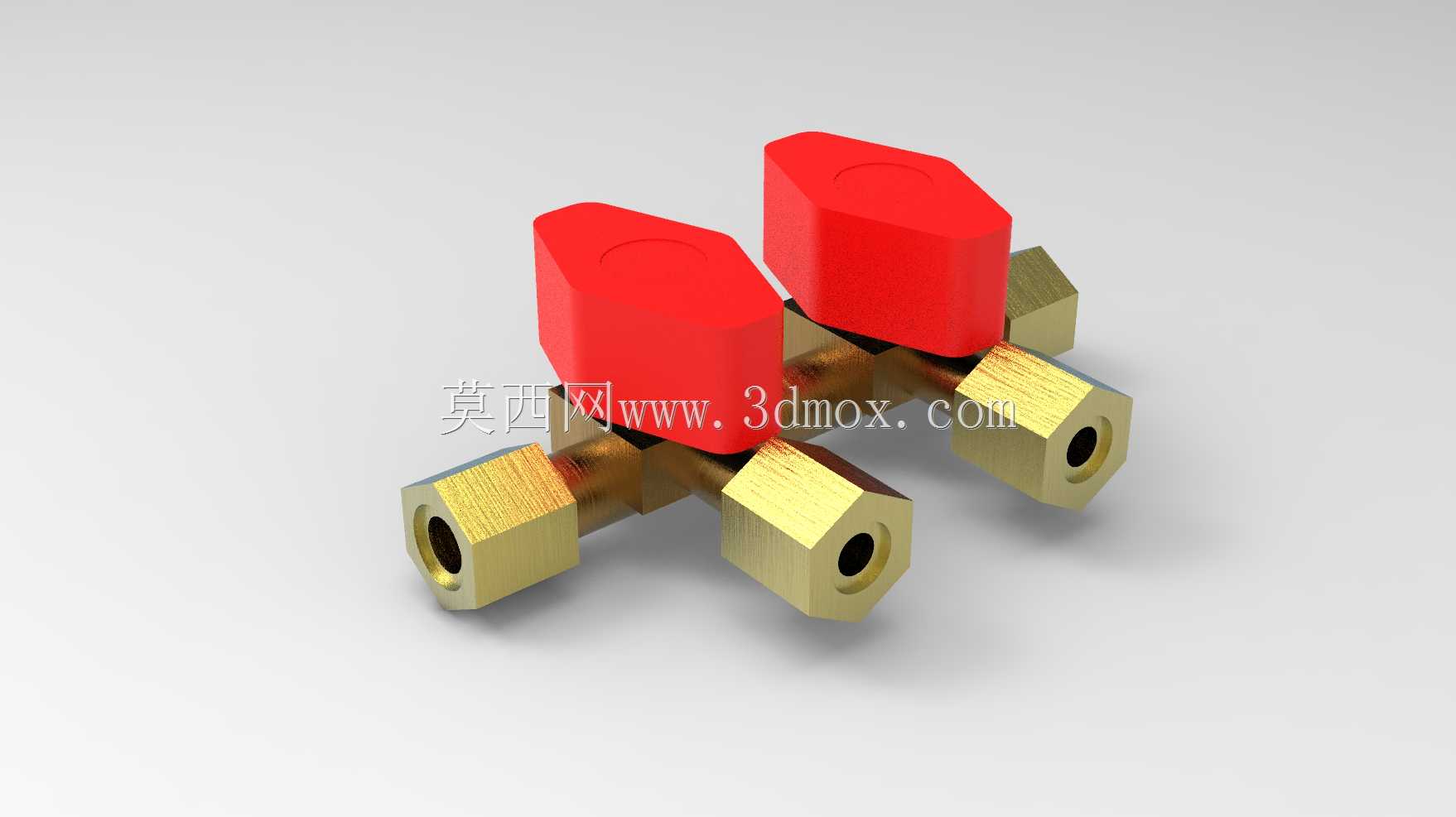

　　这款三通式双向手动控制阀，主体采用黄铜切削加工成型，适配小通径直通气路、低压流体回路的通断与流向切换需求，常见于小型气动实验台、家用燃气支路改造、微型流体分配设备、模型动力系统等场景，可同时对接两路输出端，通过顶部的红色旋钮手柄完成两个通路的同步启闭操作，相比单路阀件能减少管路接头数量，降低多支路布设时的泄漏风险。从结构设计来看，阀体三个接口均采用外六角加内孔的标准接头形式，外六角结构预留了标准扳手的夹持位，安装时可通过开口扳手直接施加扭矩，无需额外定制工装，接口内孔为光滑直通孔设计，适配常见的快插接头、卡套接头连接，通径尺寸匹配6mm外径的气动软管或低压流体管路，三个接口呈空间正交排布，相邻接口的中心距控制在紧凑范围内，

　　安装时仅需预留单路阀1.5倍左右的安装空间，即可完成双路输出的布设，大幅压缩管路排布的占用空间。顶部的红色操作手柄采用多边形防滑造型，表面做了哑光防滑处理，手动操作时无需过大握力即可完成90度行程的启闭转动，手柄与阀芯的连接部位做了防松定位结构，长期反复操作也不会出现手柄松脱、转动空程的问题，阀芯与阀体之间的密封面采用锥面配合结构，依靠金属面的精密贴合实现密封，低压工况下无需额外加装密封垫即可满足密封要求，避免了橡胶密封件长期使用老化带来的泄漏隐患。在实际选型应用中，这款阀件的工作压力适配0-1MPa的低压气路、非腐蚀性流体回路，安装时需注意三个接口的对接方向，避免管路弯折产生额外应力，阀体的黄铜材质本身具备较好的抗锈蚀性能，

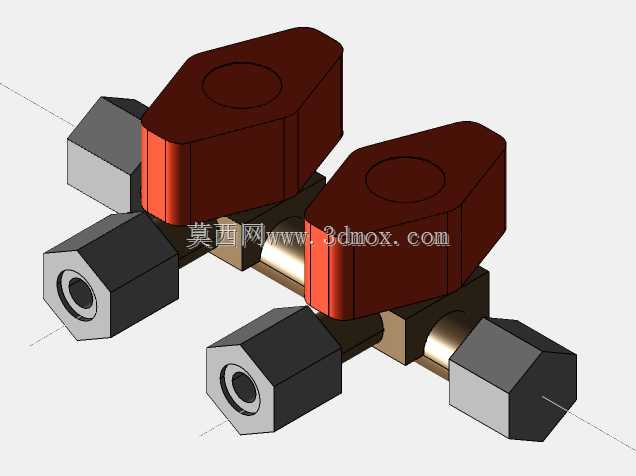

　　常规室内环境下长期使用不会出现锈死无法操作的问题，整体结构无易损易耗件，维护时仅需定期清理接口处的杂物即可保证正常通断。建模过程中严格还原了接头的六角对边尺寸、内孔通径、手柄转动行程的边界尺寸，安装时可直接参照模型的外形尺寸预留操作空间，避免出现安装后手柄被周边结构件阻挡、无法完成全行程转动的问题，三个接口的同轴度、正交角度均按照实际加工公差做了还原，可直接用于管路布设的干涉检查、装配模拟，提前排查管路对接时的位置偏差问题。
