嵌入式房车舱体煤气截止控制阀结构设计

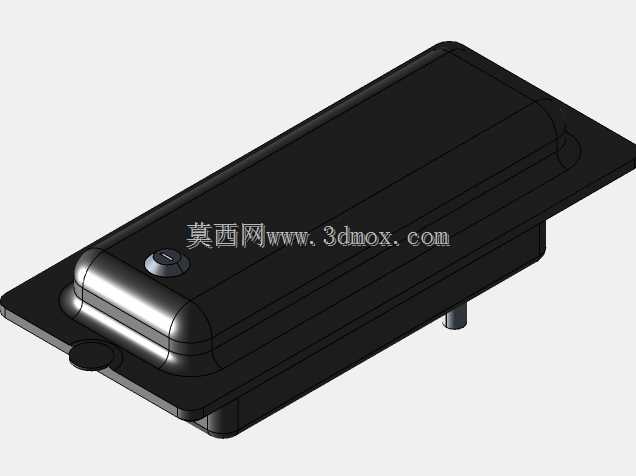

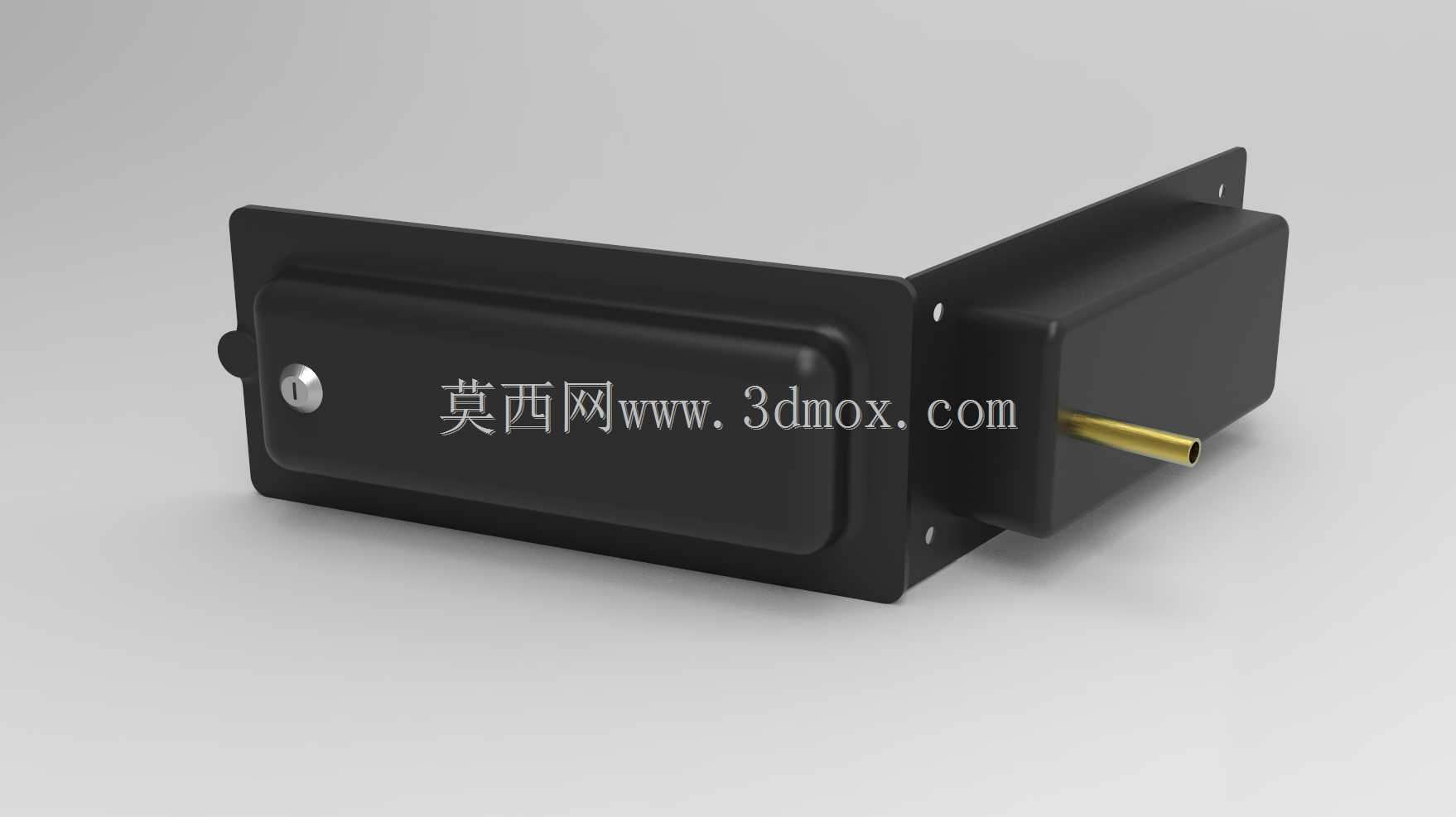

　　这款嵌入式安装的燃气截止控制装置，主要适配旅居房车、改装特种舱室的燃气供给系统，用于控制外接或内置燃气罐到下游灶具、燃气热水器等用气终端的气路通断，属于舱室气路系统的核心安全控制部件。从结构设计来看，整体采用暗装嵌入式的布局思路，外框与安装面板做了一体化翻边设计，安装时可直接嵌入舱体预留的矩形开孔内，通过面板四周的预留安装孔位使用自攻螺丝与舱体内壁的预埋衬板固定，安装完成后面板与舱壁表面齐平，不会突出舱壁占用外部通行或储物空间，适配舱壁厚度在1.2mm到3mm之间的玻璃钢、胶合板或金属蒙皮舱体，安装开孔的尺寸公差可控制在±0.5mm范围内，降低现场施工的开孔精度要求。阀体本身采用黄铜材质加工，具备良好的抗燃气腐蚀性能，

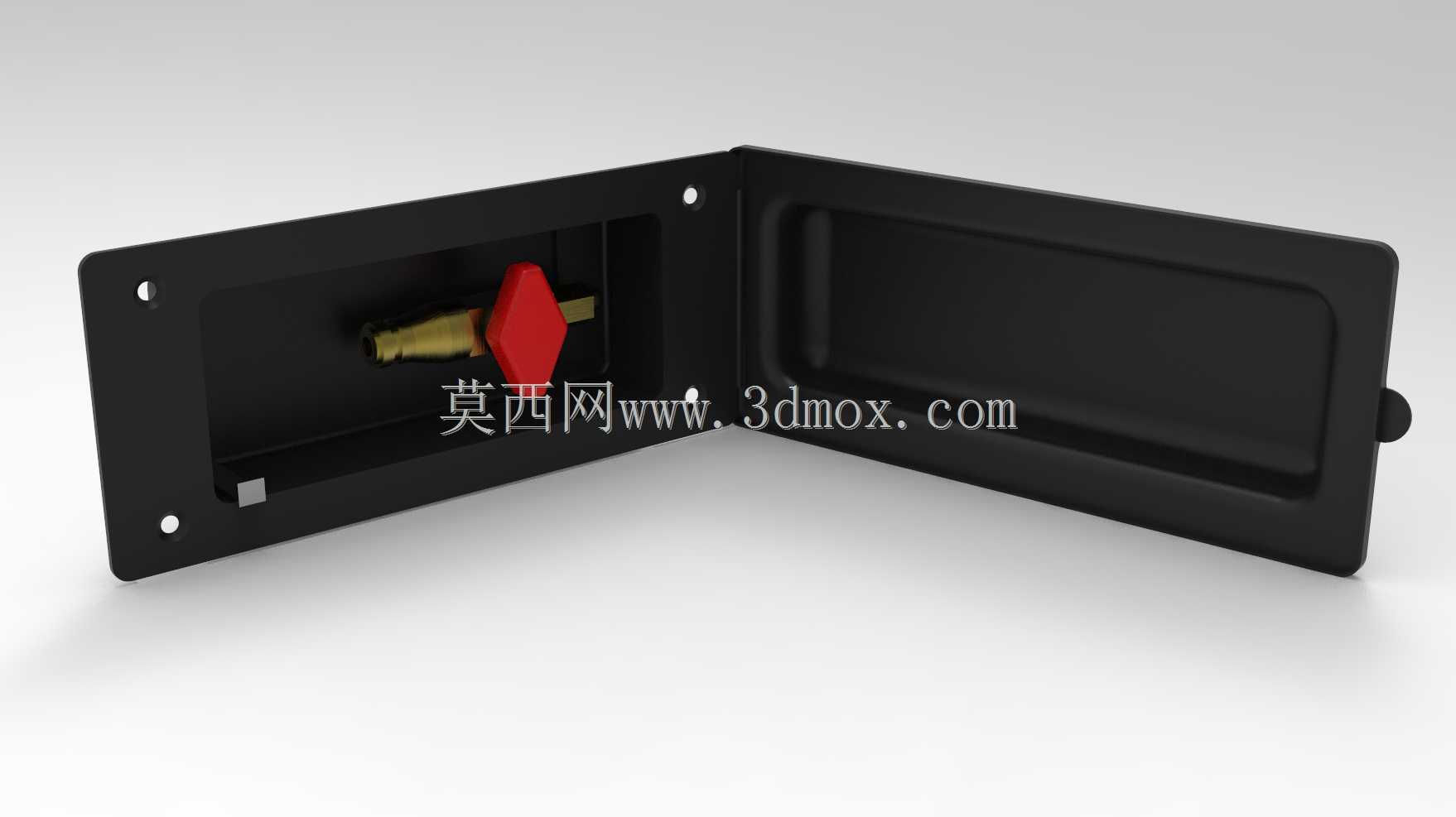

　　气路接口采用标准的燃气专用锥管螺纹，可直接对接通用规格的燃气耐油橡胶管或金属波纹管，无需额外制作转接头。操作端采用醒目的菱形红色手柄，手柄的旋转角度为90度，手柄与管路平行时为全开状态，垂直时为全关状态，操作人员无需额外标识即可快速判断阀门的启闭状态，避免误操作带来的燃气泄漏风险。整个阀组被封闭在带翻盖的黑色阻燃塑料壳体内，翻盖关闭时可完全遮盖阀体与操作手柄，一方面可以避免舱内堆放的行李、杂物意外触碰手柄导致气路误通断，另一方面可以阻挡舱内的灰尘、水渍溅落到阀体上，延长阀体的密封件使用寿命，翻盖与壳体采用隐藏式转轴连接，开合阻尼适中，行车过程中不会因为颠簸自行翻开。在实际选型应用中，这款阀组的额定工作压力适配民用液化石油气、

　　天然气的常规供气压力，通径规格满足小功率燃气灶具、便携式燃气热水器的供气流量需求，安装位置通常设置在舱体外部的专用燃气设备舱内，既方便操作人员在舱外启闭气路，也能在出现燃气泄漏时让泄漏的气体直接扩散到外部空间，避免可燃气体在密闭舱室内聚集引发安全事故。建模过程中对安装配合间隙做了充分验证，翻盖开合过程中不会与手柄、阀体产生运动干涉，壳体与阀体的固定位置做了加强筋设计，避免车辆行驶过程中的长期振动导致阀体移位、管路接口松动。
