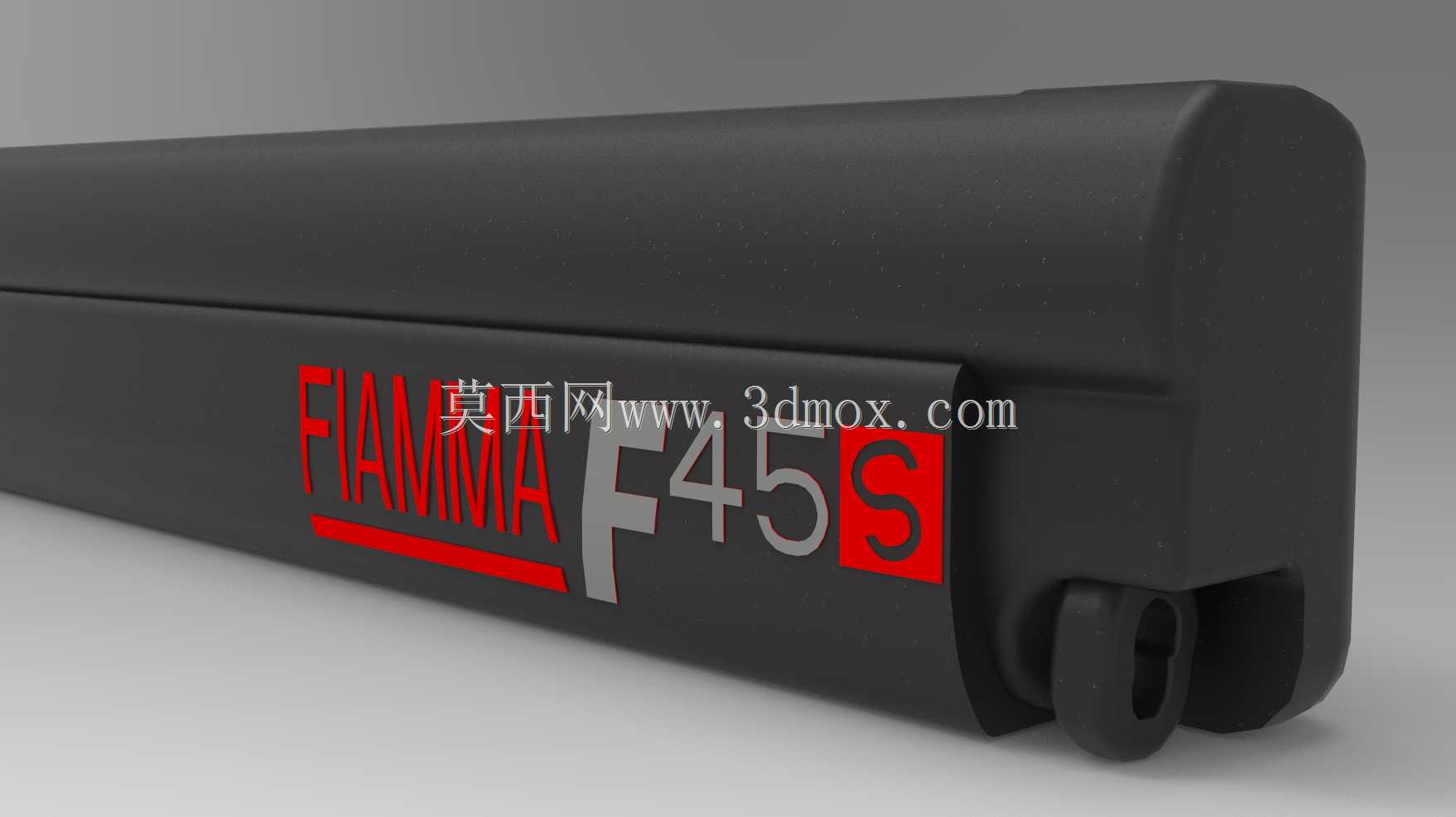

菲亚玛F45S车载遮阳篷收纳壳体结构

　　该结构为旅居车、改装露营车配套的侧边遮阳篷核心收纳承载部件，主要应用场景为房车户外驻留时的遮阳遮雨配套装备收纳，日常行驶状态下将篷布、支撑臂完全收纳于壳体内部，避免行车过程中篷体受气流冲击、飞石磕碰出现损坏，驻车时可快速展开形成车侧遮阳区域，适配多数自行式B型、C型房车及拖挂式旅居车的侧围安装需求。从功能特性来看，壳体采用长条形封闭腔体设计，一端预留支撑臂铰接安装位，集成了篷布卷轴容纳腔、支撑臂收纳槽、端部密封结构，壳体外侧的标识区域做了凹陷嵌装设计，避免标识粘贴后突出壳体表面，行车过程中被气流冲刷脱落。端部的挂耳结构为安装受力点，采用加厚圆角过渡设计，可承受整套遮阳篷展开后的静载荷，同时避免应力集中导致的壳体开裂，

　　壳体下沿预留排水导槽，雨天收纳时可将篷布携带的积水顺着导槽排出，避免积水渗入腔体内部造成篷布霉变、金属支撑臂锈蚀。设计过程中优先考虑了安装边界的适配性，壳体整体为等截面长条形结构，可根据不同车型的侧围长度裁切调整，安装时仅需通过端部挂耳配合L型支架固定在车辆侧围的预埋加强板上，无需对车身侧围做大面积打孔改造，降低改装过程中的车身损伤风险。壳体的截面轮廓做了圆弧导角处理，既降低行车过程中的风阻系数，也避免尖锐棱角在人员操作时造成磕碰划伤，腔体内部的卷轴安装位预留了足够的转动间隙，避免篷布收卷过程中出现卡滞、摩擦异响。从结构建模逻辑来看，该壳体采用抽壳结构设计，壁厚均匀控制在3mm，兼顾结构强度与轻量化需求，

　　安装挂耳位置做了局部加厚加筋处理，可承受15kg以上的整体载荷，满足不同长度规格遮阳篷的承载需求，壳体的合模线设置在侧面非外观面，避免外观面出现合模痕影响整体质感，端部的端盖安装位预留了卡扣卡槽，装配时无需额外打胶即可实现端盖的快速固定，同时保证接缝处的密封性能，减少行车过程中的风噪产生。
