直角式手动调节黄铜燃气控制阀结构

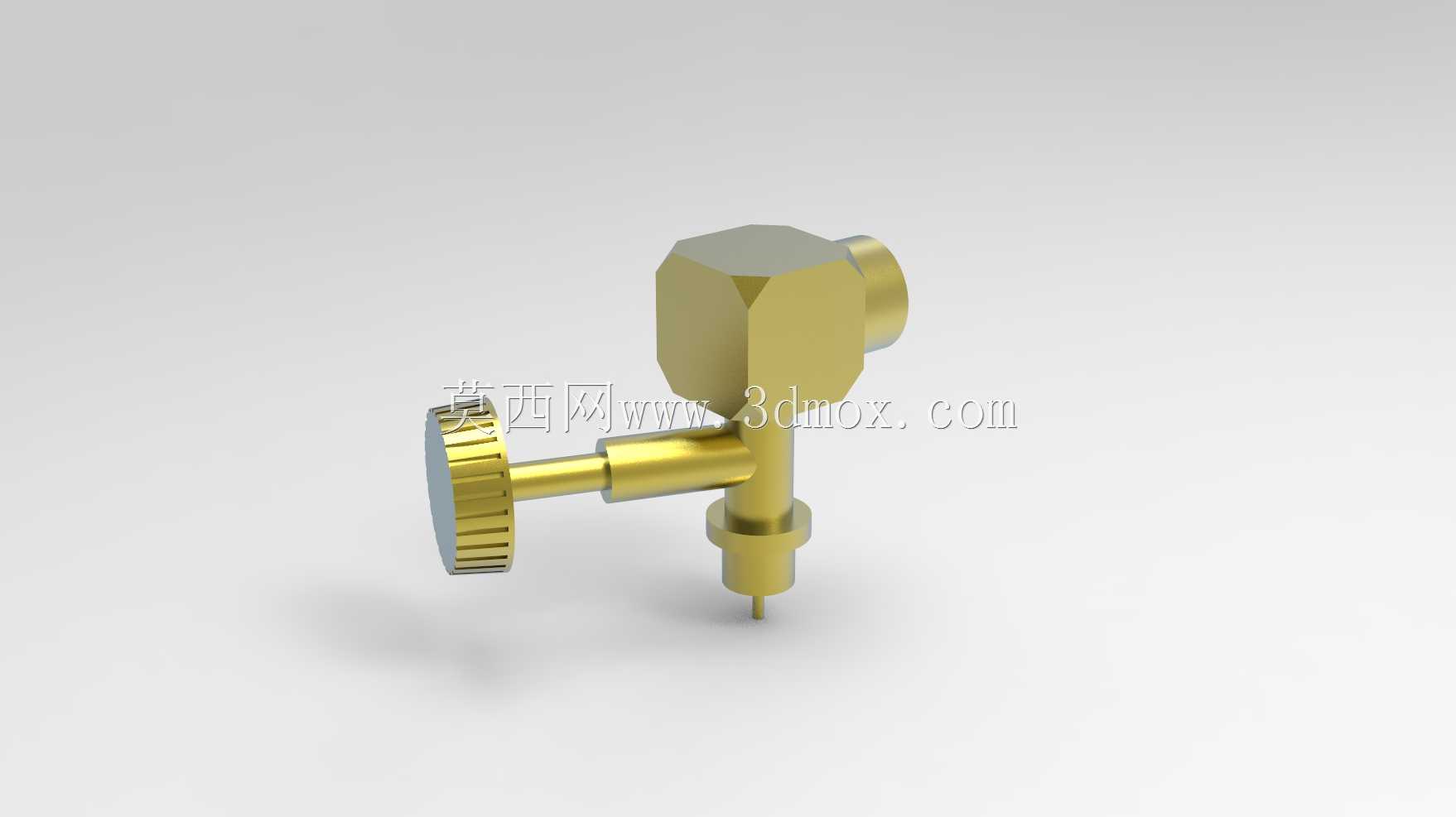

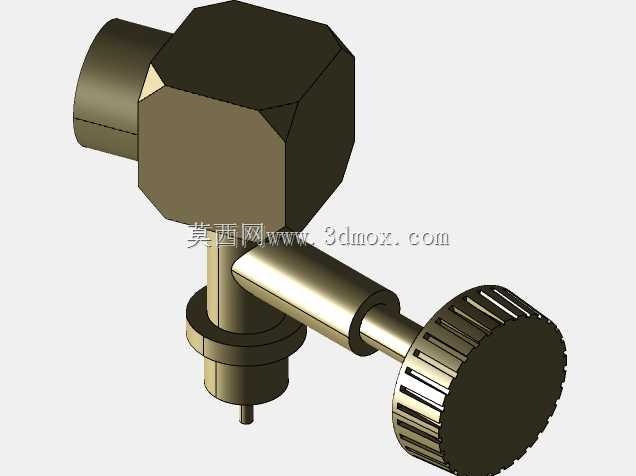

　　这款直角构型的手动燃气控制阀，主要面向民用燃气具、小型实验加热设备、便携式燃气焊炬这类低压燃气管路场景做通断与流量调节使用，日常在嵌入式灶具、户外卡式炉、实验室本生灯的供气管路中十分常见，核心作用是控制燃气通路的开闭程度，匹配不同燃烧工况下的燃气供给量，避免供气过量导致脱火、供气不足引发燃烧不充分的问题。从结构设计来看，整体采用直角式流道布局，进气端与出气端呈90度分布，这种构型能极大压缩管路安装的轴向占用空间，适合安装位置局促、管路需要转向布设的场景，不用额外加装直角弯头就能完成管路转向连接，减少管路接头数量也就降低了燃气泄漏的潜在风险点。阀体主体采用黄铜锻压成型，一方面黄铜材质的切削加工性能优异，能保证各密封面的加工精度，

　　另一方面黄铜在燃气介质中具备不错的抗腐蚀能力，长期接触烷烃类燃气不会出现材质脆化、锈蚀卡滞的问题，适配家庭、商用场景下长期免维护的使用需求。调节端采用带滚花纹理的手轮结构，手轮边缘的滚花设计能增大操作时的摩擦力，即便手上沾有油污、水渍也能顺畅转动调节，不需要额外借助工具就能完成操作，手轮与阀杆采用同轴直连结构，阀杆的行程经过精准匹配，手轮转动全程对应阀口从全闭到全开的线性变化，转动过程中阻尼均匀，不会出现卡顿、空程的问题，用户可以根据火焰状态精准调整燃气流量。阀杆部位采用多级密封结构，在阀杆与阀体的配合间隙处设置了耐燃气腐蚀的密封填料，即便长期反复转动调节，也能保证阀杆部位不会出现燃气微漏的问题，满足燃气类阀件的密封安全要求。

　　出气端采用细径插接结构，适配常见的柔性燃气软管内径，插接部位设计有环形防脱凸棱，软管套接后配合卡箍紧固就能实现可靠连接，不会因为管路内气压波动出现软管脱落的问题；进气端采用外螺纹连接结构，匹配常规燃气管路的标准管螺纹，安装时不需要做特殊的转接处理就能直接对接上游供气管路。从安装边界来看，整体结构的外轮廓没有突出的冗余结构，手轮的转动半径控制在合理范围，安装后不会和周边的管路、设备壳体产生运动干涉，手轮的操作空间预留要求低，即便贴近墙面安装也能顺利完成开闭、调节操作。在设计建模过程中，各配合部位的公差带经过合理匹配，阀体的流道部位做了圆滑过渡处理，减少燃气在流道内的局部阻力，降低气流通过时产生的啸叫噪音，同时避免流道内出现杂质沉积的死角，长期使用也不会因为杂质堆积导致阀口堵塞。
