船坞边缘用手机支撑基座结构

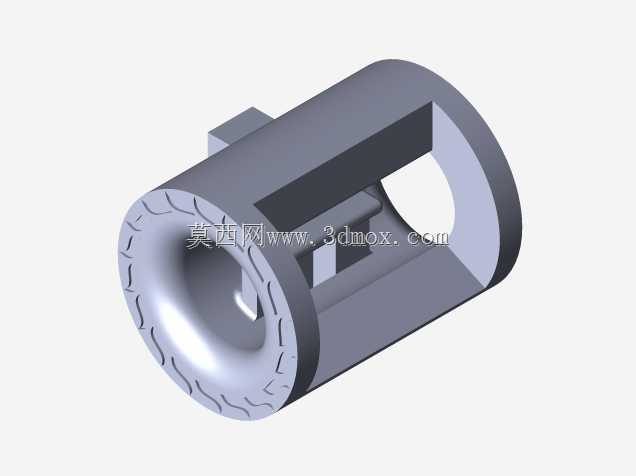

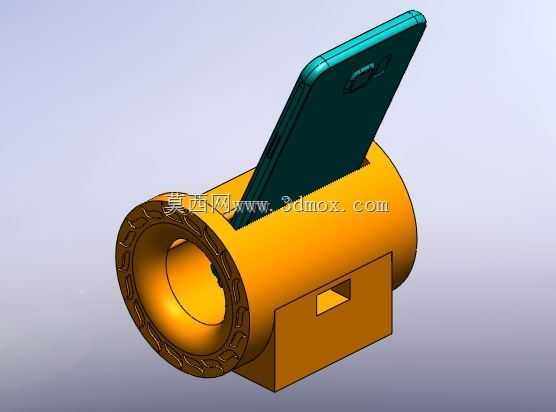

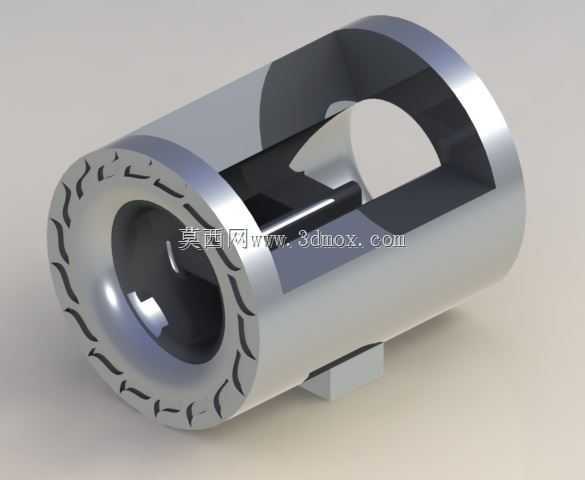

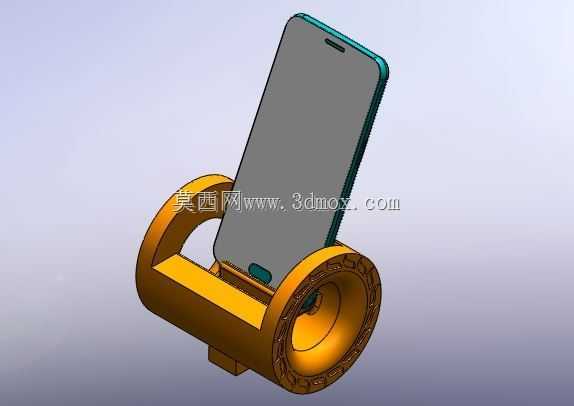

　　该支撑件主要面向船坞边缘工位的移动终端临时放置需求，用于作业人员在巡检、点检、设备参数记录过程中，将手机以固定倾角架设在船体边沿、操作平台或工装立面上，减少手持频次，避免终端滑落、磕碰或遗失。结构整体由圆筒主体、侧向安装凸台和上部开槽组成，圆筒内部可作为走线、衬套配合或与圆管杆件套接的部位，端部带防滑纹理区域，能够在接触船体边缘或圆管表面时增大摩擦，降低转动和窜动风险。上部开槽宽度按常见手机厚度方向预留，手机插入后可保持斜立姿态，便于查看屏幕、扫码或拍摄现场状态。侧向凸台开设方形孔，可用于穿装紧固件、定位销或绑带，使支撑件在船坞现场复杂工况下获得更稳定的固定边界。设计思路上没有采用复杂的多轴联动夹持机构，

　　而是利用一体成型主体承担定位、支撑和安装三项功能，零件数量少，现场维护方便，对潮湿、多尘、振动明显的船坞作业环境更友好。圆筒外壁承担主要受力，手机插入后载荷通过槽壁传递至筒体，再由筒体和底部凸台分散到安装基础；槽口边缘可做倒角处理，减少手机外壳插拔时的划伤。端部纹理不仅承担防滑作用，也可在与橡胶垫、泡棉条配合时形成咬合面，进一步提高放置稳定性。从安装边界看，模型需重点控制圆筒外径、轴向长度、凸台厚度、方孔位置以及上部槽口的宽度和深度。圆筒外径决定其能否适配现有管径或嵌入对应支座；轴向长度影响支撑跨度和抗倾覆能力；凸台方孔中心距需与现场安装孔位匹配，否则会造成装配干涉。槽口宽度应略大于手机带保护壳状态下的厚度，

　　深度则要兼顾插装稳定性和取放便利性，过深会导致取手机困难，过浅则容易在振动中脱出。槽口相对筒体轴线的倾斜角度直接决定屏幕可视角度，工程建模时应结合操作人员站立视线高度校核，避免反光或低头过度。该结构还可拓展用于工业平板、条码终端、小型显示单元的临时支撑，只需调整槽口尺寸和筒体长度即可形成系列化方案。在三维建模过程中，应优先保证圆筒内壁、槽口侧壁和安装孔之间的几何关系清晰，拔模方向统一，便于后续采用机加工、注塑或3D打印方式制作。对于船坞边缘这类存在碰撞、踩踏和海水侵蚀风险的场景，壁厚不宜过薄，棱角处应适当倒圆，凸台与筒体交接位置需增加过渡，避免应力集中导致断裂。若用于金属加工，可在槽口内侧增加衬垫槽，后续嵌入聚氨酯或橡胶垫，

　　以缓冲振动并保护设备表面；若用于非金属打印，则应关注层纹方向与受力方向的关系，防止槽口长期受力后开裂。整体方案强调现场可用性，而非外观装饰，所有结构特征都围绕固定、防滑、走线和快速拆装展开，适合作为船坞边缘工位的辅助支撑部件，也可为类似管装式终端支架的结构设计提供参考。
