引脚定位开槽螺杆式夹具支撑结构

　　该支撑件的核心价值体现在小尺寸工件的快速定位场景中，常见于电子元件引脚整形、传感器装配工位、小型接插件检测治具内部。实际产线里，引脚2与引脚4这类细径金属件刚性差，手工扶持极易出现弯折偏移，需要支撑端给出稳定的侧向承托，同时允许螺杆微调夹持间隙，避免压伤镀层或引脚本体。

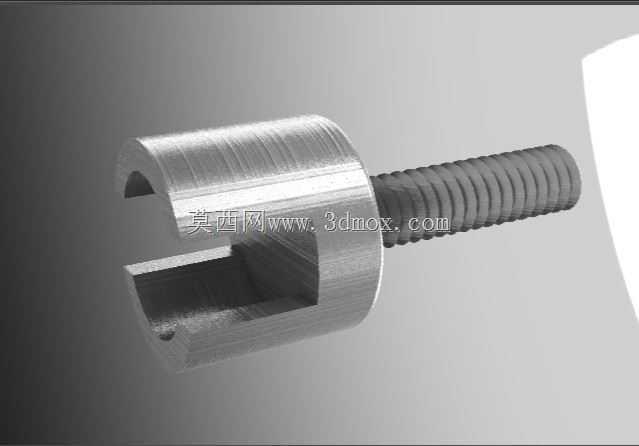

　　从结构拆分来看，零件由圆柱开槽座与外螺纹杆身同轴组成。开槽座端面开设贯通槽口，槽壁形成两个平行支撑面，槽底预留让位空间，可直接容纳引脚穿过或搭接；圆柱外圆便于在治具安装孔内做周向旋转，调整槽口朝向以适配不同进料方向。杆身采用标准连续外螺纹，旋入治具螺纹孔后，通过转动圈数控制开槽座的轴向伸出量，端部锁紧后即可固定支撑位置，不需要额外焊接或粘接。

　　设计思路上优先保证装夹重复性与加工工艺性。槽口宽度需匹配目标引脚直径的公差带，间隙过小会造成插拔卡滞，间隙过大则失去定位精度；槽口边缘做微小倒角，既去除机加工毛刺，也引导引脚顺利入位。圆柱座与螺杆的同轴度需控制在合理范围内，防止旋紧后槽口偏摆，导致引脚支撑点偏移。杆部螺纹长度覆盖常用调节行程，末端保留足够啮合牙数，承受装夹反力时不易滑牙。

　　安装边界方面，圆柱座外径决定治具安装孔的配合尺寸，杆身公称直径限定配套螺纹孔规格；整体轴向长度需结合治具基板厚度与所需支撑高度核算，旋入后开槽座端面与工件定位面的高度差要保证引脚完全落入槽内。周向空间上，槽口开口方向需预留手指或镊子操作空间，周边不能与其他压紧机构发生运动干涉。材质通常选用易切削钢或不锈钢，前者加工成本低、表面可做发黑防锈处理，后者耐腐蚀性更好，适合潮湿或洁净度要求较高的测试环境。

　　在治具装配逻辑中，这类支撑件常成对或阵列使用，通过不同位置的槽口共同约束引脚的空间姿态，螺杆调节功能还能补偿治具加工误差与工件批次公差。相比一体式固定支撑，它不需要重新铣削治具板就能修正支撑高度，大幅缩短产线换型调试时间；相比复杂的快换夹爪，其结构零件少、故障率低，维护时只需单独更换磨损的支撑件即可。建模过程中需重点还原螺纹牙型、槽口贯通关系与两端倒角特征，装配验证时要检查螺杆全行程旋合是否顺畅，槽口支撑面与引脚接触区域是否存在应力集中风险，确保三维结构完全对应实际装夹受力状态。
