微型金属齿轮马达固定支撑座结构

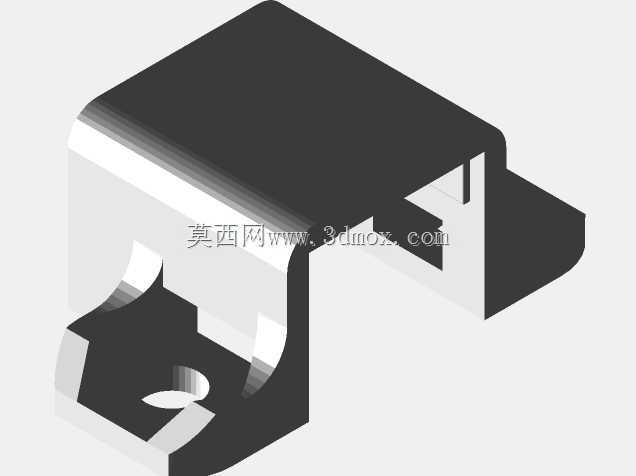

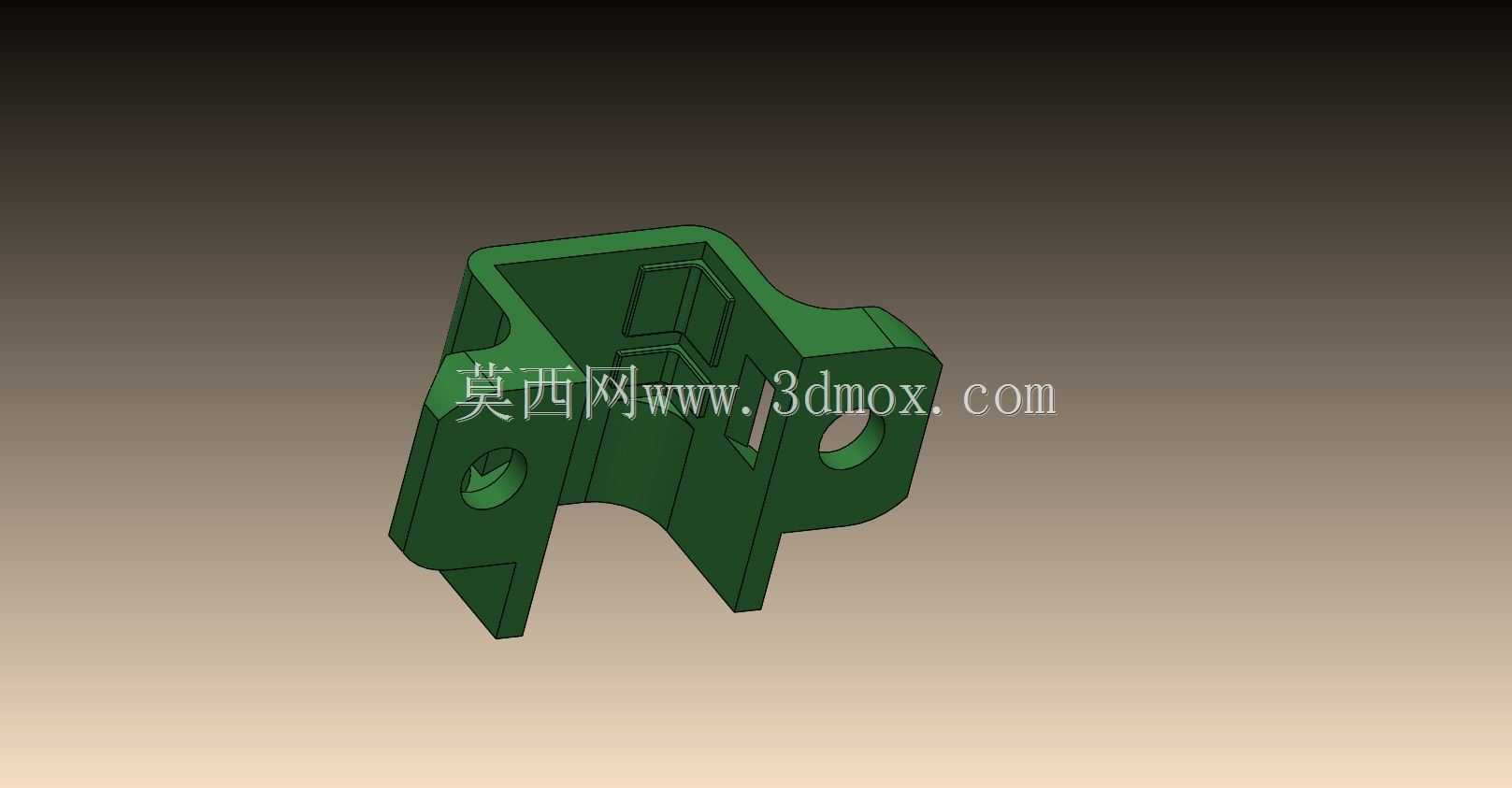

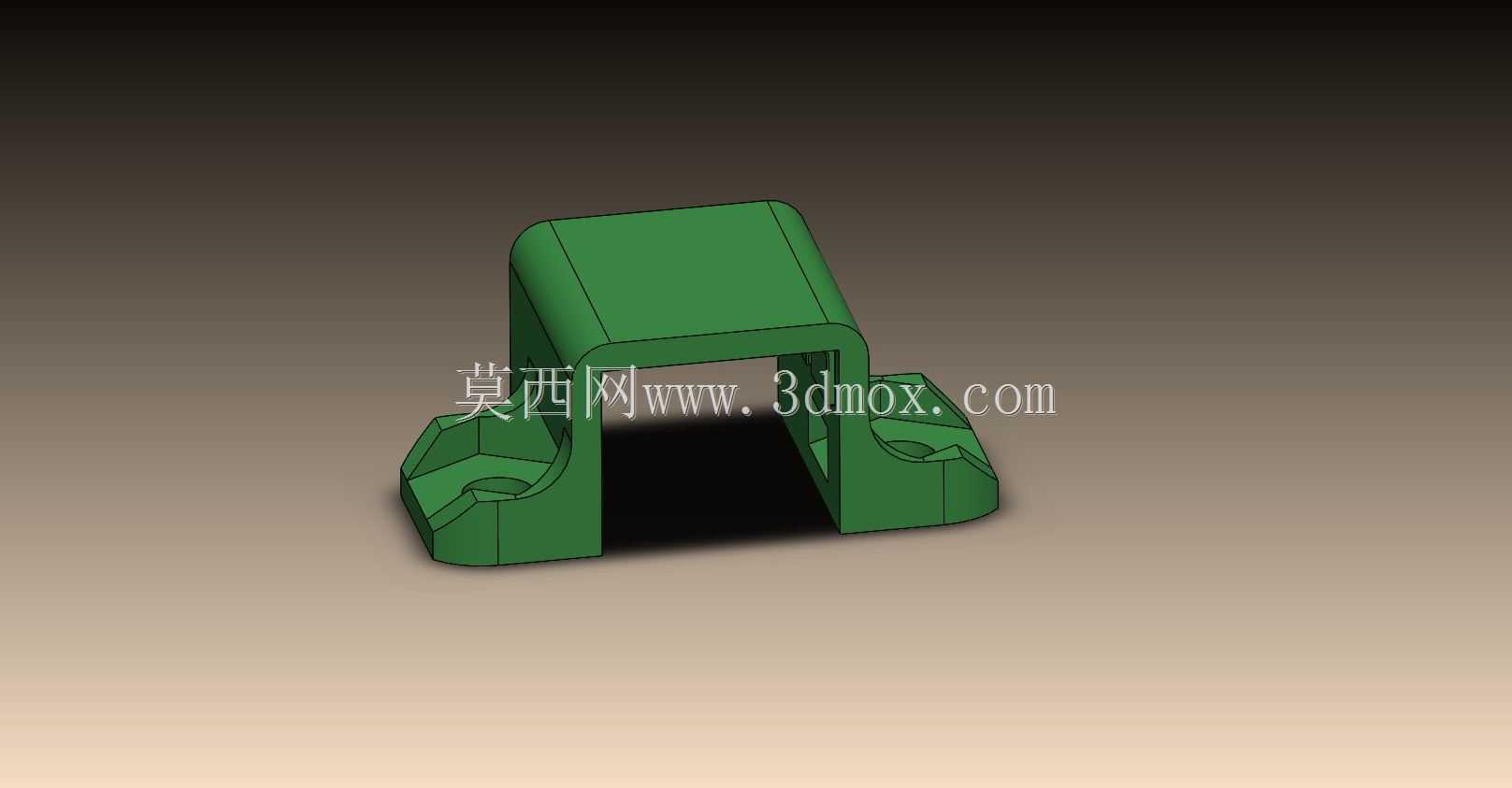

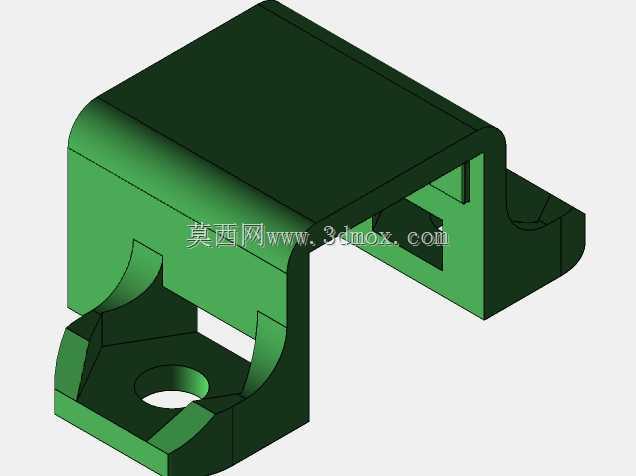

　　该支撑件主要面向小型传动机构中微型金属齿轮马达的安装固定需求，常见于桌面自动化装置、小型传感执行单元、教学实验平台以及紧凑空间内的动力模块布置。其核心作用是约束马达壳体在启停、正反转及负载波动时的位移与振动，避免输出轴因悬臂受力或壳体偏转造成齿轮啮合偏差、轴系磨损和传动噪声放大。结构采用门形桥式主体，两侧向下延伸出带安装孔的支耳，中部形成容纳马达本体的开放空间。这种布局既保证支撑刚性，又减少材料占用，并为接线、散热和装配工具留出操作余量。支耳上的孔位用于1/8规格螺钉锁紧，孔周局部加厚，以分散螺钉预紧力，防止薄壁区域在反复拆装或振动工况下出现应力发白和开裂。顶部为连续封闭面，可承受马达压装或维护时的局部接触载荷；侧边过渡处设置圆角，

　　降低3D打印层间应力集中，同时减少尖角对布线和操作人员的划伤风险。从安装边界看，两支耳外侧决定支架在基板上的占位宽度，内侧净宽需与马达壳体或齿轮箱外形匹配；顶部内表面到底板安装面的高度决定马达轴向定位位置，直接影响输出齿轮与从动轮的中心距。设计时应先锁定马达外径、输出轴中心高、螺钉孔分布及相邻传动件位置，再反推支耳跨度、壁厚和顶部包覆范围。若用于打印制作，0.15层高可在孔壁精度、表面质量和成型效率之间取得平衡；水平摆放时支耳与成型平台接触充分，支撑用量少，层纹方向也更有利于承受竖直方向的预紧力。实际装配中，支架通过两侧螺钉固定于基板，马达从下方或侧向嵌入桥洞空间，壳体与支架内壁可保留微量间隙以补偿打印误差和热膨胀；

　　必要时在顶部增加紧定螺钉或弹性垫，抑制马达周向转动。对于需要频繁更换马达的实验装置，该结构还可通过调整孔距和内宽形成系列化支座，使同一安装平台兼容不同长度的微型齿轮马达。整体设计不追求复杂外形，而强调定位可靠、装配可达、受力路径清晰以及在小尺寸空间内的工程实用性。
