皮耶萨十七号铰接式传感安装支座

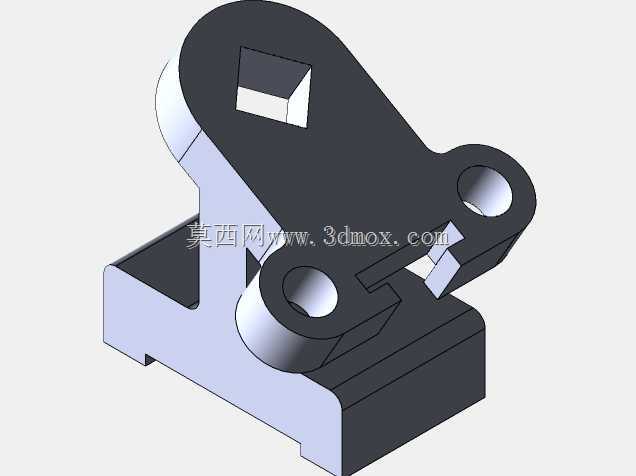

　　该零件属于小型铰接式安装支座，整体由底部矩形安装基座、垂直立板以及上部带双耳孔的回转臂构成，常用于需要把检测元件或执行件固定在设备机架上，并允许其在一定角度范围内摆动或调整姿态的场合。底部基座提供稳定承托面，可直接贴合型材台面、钣金墙板或铸造箱体表面，通过紧固件完成定位；立板从基座一侧向上延伸，形成主要受力骨架，既承担上部载荷，又把安装面抬高到所需工作高度。上部回转臂采用双凸耳结构，两个同轴圆孔用于穿入销轴或螺栓，与外部连杆、摆杆、检测拨片等部件形成转动副。臂体端部还开有方形槽口，可容纳方形轴段、定位块或传感器触发片，使配合件在周向上获得约束，减少转动过程中的打滑与偏转。从结构受力看，基座与立板之间保留了较大的过渡区域，

　　能够降低拐角处的应力集中；立板侧面采用斜向轮廓，在保证刚性的同时去除多余材料，使零件更适合轻量化装配。双耳孔之间留有开口槽，便于装配时放入配合件，也为销轴锁紧、卡簧安装或润滑维护留出操作空间。孔位与基座底面之间的高度决定了被支撑元件的旋转中心位置，选型时需要结合周边连杆长度、摆动角度以及相邻部件的运动包络进行核对。两个安装耳的外侧间距决定了可容纳配合件的厚度，销轴直径则直接影响转动副的承载能力与磨损寿命。实际使用中，这类支座常见于物料到位检测、闸门位置反馈、摆臂限位、夹具状态确认等机构：传感器或触发件固定在回转臂上，随被测部件摆动而改变角度，从而把机械位移转化为可检测的位置信号。设计时应先确认基座底面到孔中心的高度、

　　孔中心到方槽的距离，以及双耳孔的同轴度要求；若用于频繁摆动场景，还需在孔内增设衬套以提高耐磨性。安装边界方面，底部矩形轮廓决定所需平面空间，立板后侧与上部臂体回转范围内不得与管线、机架或其他运动件发生干涉。方形槽口的尺寸需与嵌入件保持合理配合，过紧会造成装配困难，过松则会引入间隙和冲击。整体造型把支撑、铰接、防转和安装功能集成在一个零件上，减少了额外垫块和转接板的数量，有利于缩短装配链条并提高机构重复定位精度。
