皮萨轮辐式称重测力传感器结构设计

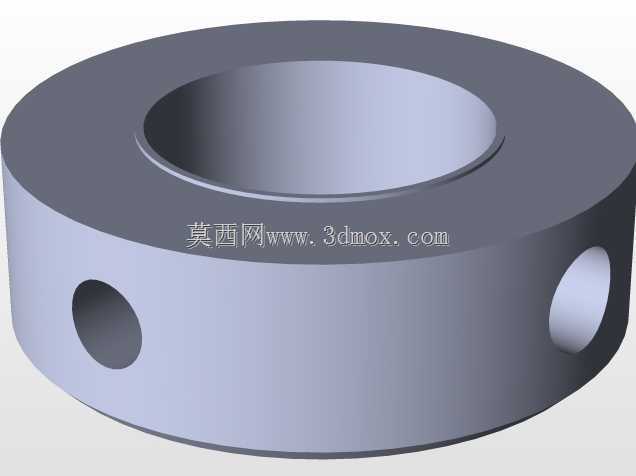

　　该结构呈现为一种矮圆柱式测力承载件，主体外轮廓为圆环体，中部开设较大的同轴通孔，形成环形受力截面；侧壁沿径向布置两个相对的小孔，通常用于应变片引线、限位销、紧固螺钉或信号线缆穿出。顶面与底面保持平行，可作为载荷传递接触面，适合在压向测量工况中安装于上下承载板之间，通过环形腹板区域的弹性变形反映外加载荷变化。

　　从应用场景看，这类结构常见于平台秤、料斗秤、仓储称重、压机力值监测、装配压装设备、试验台架以及自动化产线中的力反馈环节。相比悬臂梁式结构，低矮圆环形式在高度方向占用空间更小，对中性能更好，抗偏载能力也更容易通过对称结构得到保证。中心孔既可以减轻自重，也能为螺栓穿过、定位轴安装或上下连接件对中提供空间；径向孔则把内部布线与外部安装需求结合起来，避免线缆直接暴露在承载接触面附近。

　　设计时需要重点控制几个尺寸边界：外径决定支撑范围和与安装板的接触面积，高度影响弹性体刚度与应变区分布，中心孔直径改变环形截面的承载能力，径向孔位置则关系到引线弯曲半径以及孔边应力集中。若用于称重，上下安装面应保证足够平面度，表面不得有明显磕碰，否则局部接触会造成力流偏移，使输出重复性下降。中心孔周边可根据需要加工浅台阶或倒角，用于容纳垫片、定位套或避免装配干涉。

　　受力路径上，外加载荷由一端面进入，沿环形壁传递至另一端面，中部薄壁区域产生可重复的弹性应变。径向两孔若用于安装附件，应避免布置在主应变最大的截面上，以免削弱关键承载区；若仅作为过线孔，则孔口需去毛刺并做圆滑过渡，减少线缆磨损。对于需要长期使用的场合，侧壁厚度、孔间距和端面厚度应相互匹配，既要保证额定载荷下的灵敏度，也要保留过载余量。

　　建模过程中，可先以旋转方式生成主体回转特征，再通过拉伸切除形成中心腔与径向孔，最后处理倒角、圆角和安装面。装配校核时应检查上下压板直径是否覆盖环形承载面，紧固件是否从中心孔穿过且不与孔壁接触，径向引出方向是否与设备机架、护罩或走线槽冲突。若现场存在侧向力，还应配合限位结构使用，使传感器主要承受轴向压力，减少横向载荷对测量稳定性的影响。
