杠杆支架机械零件三维结构设计

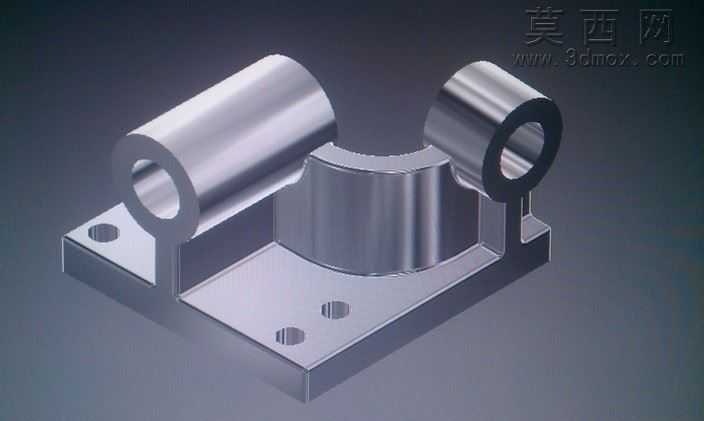

本作品为杠杆支架机械构件的三维设计成果，建模阶段采用Autodesk Inventor完成全参数化特征构建，首先以矩形安装底板作为基础特征，在底板对应位置精准绘制三个安装沉孔的草图轮廓，通过拉伸切除命令生成沉孔结构，保证沉孔的同轴度与深度尺寸符合安装定位要求，底板边缘做了微小的倒角处理，避免锐边带来的装配干涉与安全隐患。在底板上方依次构建两侧的铰接套筒结构，两个套筒采用同轴心设计，内孔直径统一，用于穿装铰接销轴实现杠杆的转动连接，套筒外壁与底板之间通过三角形加强筋做结构补强，提升套筒的抗载荷能力，避免杠杆转动过程中套筒根部出现应力断裂问题。两个套筒之间设计有弧形承托结构，该结构的弧面曲率与配套杠杆的转动轨迹相匹配，既可以对杠杆的摆动行程起到限位作用，也能在杠杆承受径向载荷时提供辅助支撑，降低铰接销轴的受力负荷。渲染阶段采用金属不锈钢材质赋予模型整体，调整材质的反射率与粗糙度参数，模拟金属机加工后的哑光金属质感，场景采用三点布光方案，主光源从模型斜上方45度投射，突出零件的轮廓层次与结构转折，辅光源补亮模型暗部避免细节丢失，背景采用深灰色渐变底色，让金属零件的质感更突出，同时清晰展现各个结构的衔接关系。整个设计过程遵循机械零件的设计规范，所有结构的壁厚保持均匀，避免出现壁厚突变导致的应力集中问题，各个特征之间的衔接处都做了圆角过渡处理，既符合实际机加工的工艺要求，也提升了零件的结构强度，能够满足杠杆机构的支撑、铰接与安装定位需求，可直接用于机械原理教学演示、机构运动仿真以及后续的工程图导出与加工参考。
