斜向支撑式带安装孔L型连接支座

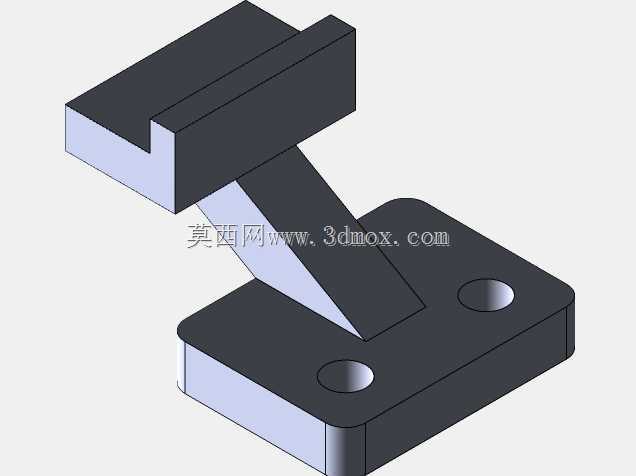

　　该斜向支撑式连接支座属于设备辅件类承载构件，整体采用三段式一体化结构，底部为矩形安装底板，板面预留两个同轴沉头安装孔，可直接穿入内六角螺栓完成与设备基面的锁附固定，底板边缘做了小圆角过渡，避免装配过程中划伤操作人员或线缆表皮。中部为斜向布置的承力筋板，筋板与底板、上部卡座采用一体式衔接，斜向角度经过受力校核，可将上部承载的侧向载荷均匀分散至整个底板接触面，避免局部应力集中导致构件变形，筋板两侧直面无多余凸起，在保证结构刚性的前提下尽可能压缩了整体占用空间。上部为带卡槽的矩形连接座，卡槽开口朝向水平方向，可直接卡入对应厚度的外接板件、传感器安装轨或轻型执行件侧边，卡槽内侧预留装配公差，既保证外接件卡入后无明显旷量，

　　也不会出现过盈卡滞难以拆装的问题。从实际应用场景来看，这类构件常出现在轻工自动化输送线的侧边检测工位、小型实验台架的传感器挂载点、非标设备的轻型部件支撑位，用来替代直角拼接的角钢支架，省去现场切割、打孔、焊接的工序，直接通过螺栓即可完成整套支撑结构的装配。设计阶段优先考量了安装边界的适配性，底板两个安装孔的孔距留足了扳手操作空间，锁附螺栓时无需额外避让斜撑筋板；上部卡槽的深度与宽度匹配常规薄板件的安装尺寸，外接件卡入后可通过侧面顶丝或者横向穿销完成二次锁止，防止设备运行过程中出现窜动。构件整体无复杂曲面特征，加工阶段可直接通过方料铣削一次成型，也可采用压铸工艺批量生产，不同工艺下都能稳定保证各配合面的形位公差。

　　斜向筋板的走向避开了底板安装孔的正上方区域，装配时螺栓可垂直放入孔位，不会出现筋板遮挡操作空间的问题；上部卡座的顶面与底面保持平行，卡入外接件后可保证被支撑件的安装面与底板基面保持固定夹角，无需现场反复调整支撑角度。这类支座的承载能力集中在中轻型区间，不适合作为重型设备的主承重支撑，但在传感器挂载、小型料道侧边挡停、轻型导向件固定这类场景下，相比多件拼接的支架结构，整体刚性更好、装配效率更高，长期运行后也不会出现拼接螺栓松动导致的支撑角度偏移问题。
