直齿圆柱传动齿轮结构设计

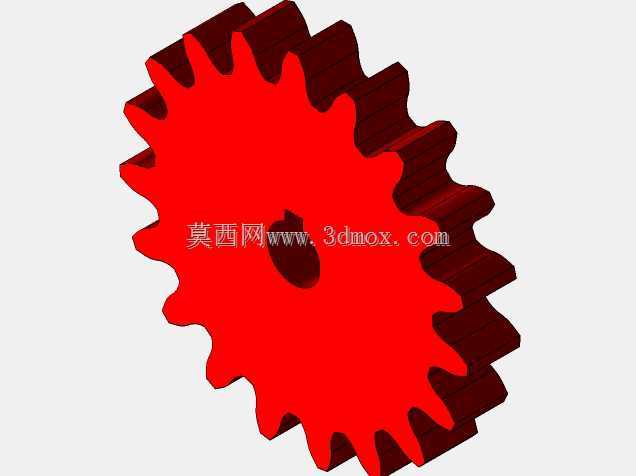

　　这款直齿圆柱齿轮的建模围绕定比传动需求展开，齿形采用标准渐开线轮廓，建模过程中先以基圆为基准生成单侧渐开线齿廓，再通过齿距圆周阵列完成全部轮齿，保证每个齿的压力角、齿厚与齿槽宽均匀一致。中心孔作为安装基准，孔径与配合轴段需按过渡配合设定公差，端面与孔轴线的垂直度直接影响齿轮运转时的跳动量，建模时将安装孔与齿轮端面的约束关系完全锁定，避免装配后出现齿面偏载。从实际使用场景看，这类直齿轮多用于低速、中等载荷的平行轴传动机构，像小型工装的动力传递、轻工设备的进给机构、普通输送线的减速单元都能见到同类结构。它的优势在于啮合过程中没有轴向分力，支撑轴承只需承担径向载荷，选型与支撑结构设计都更简单，装配时不需要调整轴向窜量来补偿啮合位置，

　　维护拆装也更方便。设计阶段需要先确定模数与齿数，这两个参数直接决定齿轮的分度圆直径与整体外形边界，齿顶圆要预留和箱体内部的安全间隙，避免运转时和相邻零件、箱体内壁发生剐蹭。齿宽的取值要兼顾承载能力与安装空间，齿宽过大容易因轴的挠曲变形造成齿端接触应力集中，过小则会限制单齿能传递的扭矩。轮齿根部做了圆角过渡处理，避免应力集中在齿根直角位置，降低交变载荷下齿根断裂的风险。建模时还原了齿面的完整连续曲面，可直接用于后续的干涉检查、运动仿真，也能导出工程图标注齿圈径向跳动、公法线长度等关键检验项。实际装配中，两啮合齿轮的中心距偏差要控制在允许范围内，中心距过大会增大齿侧间隙，换向时产生明显冲击，中心距过小则会导致啮合卡滞、加剧齿面磨损。

　　齿轮端面的固定方式可根据轴的布置选择平键连接加轴肩定位，或是采用锁紧螺母轴向固定，无论哪种方式，都要保证齿轮在轴上不会出现周向转动与轴向窜动。这类直齿轮的三维结构完整呈现了从齿廓生成到安装基准的全部细节，能帮助结构设计人员快速完成传动系的布局校核，也可作为机械教学中渐开线齿轮原理的具象参考，在进行设备改造时，还能直接测量其安装边界尺寸，匹配现有传动轴系的改造空间，不用反复测绘实物就能完成初步方案排布。
