内燃机活塞连杆组件精密结构设计

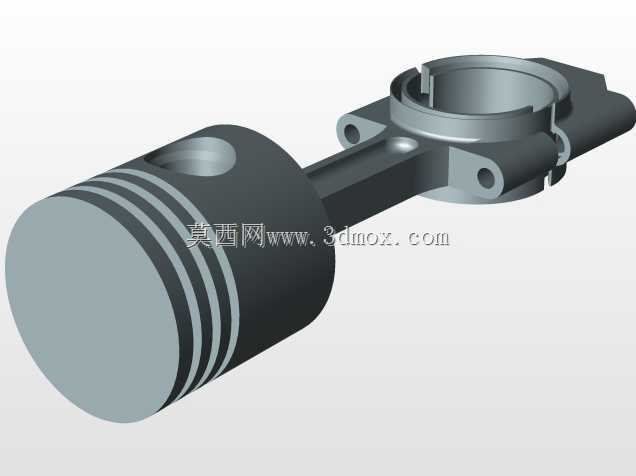

　　这套活塞连杆组件的三维结构，完整还原了内燃机核心运动副的装配逻辑，建模过程中优先保证各配合面的形位公差与运动干涉校验。从实际装机场景来看，该组件直接承担气缸内燃烧压力的传递任务，活塞头部承接燃气爆发产生的轴向推力，通过活塞销将力传导至连杆，再由连杆驱动曲轴完成旋转运动，是往复式动力设备中将热能转化为机械能的核心执行部件。

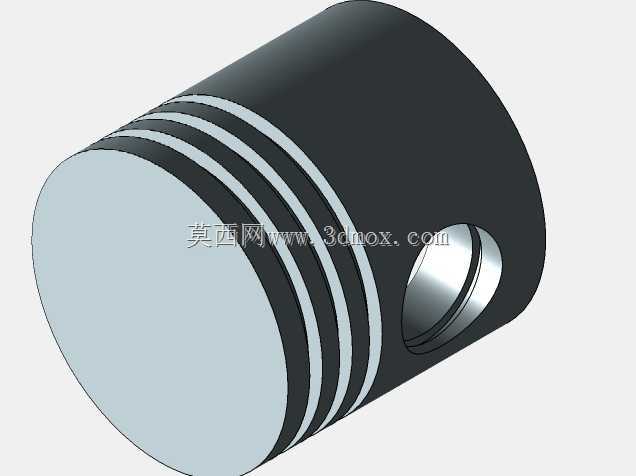

　　外形尺寸的设定严格遵循常规小排量内燃机的缸径边界，活塞外圆预留了合理的热膨胀间隙，头部加工的多道环槽用于安装气环与油环，气环负责密封燃烧室内的高压燃气，避免缸压泄漏影响动力输出，油环则用于刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧。活塞销座部位做了加厚加强处理，可承受交变冲击载荷，避免长期高频运动下出现销座开裂的失效问题。

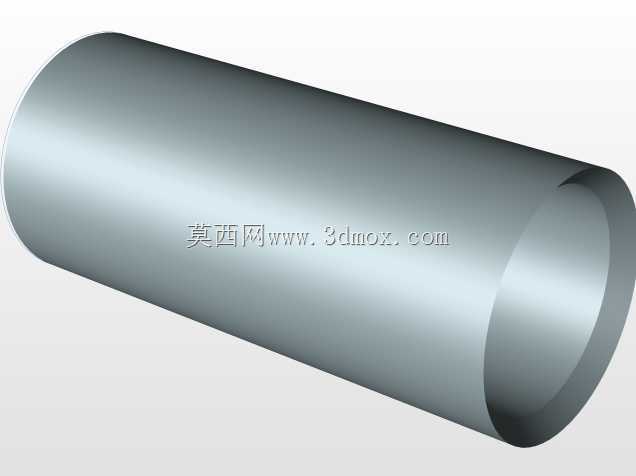

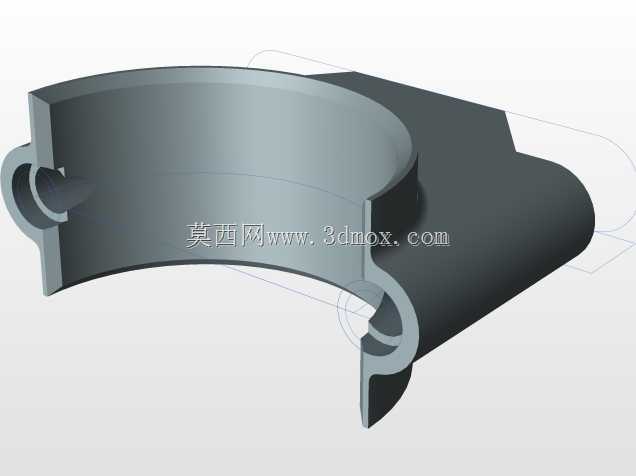

　　连杆部分采用分体式大头设计，大头端的剖分面与轴瓦安装位精准对应，装配时可通过螺栓将连杆盖与杆身紧固，抱紧曲轴连杆轴颈，杆身截面采用受力特性优异的工字形结构，在保证整体结构强度的前提下尽可能降低往复运动质量，减少曲轴运转时的惯性冲击。小头端压入耐磨衬套，与活塞销形成间隙配合，既保证相对转动的灵活性，又能控制配合间隙避免异响。

　　设计阶段需要反复校核活塞在上止点、下止点以及任意曲柄转角位置的运动空间，确认连杆摆动过程中不会与气缸内壁、曲轴平衡块发生碰撞，同时要核算活塞环槽的宽度、深度与活塞环的适配性，连杆大小头孔的同轴度、平行度公差也需要在建模时通过基准约束严格控制，否则装机后会出现偏磨、拉缸甚至连杆断裂的严重故障。这类组件广泛应用于通用汽油机、小型柴油机以及摩托车发动机的动力单元，其结构合理性直接决定整机的动力输出效率、运行稳定性与使用寿命。
