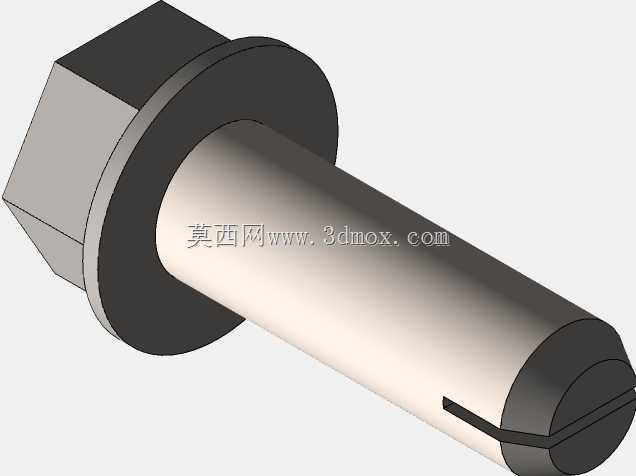

该螺钉采用六角法兰面头部结构,法兰盘在装配时可增大与被连接件表面的接触面积,降低接触面压,避免在拧紧过程中损伤较软的基材表面,同时具备一定的防松限位能力。六角头外形适配标准扳手与套筒,能够传递稳定的拧紧扭矩,满足常规装配工位的工具兼容性要求。杆部末端设置开槽结构,可在特定安装场景下配合止动件使用,限制螺钉回转,提升连接副在振动工况下的可靠性。
从实际应用看,这类紧固件常用于仪器仪表、传感装置、小型机构支架以及薄板组件的连接。在仪器仪表内部,空间紧凑且基材厚度有限,法兰面能够分散预紧力,减少局部压陷;在存在轻微振动的设备中,末端开槽可配合锁线或卡件形成辅助防松,降低长期运行后松动的概率。设计时需要同时考虑头部对边尺寸、法兰外径、杆部长度以及末端槽位的位置关系,避免与周边零件发生干涉。
建模过程中,头部与杆部的过渡圆角应保留合理数值,不能为了外观锐利而取消应力过渡。螺纹采用滚压成型思路,牙底连续性较好,表面纤维流线未被切断,相比切削螺纹在疲劳强度方面更有优势。杆部末端的槽宽、槽深需要与所选锁止零件匹配,槽口边缘应避免尖角,以减少热处理和装配时的应力集中。法兰下端面与螺杆轴线的垂直度直接影响夹紧效果,若端面偏摆过大,拧紧后会造成局部贴合不实,进而影响预紧力的一致性。
安装边界方面,需预留六角头扳手或套筒的回转空间,法兰外径对应的沉孔或贴合面应平整,无明显焊渣、毛刺或凸起。被连接件表面若进行喷涂、阳极氧化或镀层处理,应核算涂层厚度对实际夹紧长度的影响。螺钉拧入时应控制旋合长度,过短会导致螺纹承载牙数不足,过长则可能顶触对侧结构或造成螺纹孔损伤。对于需要重复拆装的维护部位,应优先保证杆部与孔位的同轴度,避免偏载加载。
结构验证时可重点检查头部承压面、螺纹收尾区和末端开槽根部,这三处都是应力较容易集中的位置。若用于轻合金或塑料件连接,还应配合垫圈或优化法兰直径,以控制表面压强。整体模型以回转体为基础,结合六角切削特征、法兰凸缘、螺纹牙型和末端开槽完成,几何关系清晰,便于在装配体中进行干涉检查、工具空间校核和连接长度核算。
