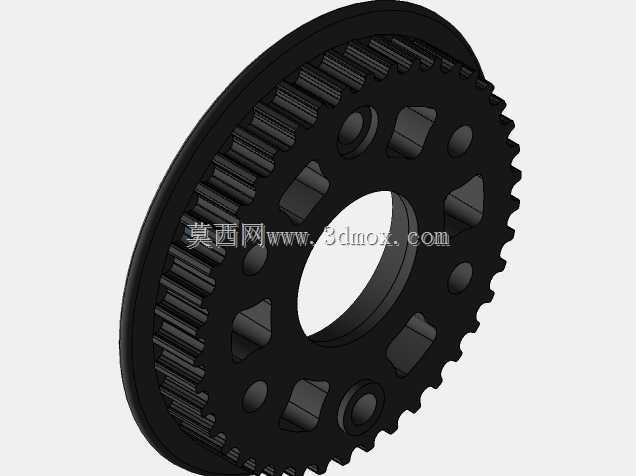

FRC机器人42齿半同步带轮结构

　　该42齿半滑轮主要面向FRC竞赛机器人及轻型自动化传动场景，用于在有限布局空间内完成同步带的半周包络、张紧导向或回转换向。与普通全周带轮相比，半滑轮结构只保留实际啮合与导向所需的轮缘区域，能够显著降低转动惯量，并在机器人肩部、提升机构、末端执行器和紧凑框架中节省安装空间。

　　从功能上看，轮体外缘布置细密齿槽，可与对应节距同步带啮合，减少高速启停时的打滑；中心孔用于与转轴或轴承配合，周围分布的沉孔、异形槽和镂空区域兼顾紧固件避让、减重和装配定位。轮盘上的多个凸台与凹槽并非单纯装饰，而是为安装螺钉、垫片、隔套或联接板预留边界，避免带轮在多层支架叠装时发生干涉。

　　设计思路上，这类零件需要在强度、重量和包络尺寸之间平衡。轮缘保留足够齿宽以传递载荷，腹板通过大面积开孔去除低应力区材料；靠近中心的区域保留较厚实体，以承受键连接、紧定螺钉或夹紧套带来的局部应力。齿形、节圆和齿根圆角需要按所选同步带规格控制，否则会出现啮合噪声、带齿爬齿或早期磨损。若用于高速往复运动，还应关注质量分布和动平衡，避免因偏心造成轴承受额外径向载荷。

　　实际安装时，应先确认中心孔与轴径、轴承外径或联轴器尺寸的匹配关系，再核对带轮外径、齿宽以及螺钉头突出高度。半周轮缘的开口方向要与同步带进入、退出方向一致，不能让带边在非连续轮缘处产生悬空弯折。周边框架、电机座和张紧轮需预留侧向间隙，尤其在机器人受到冲击或皮带张紧力波动时，带轮可能产生微小挠度，若边界不足会摩擦支架。

　　建模时可先以节圆为基准建立齿形阵列，再完成中心孔、安装孔和腹板切除；对配合面、齿顶圆和齿根圆角保持较清晰的几何定义，便于后续工程图直接标注公差。该结构适合用于轻量化传动模块验证、机器人机构教学以及非标设备中短距离同步带换向方案的选型参考。
