C型立式支撑基座结构件

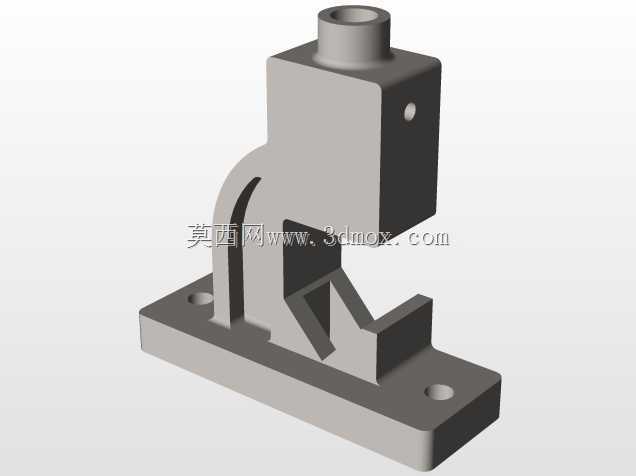

　　该C型立式支撑构件在自动化产线、检测工位与小型压装单元中应用广泛，常作为执行元件的承载基体，承担定位、支撑与载荷传递作用。构件底部为矩形安装平板，板面两端开设沉孔，可直接通过螺栓固定在设备台面或型材框架上，安装边界清晰，沉孔设计能够避免螺栓头突出平面，保证基座贴合紧密，减少装配后晃动。底座上方立起的主体采用C型开口布局，前侧留出开阔操作空间，方便工件取放与执行端动作，同时在立板与底座转角处设置三角加强筋，抵消悬臂受力带来的弯矩，提升整体刚性。主体顶部加工有圆柱形凸台与中心通孔，可用于安装导套、导向轴或检测元件，孔位与立板侧面的小孔形成定位基准，便于装配时保证同轴度与位置精度。从结构受力角度看，

　　该构件将主要承力路径布置在立板后壁与加强筋上，前侧开口则服务于操作可达性，二者在刚性与空间之间取得平衡。建模过程中优先保证安装面、顶面凸台中心孔与侧面定位孔的尺寸关联，底座厚度、立板壁厚与加强筋尺寸均按常规支撑载荷匹配，避免局部应力集中。外形上，底部平板向两侧延伸形成稳定支撑面，整体重心落在安装孔围成的区域内，设备运行时不易倾覆。对于结构设计人员而言，这类基座可直接作为传感器支架、小型压紧机构或导向单元的母体，通过顶面孔与侧面孔拓展附属零件；对设备选型人员来说，其C型开口尺寸、底座孔距与顶面安装孔径是核对工位空间的关键。三维建模时需注意沉孔深度、凸台高度与开口净空的配合，倒角与圆角应兼顾去应力和加工工艺，转角处避免尖角，铸造或机加工路径均可依据壁厚均匀性进行调整。该构件没有复杂曲面，特征以拉伸、切除和筋板为主，建模逻辑清晰，适合作为机械结构练习与非标设备模块化设计的参考。
