VegaFlex系列法兰式传感连接基座

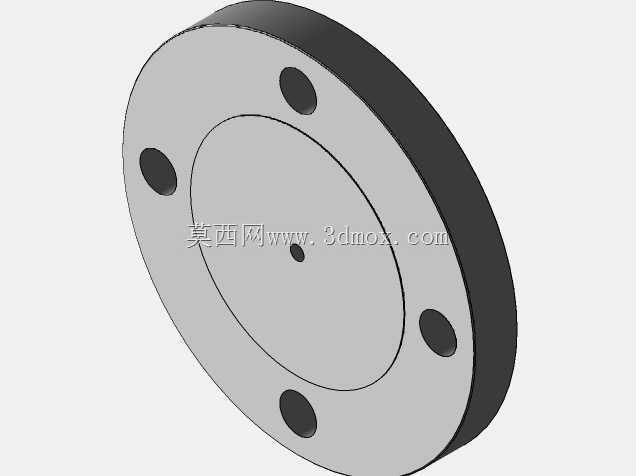

　　该圆盘式连接基座是VegaFlex系列传感测量部件的配套安装结构，整体采用短圆柱加法兰盘的一体式构型，主体由同轴的大直径薄圆盘与后侧短筒段构成，圆盘端面沿圆周均匀分布四个贯通安装孔，中心区域设置内凹定位面与中心小孔，用于传感探头的定位、穿接与密封配合。这类结构常见于物位、液位测量场景，在化工储罐、料仓、过程管道、水处理罐体等工况中，承担传感单元与罐体壁面或设备接口之间的机械连接、定位支撑与压力边界适配作用。

　　从实际安装边界来看，圆盘外圆决定了外接配对法兰的覆盖范围，四个周向孔的孔距需与现场接管法兰、储罐预设安装座的螺栓孔位严格匹配，否则会出现装配错位、密封面压合不均的问题。后侧短筒段的轴向长度预留了探头伸入罐体内部的避让空间，设计时需要结合罐壁厚度、保温层厚度以及探头插入深度要求核算，避免传感端面与内部构件发生干涉，或因插入深度不足影响测量稳定性。中心小孔的孔径与同轴度直接关系到探头杆体的穿装精度，内凹定位面则承担径向限位，减少运行过程中传感部件的径向晃动。

　　结构设计上，该基座没有多余的异形特征，全部采用回转体特征建模，法兰端面与短筒段保持较高的同轴度要求，四个安装孔沿圆周均布，既保证螺栓锁紧时受力均匀，也让密封面周向压力分布一致，降低介质泄漏风险。端面的平整区域可适配垫片或密封圈，在承压工况下能够形成可靠的静密封。建模过程中需要重点管控法兰厚度、筒段壁厚、孔位分度圆直径以及各台阶面的轴向尺寸，这些参数直接决定零件能否适配现场已有的法兰标准与安装空间。

　　在工程选型阶段，这类基座不能只看外观尺寸，还要结合被测介质的压力、温度、腐蚀特性确认材质与密封形式；在三维装配校核时，需将探头、螺栓、垫片以及罐体接口一并纳入装配体，检查螺栓穿装空间、探头伸入长度以及周边管线、操作平台是否存在碰撞。该结构简洁、受力明确，是过程检测类传感器安装中典型的法兰转接支撑件。
