霍尼韦尔STR93D变送器结构设计

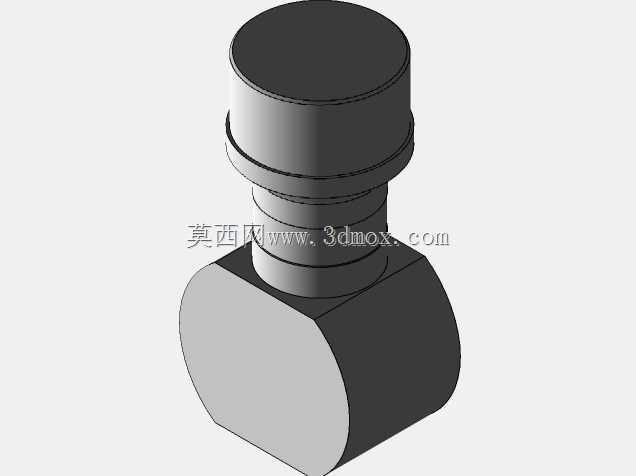

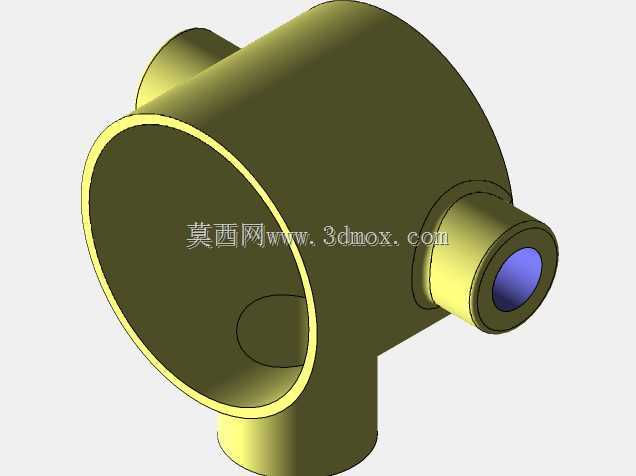

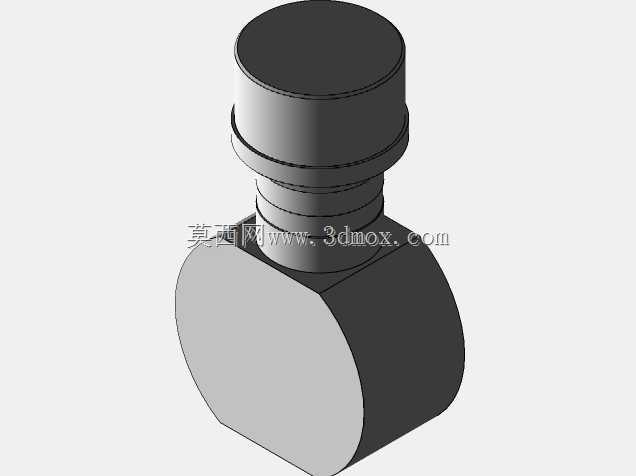

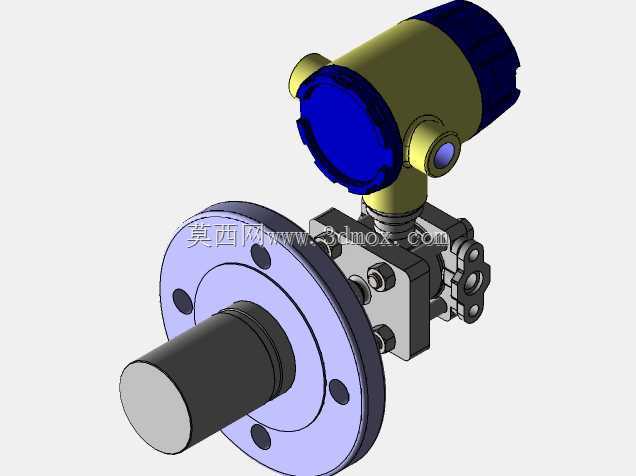

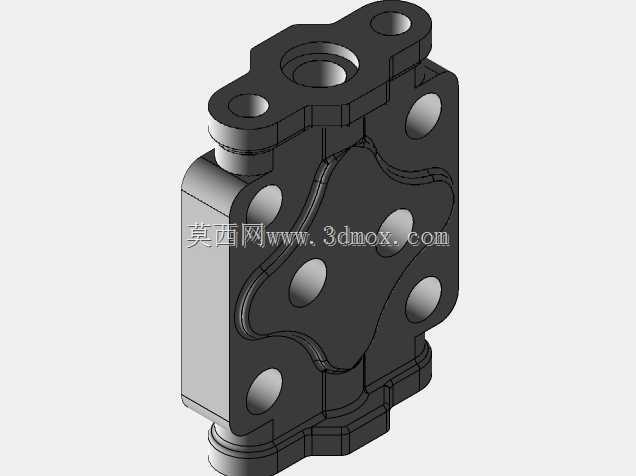

　　该模型还原了霍尼韦尔STR93D系列变送器的主体结构，并同步完成两种支架及配套安装附件的建模，可直接用于管道测点布置、仪表安装校核与成套设备三维布局。在石化、化工、电力及公用工程场景中，这类变送器通常安装在工艺管道或设备侧壁，用于将过程压力、差压或液位信号转换为标准信号，为DCS或PLC系统提供稳定的过程数据。模型下部为取压连接腔体，上部为电子变送表头，中间通过颈段实现机械连接与电气隔离。腔体两侧预留过程接口，能够适配法兰、引压管或直接安装方式；上部圆柱表头容纳电路模块、显示单元与接线端子，其外径与高度决定了现场操作空间和布线走向。建模时重点控制了表头与下部腔体的同轴关系、颈段台阶尺寸以及安装面平面度，

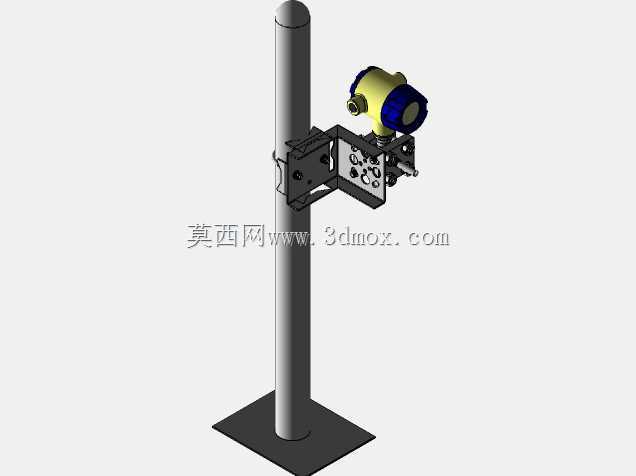

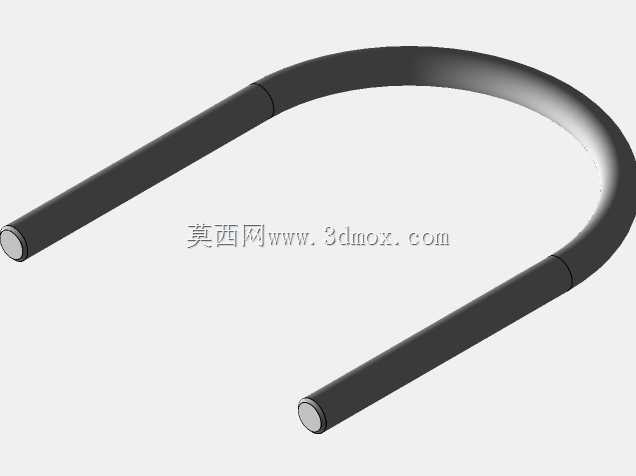

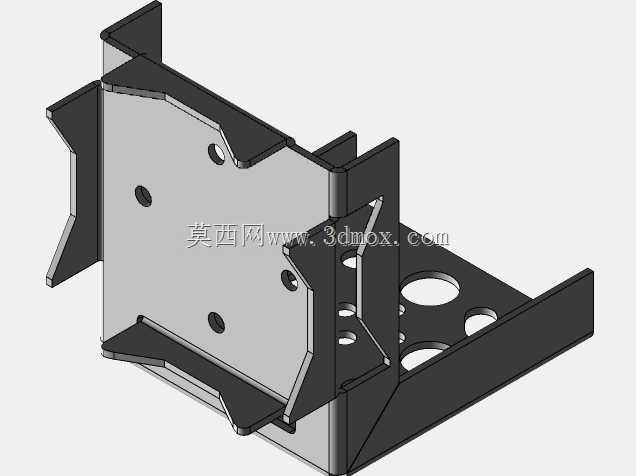

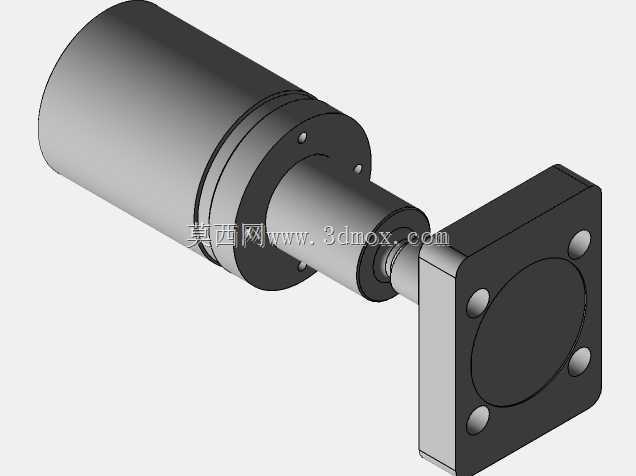

　　避免在装配阶段出现干涉或密封面贴合不良。两种支架分别对应不同安装边界：一种适用于管道紧贴安装，支架包夹管道并承托变送器本体，适合空间紧凑、振动较小的水平管段；另一种为支架板安装形式，可固定在立柱、平台侧壁或仪表保温箱内，便于后期维护与零点校准。附件包含紧固件、安装板及连接位，各孔位间距与螺栓规格均按常规工程习惯匹配，能够减少现场二次改制。从结构设计角度看，下部腔体的圆弧过渡既兼顾承压壳体的应力分布，也为内部测量膜盒、引压通道预留空间；表头与颈段的阶梯结构用于区分电气腔与过程连接区，同时形成防水防尘的装配层级。在三维布局中，需要预留表头旋转空间，确保显示屏可视、接线口朝向便于穿线，且支架不能遮挡过程接口和排气排液位置。

　　对于存在保温层的管道，支架高度应结合保温厚度调整，模型给出的安装边界可直接用于碰撞检查。该结构还考虑了不同工况下的维护需求：表头可在不拆卸过程连接的情况下进行拆装，支架与本体的连接位支持多角度调整，从而适应垂直、水平或倾斜管道。整体外形简洁，受力路径明确，下部腔体承担过程压力与安装载荷，上部表头通过颈段传递较小的附加弯矩，支架则将载荷分散至管道或支撑结构。建模过程中对圆角、壁厚和接口位置进行了统一处理，既保证外观与实物一致，也为后续工程出图、材料统计和安装模拟提供可靠基础。
