工业雷达液位变送传感装置

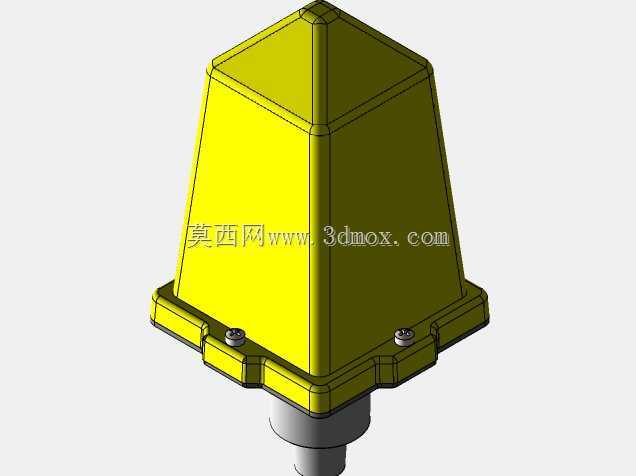

　　该装置面向储罐、反应釜、敞开池体及封闭工艺容器内的液位或料位连续监测场景，常见于化工、水务、粮油仓储与冶金流程中。其下部圆柱形探头用于伸入工艺接口，内部容纳雷达发射与回波接收组件，通过非接触方式测量介质表面距离，再换算为液位高度。上部棱台形壳体承担电子模块容纳、接线转接与现场防护作用，底部法兰边提供安装定位面，两颗紧固件示意了壳体合盖或与安装基座连接的位置。

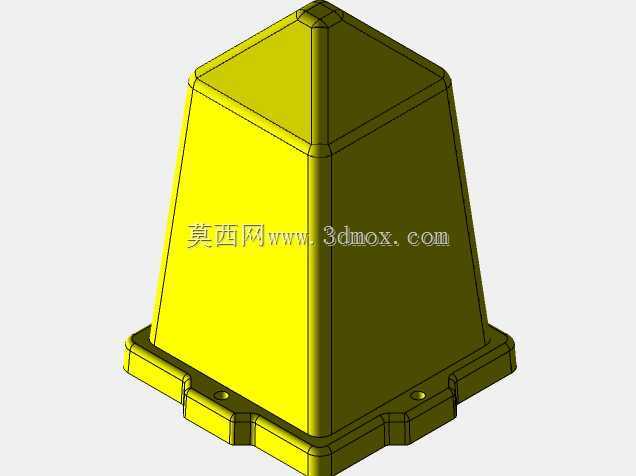

　　从结构布置看，探头轴线与容器安装接口同轴，壳体向上扩展后形成较大的内部走线与电路板空间，同时让接线口远离可能积液的法兰面。棱台外形并非单纯造型：斜面有助于现场淋水、粉尘沿表面滑落，降低顶部积污；多面转折也提升了壳体抗扭刚度，在壁厚受限时仍能保持较好的防护强度。底部较宽的安装边可贴合标准法兰或支架平面，建模时需要重点控制安装孔位、贴合面平面度以及探头伸出长度，这些尺寸直接决定现场能否装入预留接口。

　　进行三维结构设计时，应先确定容器接口规格与探头插入深度，再反推壳体底部边界。探头外径与安装面之间需保留密封槽或密封垫压缩空间，避免介质侧潮气进入电气腔。壳体内部要划分雷达模块、电源与通讯端子区域，预留走线半径和维护操作空间；外壁转折处应设置均匀拔模斜度与圆角，兼顾铸造或注塑成型时的材料填充。若用于防爆区域，壳体壁厚、接合面长度、紧固件数量及电缆引入方式都要按相应防护要求校核。

　　安装边界方面，模型需明确探头下端到法兰贴合面的距离、法兰外廓、壳体最大宽度与总高度，以及接线方向。现场布置时，探头应避开罐壁加强筋、搅拌流场和进料口，以减少虚假回波；容器顶部还需留出开盖、接线和显示调试空间。该三维模型把外观壳体、安装边、探头和紧固件关系完整表达出来，可用于仪表布置校核、支架设计、操作空间检查以及后续工程详图深化。
