Dresser-Roots8C系列煤气表结构设计

　　该模型呈现的是Dresser-Roots 8C系列罗茨式煤气表，属于气体容积计量类仪表，常见于工厂燃气分配、锅炉供气、工业窑炉、城市门站下游计量以及需要对煤气、天然气或其他洁净气体进行贸易结算或内部能耗核算的管路系统。与普通民用膜式表相比，这类结构更强调中低压工况下的稳定计量、较小压损和较长周期运行能力，因此在选型时不仅要看流量范围，还要核对接口方位、表体占地、前后直管段、检修空间以及与旁路阀组的配合关系。

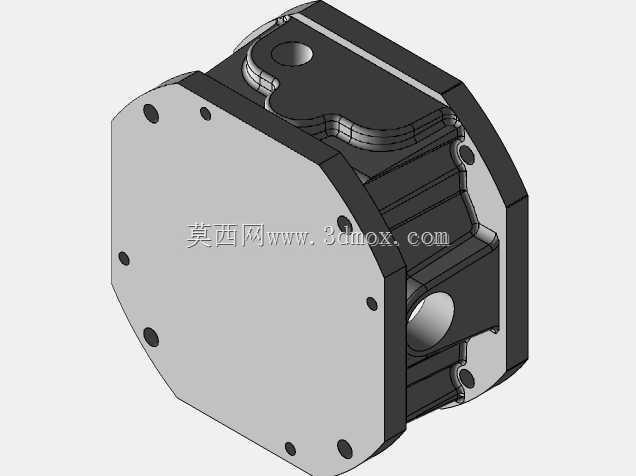

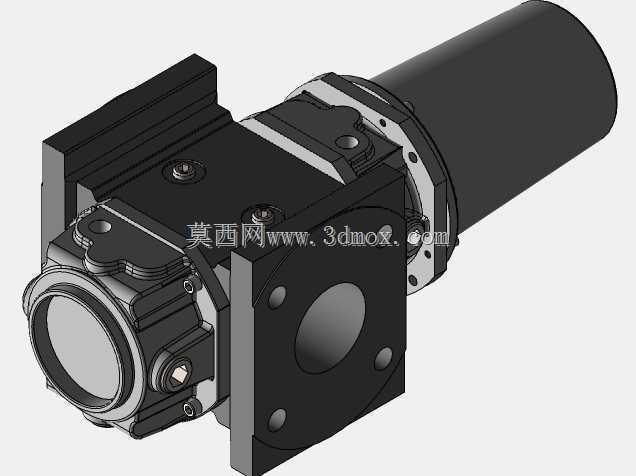

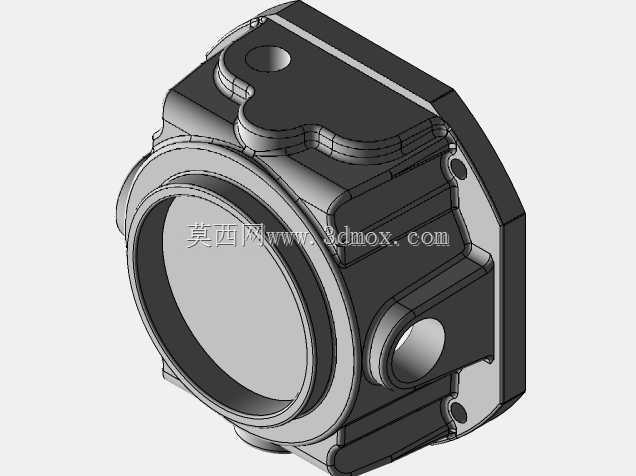

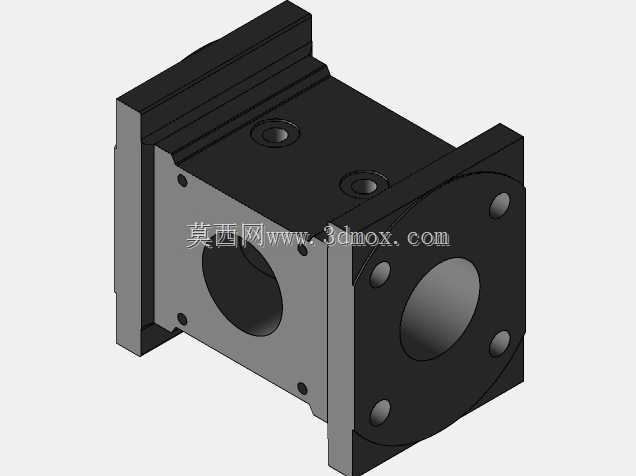

　　从结构上看，模型左侧为流体进出的测量腔体区域，右侧圆柱形部分用于容纳计数、传动或信号输出相关组件，中间通过法兰和侧板形成安装基准。主体外壳采用块状腔体造型，既为内部一对罗茨轮提供密闭工作腔，也承担管路载荷；端盖上的紧固螺钉、定位销和密封面均有体现，说明建模时考虑了装配顺序与维修拆解。实际工程中，腔体加工精度、转子间隙和端盖平面度会直接影响内泄漏量，进而决定低流量段的计量偏差，因此这类图纸对壁厚、轴承位、油封槽和螺钉分布的表达尤为关键。

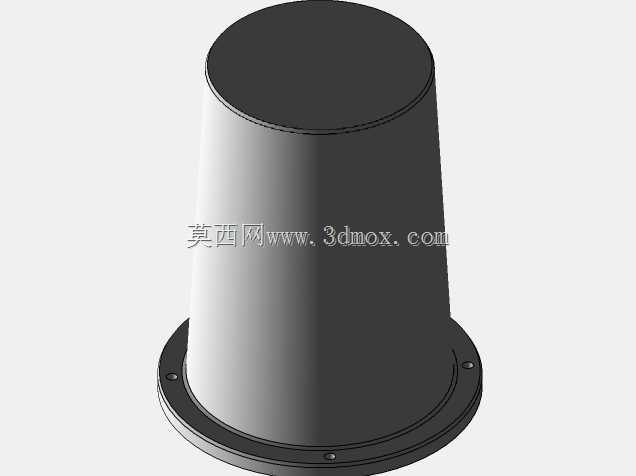

　　设计思路上，该表把机械计量核心与外部安装界面分开处理。底部和侧面的安装面可用于支架固定，避免全部重量由管道承担；侧向圆形接口与前置法兰形成清晰的管路对接边界，方便在三维布管时检查扳手空间、法兰螺栓穿入方向以及保温层占用。右侧筒体直径较大，既能够容纳传动机构，也为后续加装脉冲发讯器、体积修正仪或远传模块预留位置。对于设备布置工程师而言，这一区域的外轮廓决定了仪表箱、护栏和平台开口的最小尺寸，不能只按样本上的长度宽度粗略估算。

　　现场应用时，煤气表通常安装在水平管段上，并配套过滤器、切断阀、旁通管和膨胀节。模型所体现的紧凑结构有利于在调压间或计量撬内并排布置多台表具，但仍需在表体上方保留读数和维护空间，在侧面留出拆装端盖的距离。若用于含尘或含湿气体，进出口方向、排污口位置以及冷凝水趋势必须与管路坡度一并校核；若用于贸易计量，还应结合检定条件确认表体前后直管段、支撑方式和应力补偿，避免管道附加弯矩使壳体变形，造成转子卡滞或计量漂移。

　　从建模完整性来看，该作品把外部法兰、螺栓、凸台、接口和筒体连接关系表达得比较清楚，适合用于撬装管路干涉检查、安装方案评审和维护空间验证。结构设计人员可据此进一步细化内部转子型线、轴承选型、密封结构和材料防腐要求；选型人员则可把它作为数字样机，核对现场安装边界、操作面朝向以及与阀组、支架、接线端子之间的相对位置，从而减少施工图阶段反复调整。
