12英寸宽MACSE电气布线托盘结构

　　该结构件用于仪表控制柜、PLC柜及现场检测站点内的电气走线与元件承载，重点解决多回路传感器线缆集中敷设、端子排附近线束整理以及柜内安装空间受限的问题。在成套电控系统中，强弱电分离、信号线与动力线分层布置直接关系到测量稳定性，这类窄型托盘能够沿柜内纵深方向固定，把接近开关、压力变送器、温度传感器等现场仪表引入的线缆统一约束在槽体内，避免线束悬空、摆动造成端子受力，也便于后期检修时逐根识别回路。

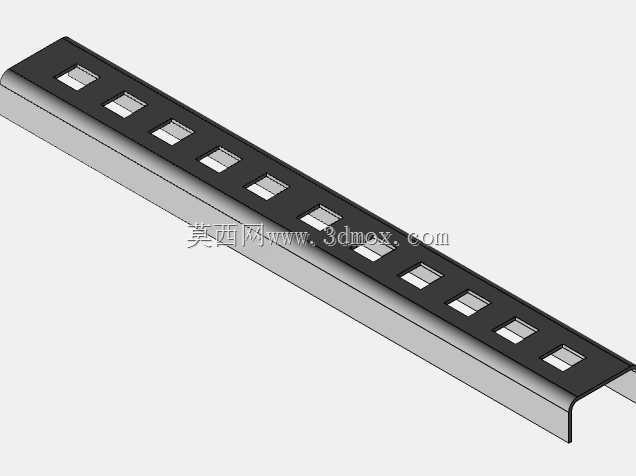

　　从外形看，托盘主体采用长条形薄板折弯成型，宽度按12英寸边界控制，适合安装在标准机柜内侧或仪表支架层板之间。一侧保留连续折边，形成类似C型或L型的承载侧壁，可提高薄板在长度方向的抗弯刚度；另一侧根据装配需要开放，方便线缆侧向放入和取出。顶面等距开设的方形窗口不是装饰结构，而是为卡装模块化端子、标识座、线夹或小型接线模块预留的接口。窗口间距均匀，能够配合标准节距的电气元件快速定位，减少现场逐段测量、划线和钻孔的工作量。

　　设计这类托盘时，不能只把它看成普通钣金槽。首先要确认安装边界：12英寸宽度决定了它在19英寸机架或并列柜内的占位，长度方向需要与柜内梁、线槽、导轨和端子区错开，折边高度则要保证放入规定数量线缆后仍有足够余量，避免盖板或束线带压迫绝缘层。其次，窗口尺寸需要兼顾元件卡爪的插入深度和板件自身强度，孔距过密会削弱截面，过疏又会降低布置灵活性。模型中保留的折弯圆角、孔位边线和端部形态，能够直接用于检查干涉、评估折弯工艺以及核对与相邻DIN导轨、接线端子的相对位置。

　　在实际选型中，这种托盘常与线扎、电缆固定头、端子标记条和接地铜排配合使用。若柜内存在模拟量信号，托盘可作为分层走线的支撑面，使信号线远离接触器、变频器输出线等干扰源；若用于现场仪表箱，则可承托小型隔离器、浪涌保护器或转接端子。结构工程师在三维环境中布置它时，应重点核对托盘底面与安装板之间的固定孔位、侧壁到柜门铰链的安全距离，以及窗口下方是否有足够空间容纳元件尾部和线缆弯曲半径。通过完整的实体建模，可以在投产前发现线束走向、元件卡装和维护操作之间的冲突，减少柜体装配阶段的返工。
