ProWirl72Fxx涡街流量变送器结构

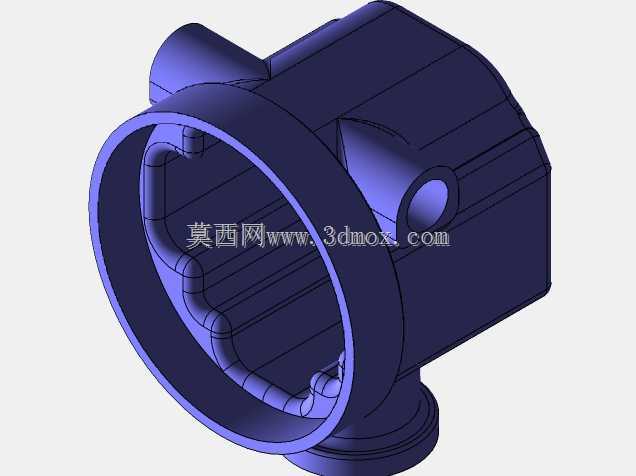

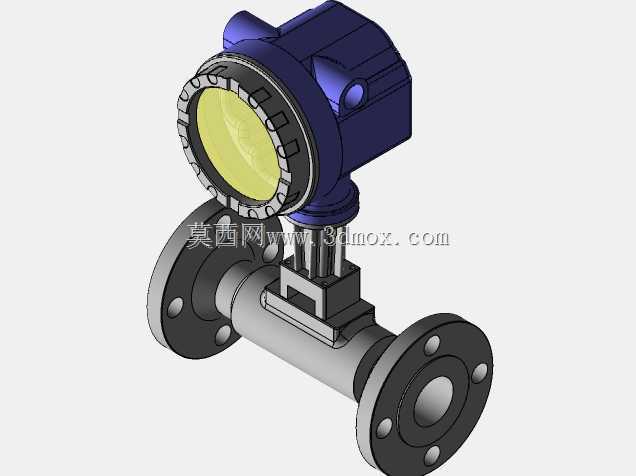

　　该模型呈现的是管道式涡街流量测量变送单元的典型结构，主体由直通测量管段、两端法兰、上部检测柱体和电子变送表头组成。整体采用同轴贯通布局，流体从一侧法兰进入，经过内部发生体区域后从另一侧法兰流出，表体上方的柱状检测结构将旋涡频率信号转换为电信号，再由顶部变送单元完成信号调理与输出。这种结构常见于蒸汽、压缩空气、气体及低黏度液体的流量计量场景，在能源计量、工艺配比、公用工程管网和设备配套中使用较多。

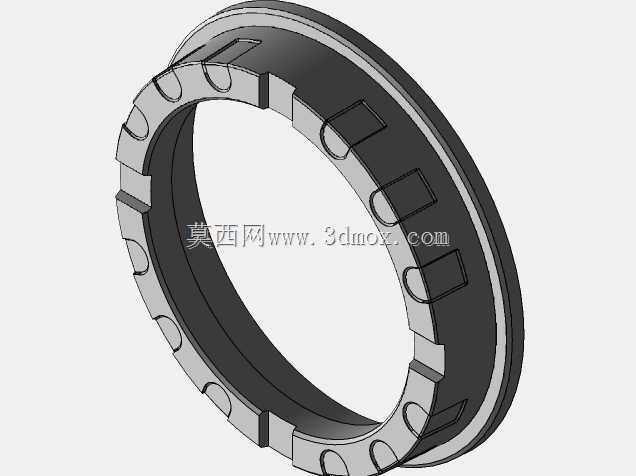

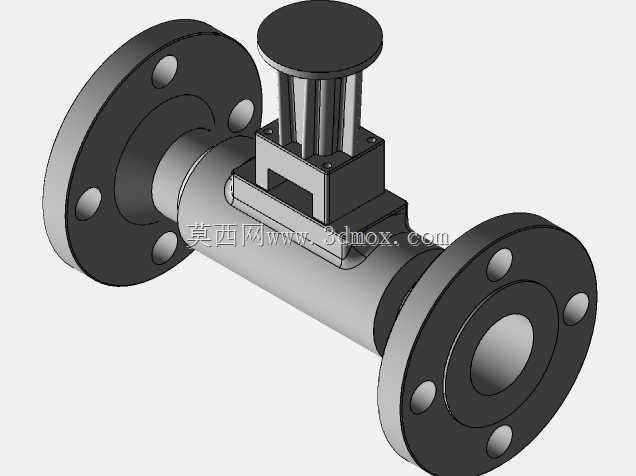

　　从结构设计角度看，模型重点表达了现场安装所需的外部边界。两端法兰为圆形对接面，盘面均布螺栓孔，中心为流体通道，能够直接与同规格管道法兰配对。法兰背面与测量管段平滑过渡，既保证焊接或铸造结构的连续性，也为密封垫片留出压紧面。上部检测组件位于管段中轴附近，柱体垂直向上，通过矩形基座与管体连接；这种布置有利于把旋涡发生体产生的受力变化稳定传递到传感元件，同时使电子部分远离高温或强扰动介质区域。顶部表头为圆盘形壳体，下方由多根立柱支撑，形成一定的检修和接线空间，也便于现场观察显示方向或调整接线朝向。

　　建模时需要特别控制几个关键尺寸关系：法兰外径、螺栓孔分布圆、孔径与孔数必须匹配管道压力等级；两法兰密封面之间的长度决定直管段占用空间，选型时要为前后直管段预留位置；上部表头最高点相对管道中心的高度影响保温层、桥架和旁通管路的避让；检测柱体与主管连接处的过渡圆角和基座宽度，则关系到应力集中、密封可靠性以及流场稳定性。模型中这些部位均以实体方式表达，适合用于设备布置、碰撞检查和仪表安装图绘制。

　　在实际工程应用中，这类变送器不是孤立安装的管件，而是工艺管路中的测量节点。设计人员通常需要把它放入泵出口、分气缸入口、压缩机管网或换热站管线中，核对法兰方位、表头朝向、维护空间和接线方向。若管道存在明显振动，安装位置还应远离泵源和节流突变点，并保证前后有足够直管段，以降低流态畸变对测量精度的影响。对于保温管线，上部柱状结构和表头高度还要结合保温厚度综合校核，避免保温后无法开盖接线或显示面被遮挡。

　　该三维结构把测量管、法兰、检测柱和变送表头作为一个完整装配体处理，能够直观反映仪表在管路中的占位关系。对结构设计人员而言，它可用于核对接口尺寸与周边设备距离；对选型人员而言，可据此判断安装空间、检修空间和流向布置；对建模人员而言，其规则的法兰孔阵列、回转体表头和正交柱体组合，也是练习工业仪表参数化建模的典型对象。
