Endress+Hauser液位变送器仪表装置

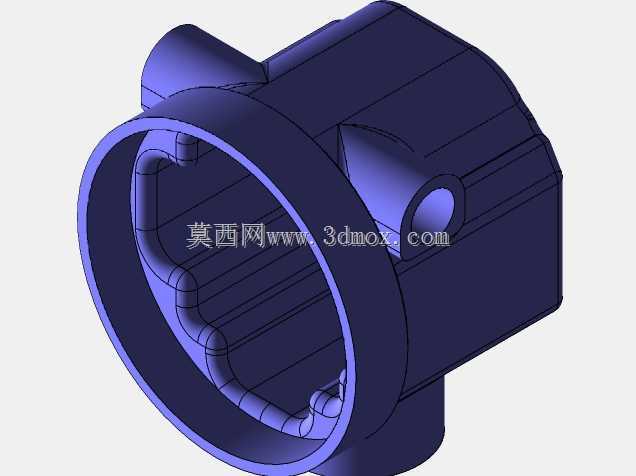

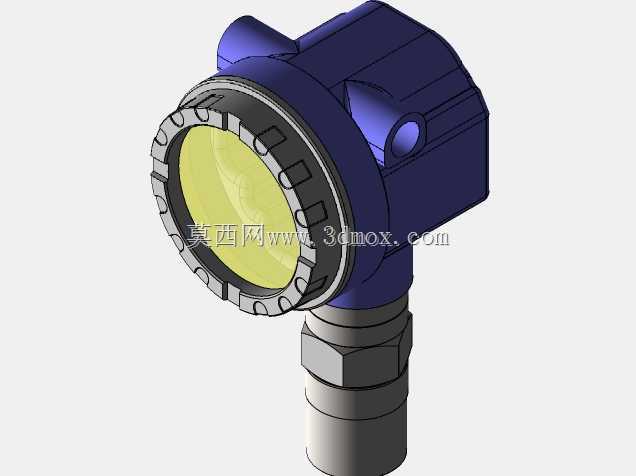

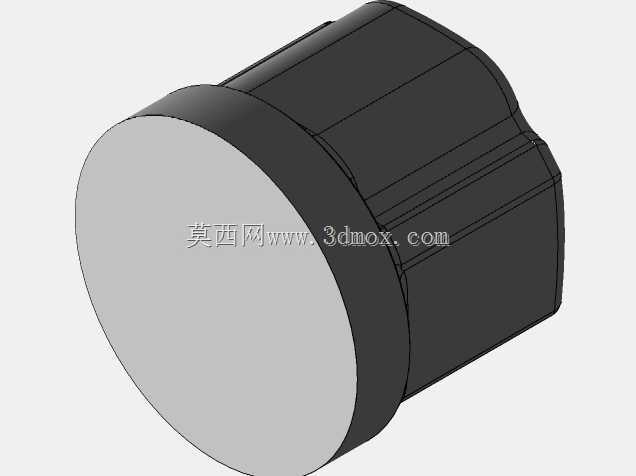

　　在化工储罐、水处理池、油料储运及食品加工料仓等场景中，液位的连续可靠监测直接关系到工艺稳定与安全边界。该类仪表装置承担介质液位信号采集、转换与远传任务，常接入DCS或PLC系统，用于液位显示、高低位报警、进料出料联锁以及库存核算。其结构设计需要兼顾现场安装空间、过程连接强度、电气接线走向以及后期维护便利性，因此在三维建模阶段就要把壳体、接线腔、显示区域和过程接口之间的位置关系梳理清楚，避免与管道、支架、操作平台发生干涉。从模型呈现的外形看，装置主体采用近似圆柱加局部切面的紧凑壳体，前端为较大的圆形端面，便于布置显示窗口或操作界面；后侧及周侧保留接线与安装所需的结构余量。壳体表面的分模线和台阶不仅是外观造型，更对应内部电路板固定、

　　密封圈压缩、前后壳装配等工程需求。设计时通常会优先确定过程连接面的中心轴线，再以此为基准布置电子腔、接线端子和显示模块，使整机重心靠近安装支点，降低振动工况下的连接应力。安装边界方面，这类仪表多通过法兰或螺纹接口与罐顶、侧壁或旁路管相连，模型中需要预留螺栓扳手空间、电缆弯曲半径以及开盖维护距离。若用于防爆区域，壳体壁厚、接合面长度和电缆引入方式还要符合相应防护规范，三维结构中应体现密封槽、接地柱和紧固件位置。功能上，液位变送器将探测到的液位变化转换为标准工业信号，现场端可完成参数组态与诊断，远传端则为控制系统提供稳定数据。建模过程中对圆角、倒角和局部切面的处理，既服务于握持与开盖操作，也影响压铸或注塑模具的脱模可行性。

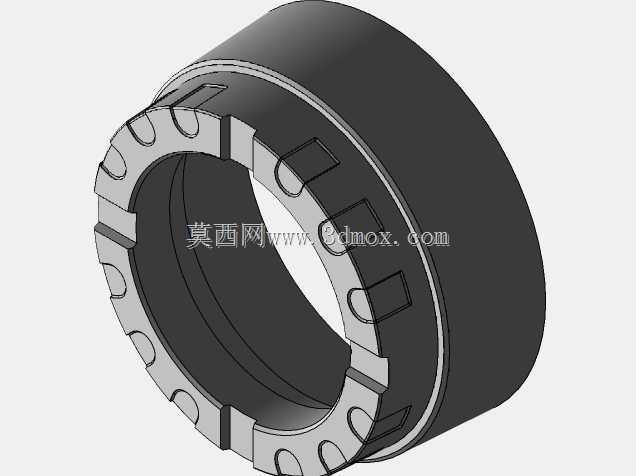

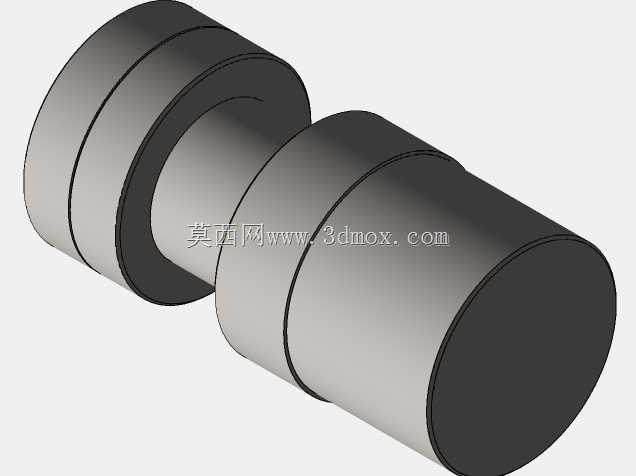

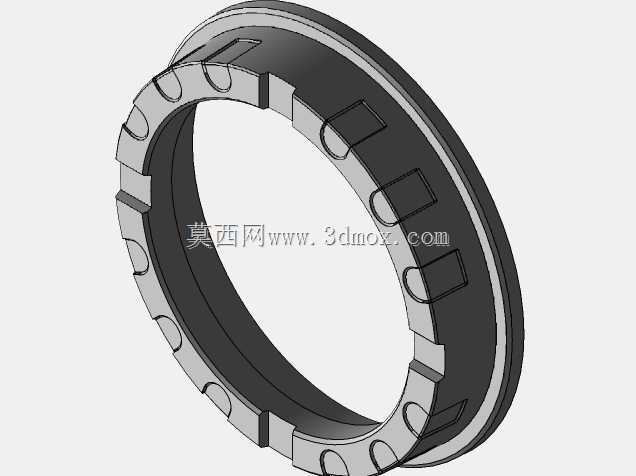

　　周向的非圆特征可用于防转定位，使显示方向在安装后保持在操作人员易读角度；端面与筒体之间的台阶则为O形圈或密封垫提供压缩限位。对于结构设计人员，该模型可用于核对仪表与工艺管道的相对位置，评估保温层、伴热管和检修通道是否冲突；对于设备选型人员，可借助外形包络判断竖直安装高度、侧向接线空间以及与相邻阀门、法兰的安全距离。整体结构没有冗余突出件，适合在空间紧凑的罐区或橇装设备中布置，同时保留了工业现场所需的刚性与可维护性。
