三角传感器安装固定钣金支架

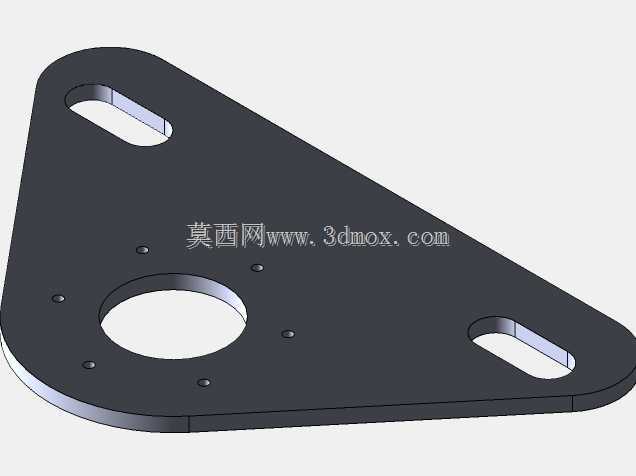

　　该零件为典型的薄板式传感器安装支架，整体采用近似三角形的平板轮廓，主要用于在检测工位、自动化机架或设备侧板上固定光电、接近类传感元件。板体中部开设大直径圆孔，可作为传感器主体穿入孔位，也可避让轴端、光源或线缆通道；孔周分布的多个小孔用于螺钉锁紧、定位销配合或附件固定，能够限制元件周向转动，保证检测方向稳定。两端设置长圆形腰型孔，安装时允许沿孔长方向微调位置，补偿机架孔距误差，便于在现场调试中对准检测点。

　　从结构受力看，三角形外轮廓在有限占用空间内提高了板件的抗弯能力，三个方向的支撑边界使中部载荷能够更均匀地传递到安装面。板边做圆角过渡，既减少应力集中，也避免装配时划伤线缆和操作人员。板面没有额外的翻边或加强筋，说明其适用于轻载、静态固定场景，重点在于平面定位精度与安装便利性，而非承受较大冲击或重载。

　　设计这类支架时，需要先确认传感器外径、螺纹长度、螺母厚度以及线缆弯曲半径，再确定中心孔直径和板厚。若板厚过大，会增加重量并占用安装空间；板厚过小，则在螺钉锁紧或设备振动时容易产生翘曲。腰型孔的宽度应与所选紧固件匹配，孔端到板边的距离要保留足够边距，防止拧紧时边缘开裂或局部变形。小孔位置不能只按几何均分布置，而应结合传感器接线方向、扳手空间和相邻零件干涉情况综合确定。

　　在实际设备中，这类支架常安装于输送线侧面、料道边缘、检测夹具或移动机构附近，用来固定检测工件到位、计数、定位或方向识别的元件。腰型孔提供的是一维调节能力，若现场需要多方向对准，可将该支架与另一块带正交槽的垫板组合使用。安装面应尽量平整，必要时在支架与机架之间加入垫片，以消除装配面不平引起的内应力。

　　建模时应优先保证孔位中心距、孔边距、外轮廓切点和板厚的一致性。中部圆孔与周边小孔的位置关系直接决定传感器装配后的姿态，腰型孔的对称中心线则影响现场可调范围。对于需要激光切割或数控冲压加工的版本，尖角、窄槽和过小孔距都应避免，圆角半径和孔间距需符合常规钣金加工能力。完成三维结构后，还应检查传感器装入后的最低轮廓是否与运动工件、拖链或护罩发生干涉，确保检测距离和安装维护空间同时满足要求。
