迪布乔麦卡尼科异形连接吊耳结构

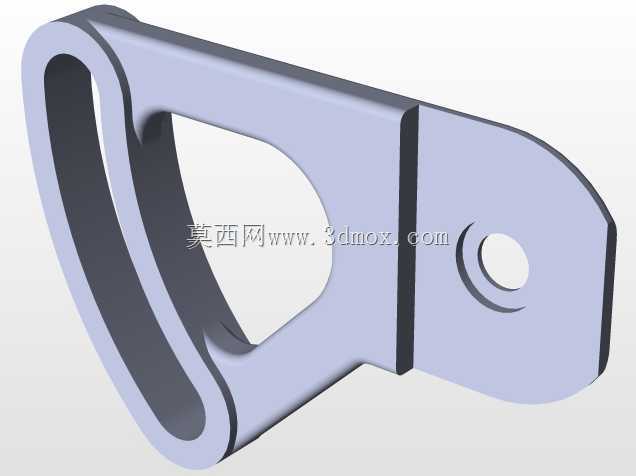

　　该异形承重连接耳件在结构设计上采用一体化弯折成型思路，整体为扁平厚板经轮廓裁切、局部弯折后完成孔位加工，没有额外拼接焊缝，从根源上避免了焊接变形、焊缝应力集中带来的失效风险，适合在中低载荷的铰接、吊挂场景中使用。零件一端为带同轴沉台的圆形安装孔，沉台结构可容纳螺栓头部或配套衬套的法兰边，安装后连接件表面不会突出多余结构，既可以让贴合面完全贴紧安装基准面，也能避免螺栓受剪时出现局部应力峰值，孔位周边做了等宽加厚补强，即便承受横向交变载荷，也不容易出现孔口撕裂问题。零件另一端为大尺寸开放式长圆挂接槽，槽体内壁做了全圆弧过渡，没有尖锐内角，挂接销轴可直接从侧面滑入槽内，无需从端部穿装，在设备检修、工装快速换装场景中能大幅缩短拆装耗时，

　　槽口边缘做了小幅收边导向，销轴滑入时可自动找正，不会出现卡滞。从安装边界来看，零件整体厚度均匀，弯折段的曲率半径经过严格控制，既保证弯折处不会因冷作硬化出现裂纹，也预留了足够的避让空间，安装时弯折内侧不会与相邻构件发生干涉。零件中部的大尺寸镂空区域并非单纯为了减重，该轮廓顺着零件受力的主应力方向延伸，在去除低应力区冗余材料的同时，保留了载荷传递路径上的全部材料，整体重量相比实心直板结构降低近四成，刚性却没有明显损失。在实际工业场景中，这类构件常被用于轻型自动化生产线的工位吊挂件、工装夹具的快速连接端、检测设备的可调铰接支座，也可作为小型传感器、仪表的安装支架，配合不同直径的销轴与螺栓，可实现一定范围内的角度自适应调整。

　　建模过程中需重点管控弯折处的中性层偏移量，确保展开后的下料轮廓尺寸精准，孔位与挂槽的同轴度、平行度需符合装配公差要求，所有外露棱边均做倒钝处理，避免装配过程中划伤操作人员或配套管线。零件的受力路径从端部安装孔出发，沿两侧加强边延伸至挂接槽末端，整体力流平顺无突变，长期承受动载时也不易产生疲劳裂纹。
