四层立式仓储置物钢架结构设计

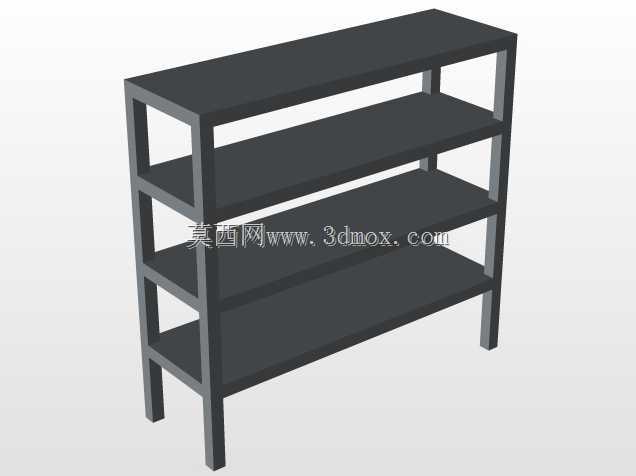

　　该结构以方管焊接形成整体框架，四根立柱沿矩形四角垂直落地，承担全部竖向载荷并抵抗侧向倾覆。层板采用平整矩形钢板，边缘与横梁贴合，保证货物放置面连续、受力均匀；层间通过横向杆件连接，形成多个封闭矩形框，显著提高框架抗扭与抗弯能力。底部立柱直接触地，适用于平整硬化地面，若现场存在振动或重载需求，可在柱脚增加垫板或膨胀螺栓固定孔，以降低局部压强并限制位移。

　　从使用场景看，这类立式钢架常见于车间辅料暂存、维修工具分类、实验室样品放置、库房轻中型物料整理以及生产线边物料缓存。其开放式层板便于人工取放，前后左右无封闭侧板，视线通透，盘点和分拣效率较高；四层分隔可按规格、批次或工序分区摆放，避免物料混放。设计时需重点关注层间距与额定载荷的匹配：上层宜放置轻量、高频取用物品，中下层承担较重载荷，使整体重心偏低，提升稳定性。

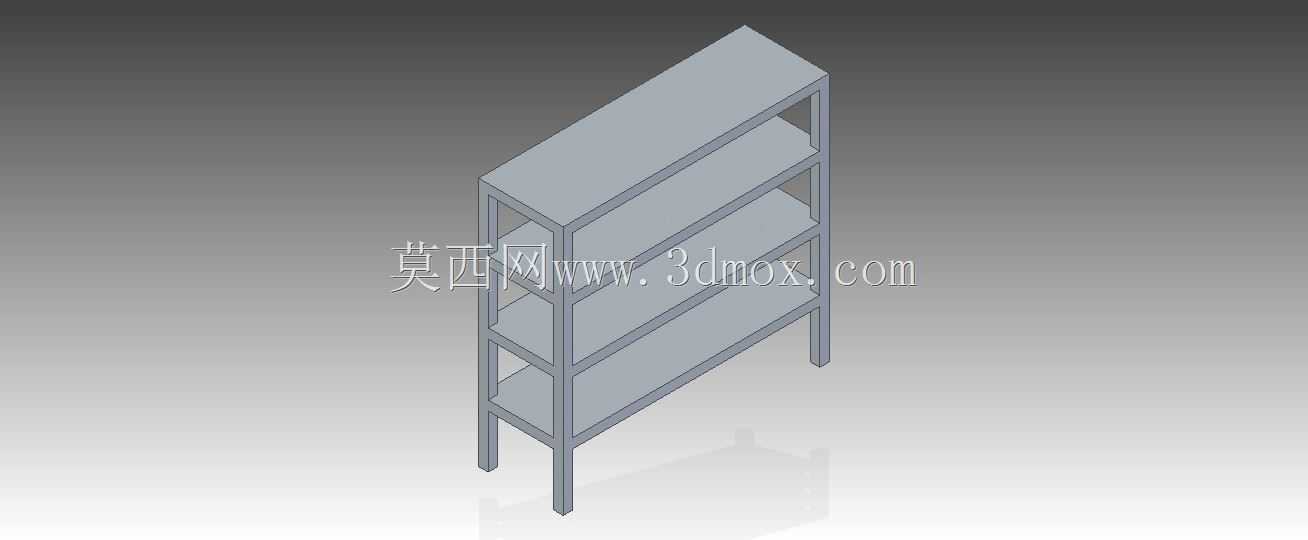

　　建模过程中，立柱与横梁的交接处按焊接约束处理，焊缝位置在三维中可简化为连续贴合面，便于后续进行静力学校核。层板与支撑梁之间建议设置折边或加强筋，若板厚较薄，跨中位置在集中载荷下易产生挠度；实际选型时应根据单件最大重量、堆放密度和支撑跨距调整板厚与梁截面。框架外形呈瘦高矩形，占地面积小而竖向利用率高，安装边界需预留人员操作通道和叉车或手推车转弯空间；靠墙布置时应核对层板外伸尺寸，防止货物突出影响通道净宽。

　　结构细节上，杆件截面统一有利于备料和切割，减少规格种类；立柱端部可做平齐处理，避免尖锐边角。若用于潮湿或多尘环境，表面可增加喷塑、镀锌或喷漆层，以提升防锈和耐磨性能。整体装配关系清晰，零件数量少，适合按焊接件思路出工程图，也可在模型基础上派生不同层高、层数和宽度的系列化方案。
