多层立式钢制仓储置物架结构设计

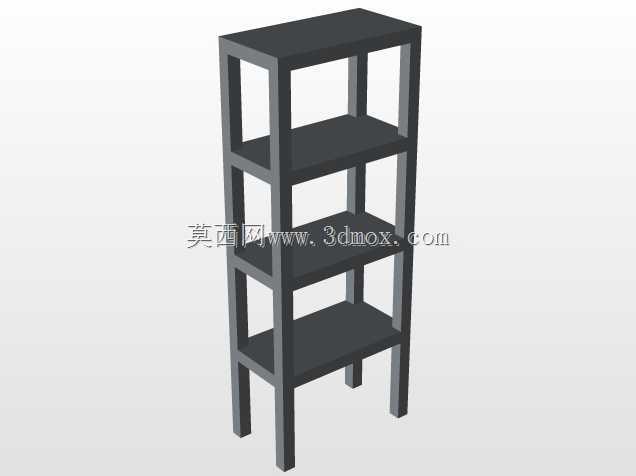

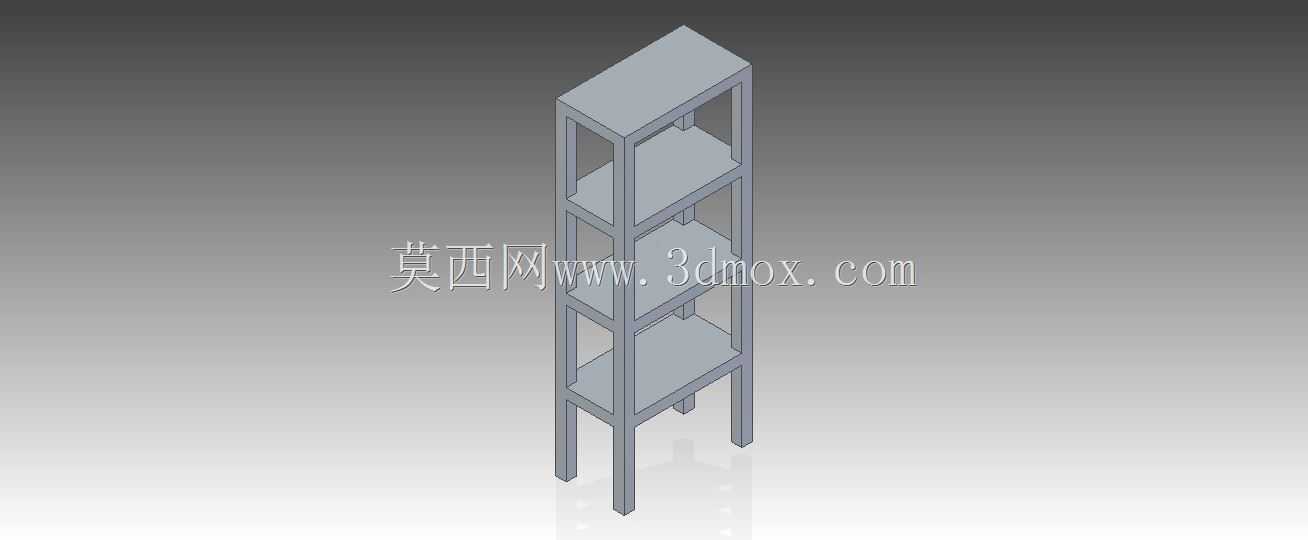

　　该结构采用四根等边角钢作为主立柱，沿高度方向均匀布置四块矩形钢质层板，层板与立柱通过焊接或螺栓连接形成整体框架。整体呈瘦高长方体形态，占地面积较小，适合在车间通道旁、设备间隙、仓库墙边等狭窄区域使用，可用于存放工装夹具、量具、小型零部件盒、半成品周转箱等物品。立柱底部直接落地，必要时可在底部增加调节脚杯，以补偿地面不平带来的晃动，同时避免立柱底面与地面直接接触产生锈蚀。层板间距根据常见物料盒高度设定，能够兼顾垂直空间利用率与取放便利性，操作人员无需登高即可存取中下层物品，上层可放置较轻或使用频率较低的物件。框架顶部保留封闭横梁，既增强整体抗扭刚度，也可作为顶部限位或附加标识牌的安装基础。从受力角度看，竖向荷载由层板传递至四角立柱，

　　立柱主要承受轴向压力，结构形式简单、传力路径明确；侧向稳定性依靠立柱与层板组成的多层框架保证，在满载且无额外锚固的情况下，仍需控制高宽比，避免在受到水平撞击时发生倾覆。建模过程中，先建立立柱中心线与层板基准面，再按实际型材截面生成实体，层板边缘可设置折边以提高板面抗弯能力，减少薄板在集中荷载下的变形。连接处需根据工艺选择角焊缝或螺栓孔阵列：若采用焊接，应在立柱与层板交接处保留焊脚尺寸示意；若采用螺栓连接，则需在层板四角开设安装孔并匹配加强筋。安装边界方面，架体四周应预留不小于单人侧身通过的操作距离，背面与墙体之间留出通风和清扫间隙，顶部与照明、消防管线保持安全距离。选型时可依据存放物料的单块层板最大荷载校核层板厚度与立柱规格，较重物件应尽量放置在下层，以降低整体重心。该类结构在机加工车间、维修班组、仓储拣选区、实验室辅助储物区均有广泛应用，其优势在于制造工艺成熟、成本可控、维护方便，且可通过增减层板数量灵活调整储物格高度。
