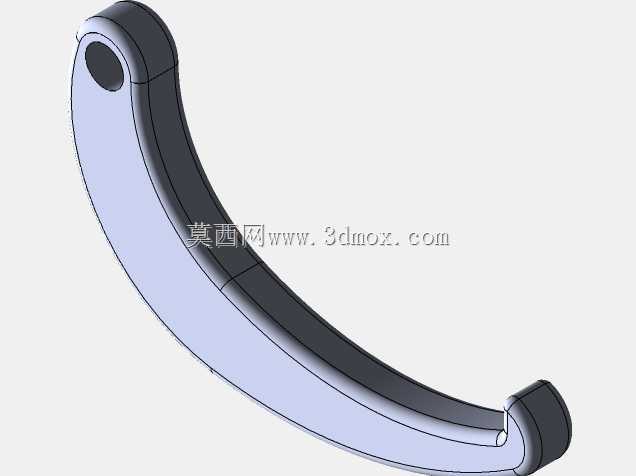

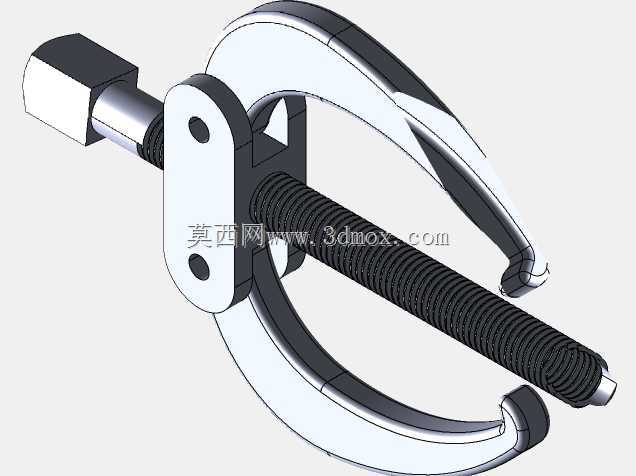

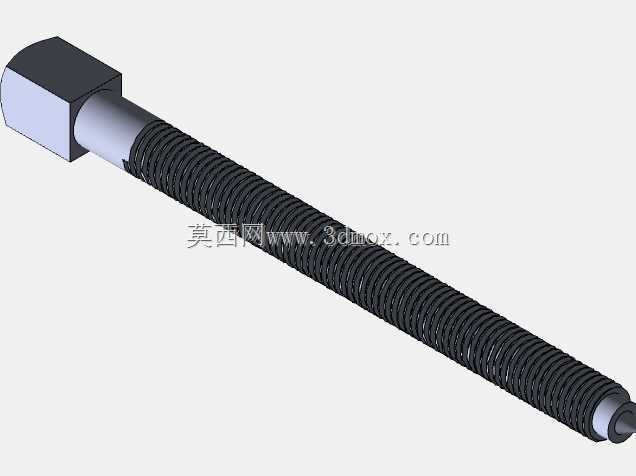

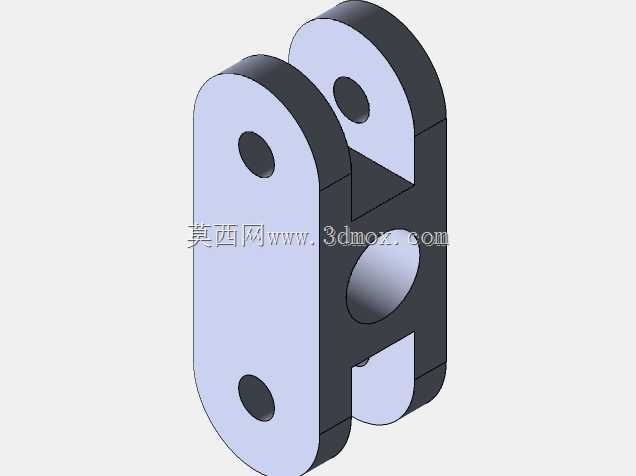

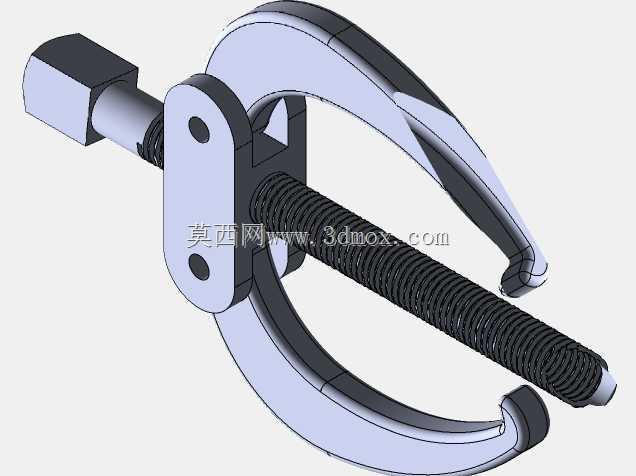

该弧形铰接连杆属于典型的空间传力连接构件,整体呈平滑弯曲的长条形,两端分别设置同轴销孔,用于穿装销轴完成与相邻部件的铰接配合。从结构形态看,构件主体采用等厚实体截面,外弧面与内弧面保持连续过渡,两端孔位区域做了局部加厚处理,以补偿销孔周边因开孔造成的截面削弱,降低孔壁在交变载荷下出现应力集中的风险。这类构件常见于需要绕固定销轴完成摆动或回转动作的机构中,例如假肢膝关节的支撑连接、工程机械操纵连杆、夹具摆臂以及轻载传动机构的力传递环节,其核心作用是在两个铰接点之间传递拉力、压力或弯矩,同时通过自身弧形轮廓避让周边运动部件,避免直线连杆在摆动行程中与机架或其他构件发生干涉。
在设计思路上,弧形轮廓并非单纯的外观造型,而是由运动包络校核反推得到的几何边界。建模时需先确定两端销孔的中心距与相对转角,再结合相邻部件在全行程内的运动轨迹,绘制出连杆内外侧的安全轮廓线,确保构件在整个摆动范围内与周边零件保留均匀的间隙。两端销孔的内径需与所选销轴形成间隙配合,孔的端面可根据装配需求加工沉孔或倒角,既方便销轴装入,也能去除锐边防止划伤装配人员。主体壁厚的选取需结合实际受力工况,若承受较大冲击载荷,可在不与周边结构干涉的前提下适当增加截面高度,或在连杆内侧设置加强筋提升抗弯刚度;若用于轻载场景,则可在保证强度的基础上对非受力区域做减重处理,降低运动惯量。
安装边界方面,该构件的装配空间主要由两端销轴的轴线位置、连杆摆动平面内的回转半径以及轴向厚度决定。装配时需保证两端销孔的轴线平行度,否则会在销轴与孔壁之间产生附加弯矩,加速磨损甚至出现卡滞。连杆的弧形外侧需预留足够的摆动空间,内侧则需确认在极限摆角下不会与转轴、机架等固定部件发生碰撞。孔位端面与相邻铰接件之间应根据摩擦需求设置垫片或轴承,控制轴向窜动的同时减小转动阻力。从建模实现角度,该结构适合采用草图绘制弧形中心线与截面轮廓,再通过拉伸、切除等特征完成实体构建,孔位与加厚区域需保持几何关联,便于后续根据销轴规格或安装空间调整参数,快速迭代出适配不同工况的连杆方案。
