工业设备用立式滑轮支撑组件结构设计

　　这套滑轮支撑结构的核心作用，是为小载荷的转向走线、轻量物料牵引提供稳定的回转支点，常见于小型自动化生产线的线材导向工位、实验台拉力测试机构、轻型输送线的张紧端，也可作为工装夹具里的辅助导向单元，替代简易焊接支座来降低转动副的磨损速率。

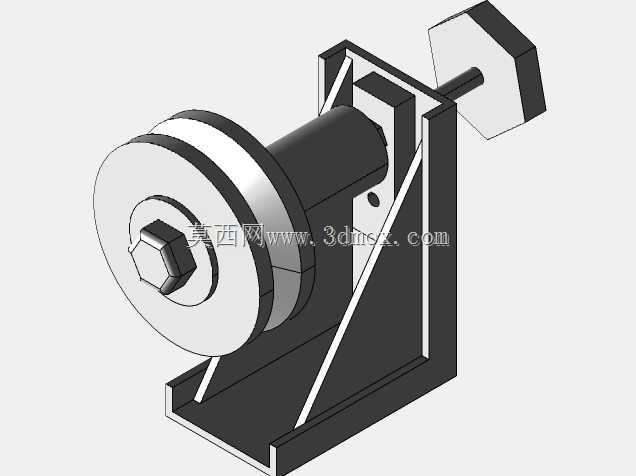

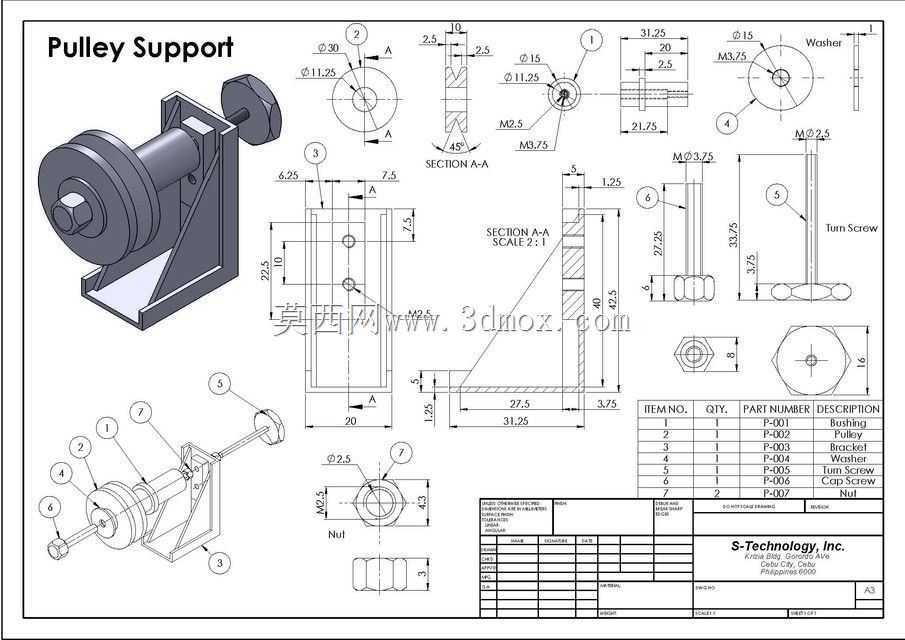

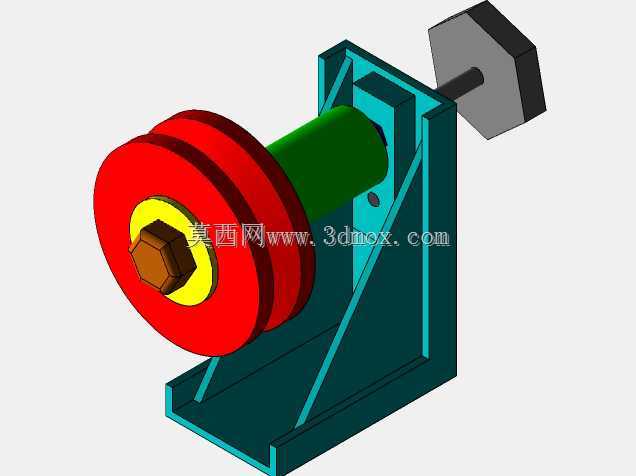

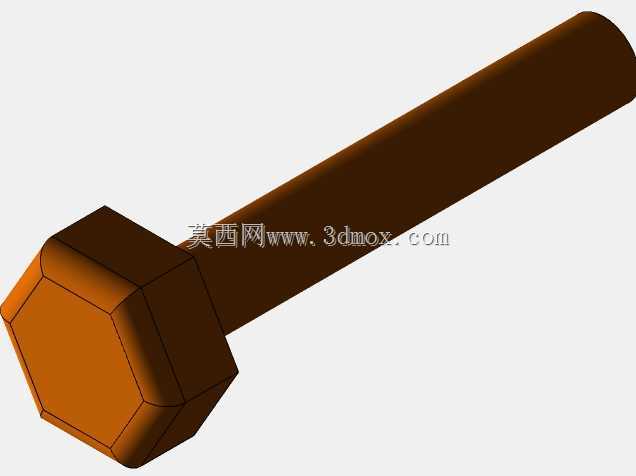

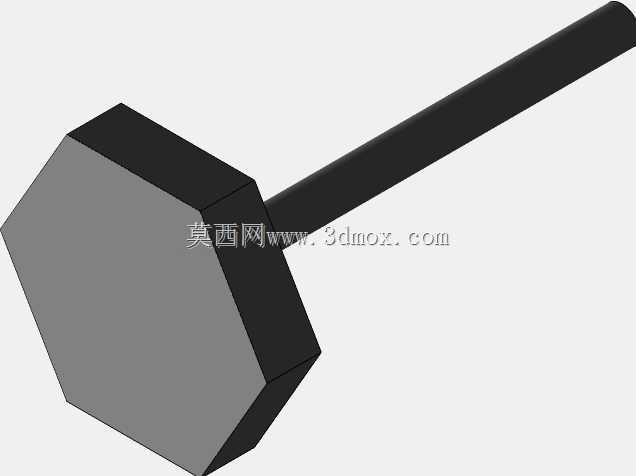

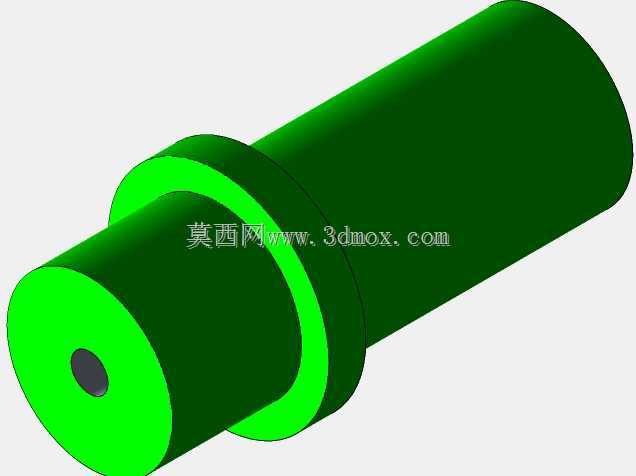

　　从结构拆解来看，整套组件没有采用一体化焊接的支座设计，而是拆分为L型折弯支座、滑轮主体、锁紧螺钉、平垫圈、六角螺母、衬套、轴用挡圈共七类零件，这种拆分逻辑首先是为了适配不同厚度的安装台面：支座立板与底板的厚度留足了加工余量，底板上开设两个长圆形安装孔，孔位间距与孔径匹配常规M6紧固件的安装范围，现场装配时可以沿孔长方向微调滑轮的轴向位置，补偿机架焊接带来的位置偏差。

　　滑轮的回转中心高度是经过匹配计算的，从支座底板安装面到滑轮中心的高度尺寸，刚好适配常用直径6mm以下的绳索、尼龙线或者细钢丝绳的走线高度，避免绳索与支座立板发生摩擦。滑轮中心嵌入的衬套采用自润滑材质设计，不需要额外加装注油嘴，日常维护只需要定期清理绳槽内的积尘即可，适合无尘车间或者不便频繁停机保养的工位。

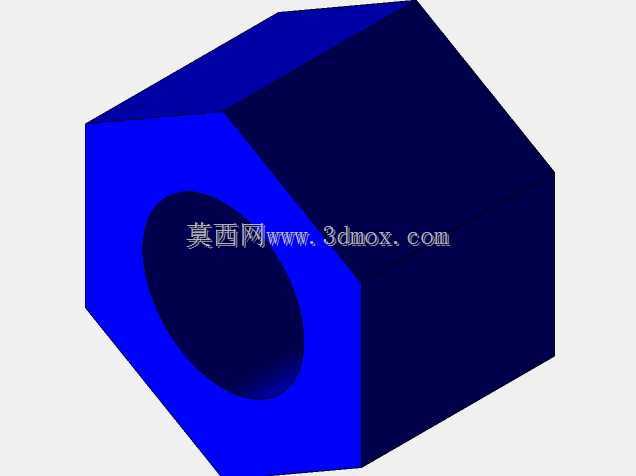

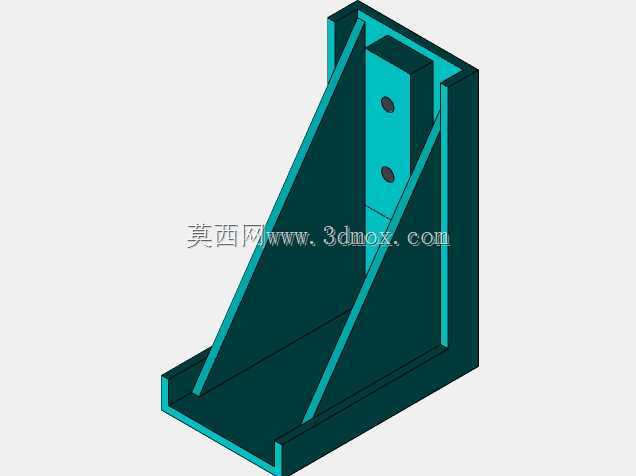

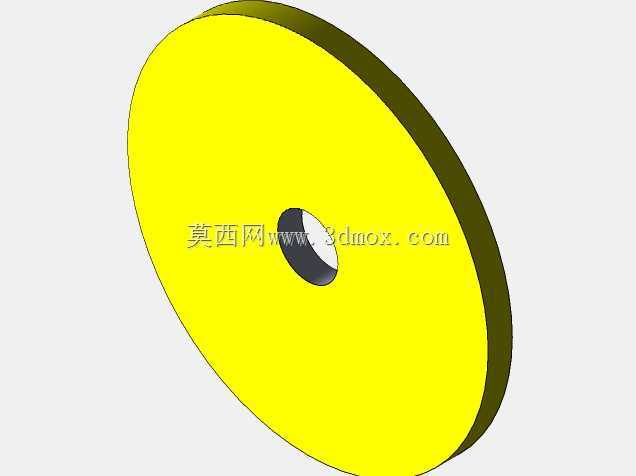

　　支座的三角加强筋没有采用满焊结构，而是在折弯时直接一体成型出斜向支撑肋，既减少了焊接工序带来的热变形，也能保证立板承受侧向拉力时不会发生弯折。立板上的轴孔与滑轮轴采用小间隙配合，轴端加工出螺纹段，穿过立板后用六角螺母锁紧，同时在螺母与立板之间加装平垫圈，防止设备运行时的振动导致螺母松脱。

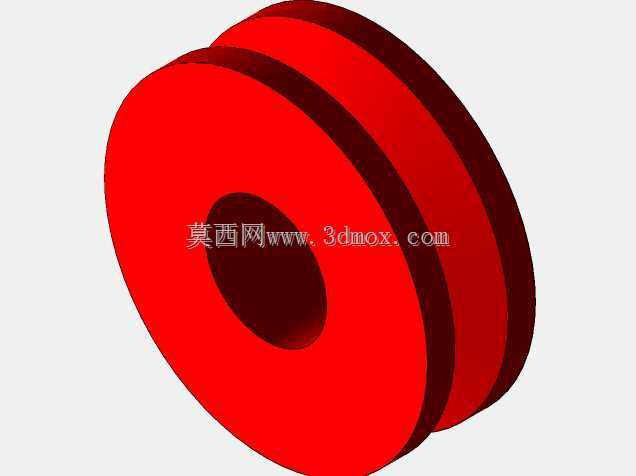

　　设计时还预留了张力调节的冗余空间：如果需要调整绳索的张紧度，不需要拆卸整个支座，只需要松开底板的安装紧固件，沿长圆孔平移整个组件到合适位置后再锁紧即可。滑轮的绳槽截面采用圆弧过渡，没有尖锐棱角，不会划伤牵引线材的表面，对于包覆PVC层的钢丝绳也能起到保护作用，延长线材的使用寿命。

　　从安装边界来看，整套组件的底板占用安装面积极小，不需要在机架上加工大面积的安装平面，即使是型材搭建的轻型机架也能直接固定。整体重量控制在较低范围，不会给轻型机架带来额外的载荷负担，同时所有外露零件都做了倒角处理，没有突出的尖锐边角，符合车间设备的安全设计规范。
