CX48三角结构传感装置三维结构设计

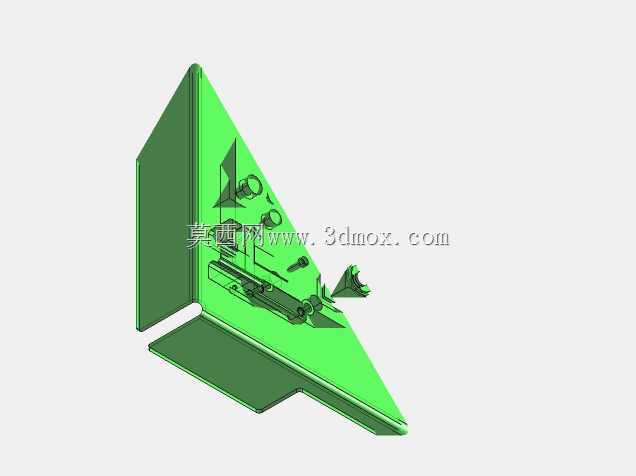

　　这套CX48传感装置采用三角折板作为主体承载结构，整体由两块互相垂直的安装板与一块斜向支撑板拼接而成，形成稳定的直角三角形受力框架。垂直板主要用于贴近设备立面完成固定，板面上预留了多组不同孔径的安装孔位，可适配不同规格的螺栓、定位销以及传感元件的走线需求；水平板则承担底部支撑与台面安装功能，边缘做了折弯收边处理，既提升薄板自身的刚性，也能避免安装过程中划伤操作人员。斜向支撑板连接垂直板与水平板的自由端，将原本悬臂式的受力状态转化为三角闭合传力路径，在不显著增加整体重量的前提下，大幅降低装置受振动、冲击时产生的形变量，保证内部传感组件的检测基准始终稳定。

　　从实际应用场景来看，这类结构常被布置在自动化生产线的工位侧方、设备机架的转角处或者工装夹具的定位端，用来采集位置、位移或者接近信号。三角构型的优势在于它可以同时贴合两个互相垂直的安装基准面，不需要额外设计转接支架就能完成定位，尤其适合安装空间局促、周边存在多处限位边界的设备内部。装置内部集成了多组小型传感元件与连接座，元件沿斜板与立板的交界区域排布，线路可顺着板件内侧的预留空位走向接插件，整体走线紧凑，不会在设备外侧形成冗余的悬线段，减少生产过程中物料剐蹭、油污侵蚀线路的概率。

　　设计思路上优先考虑了安装兼容性与结构刚性的平衡。板件上的孔位采用分组排布，既有用于主固定的大孔，也有用于微调传感位置的长圆孔与小孔，现场装配时可以根据实际检测距离在一定范围内调整元件的伸出量与朝向，不需要对主体板件进行二次钻孔加工。板件的折弯半径、孔边距都遵循常规钣金加工的工艺要求，折弯后无需额外焊接加强筋即可满足日常使用的强度需求，后续若需量产，可直接通过钣金下料、折弯、冲孔工序完成，加工成本较低，批次一致性也更容易控制。

　　关于外形尺寸与安装边界，整体轮廓沿直角方向延伸，垂直方向与水平方向的占用空间都控制在较小范围内，斜板从两板交接处向外倾斜，不会在安装面正前方形成过大的突出体积。选型时需要注意垂直安装面与水平安装面的垂直度，若基准面本身存在较大偏差，可借助板上的微调孔位补偿少量安装误差；装置前方需预留出传感头的检测视野与接线操作空间，周边避免布置强磁、强热源部件，以免干扰传感信号的稳定性。整套结构把支撑、安装、元件承载与走线防护整合在同一三角框架内，结构简洁且受力明确，适合作为中小型检测工位的传感安装载体使用。
