工业级振动试验设备结构设计方案

　　在工业产品可靠性验证环节，振动试验设备是模拟产品在运输、实际使用过程中承受不同频率振动工况的核心装置，广泛应用于电子元器件、汽车零部件、航空航天组件、包装件的耐振性能检测环节，能够复现正弦振动、随机振动、冲击振动等多种实际工况，帮助设计人员提前发现产品结构松动、焊点脱落、部件疲劳失效等潜在问题。从结构设计层面来看，该设备的整体框架采用高强度方通焊接成型，经过时效去应力处理后再进行机加工，保证长期高频振动工况下框架不会出现形变偏移，台面采用航空铝合金材质加工，在保证足够结构刚度的同时降低运动部件自重，提升振动响应的灵敏度。设计过程中优先考虑了振动传递路径的隔离处理，设备底部配置阻尼隔振器，避免试验过程中产生的振动传递到安装地面，

　　影响周边其他精密检测设备的正常运行，同时在振动发生机构与台面之间设置导向限位结构，保证振动方向严格沿设定轴向输出，避免横向窜动影响试验数据的准确性。设备的安装边界需要预留足够的操作与维护空间，正面操作区域预留不小于800mm的人员操作距离，后侧与侧面预留不小于600mm的检修通道，设备整体安装基础需要满足承重要求，地面平整度误差控制在每米2mm以内，避免安装倾斜导致振动输出偏差。功能层面，该结构预留了传感器安装点位，可在台面不同位置布置加速度传感器，实时采集振动加速度、频率、幅值参数，配合控制系统实现闭环调节，保证试验参数的输出精度。在传动与激振部分的结构设计上，充分考虑了长期运行的耐磨需求，运动配合面采用硬化处理并设计润滑通道，

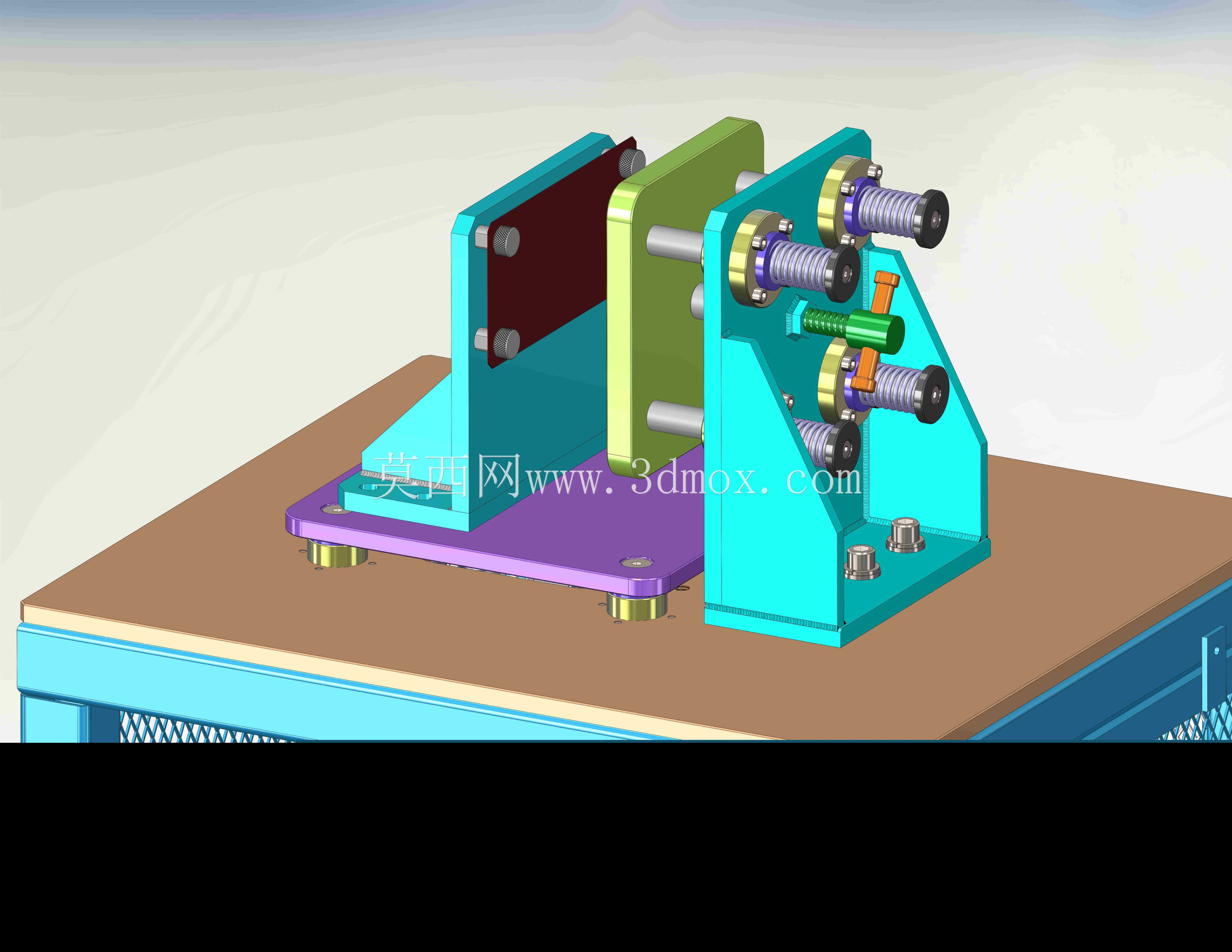

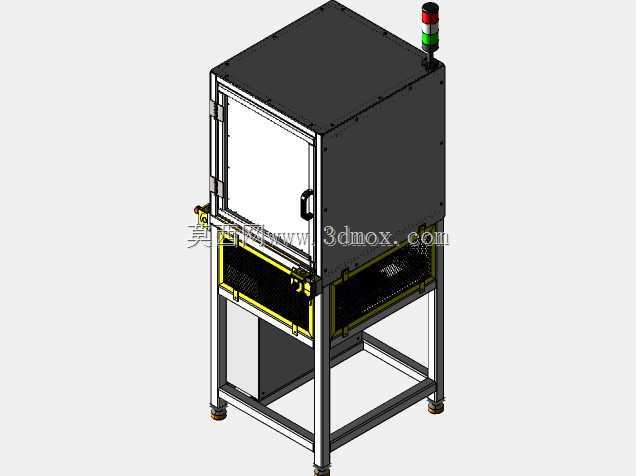

　　降低高频往复运动下的部件磨损速率，延长设备的维护周期。针对不同重量的被测试件，台面上设计了标准化T型槽安装接口，可快速适配不同规格的工装夹具，无需额外打孔加工即可完成试件的固定，适配多品类试件的快速装夹需求。设备的外罩结构采用钣金拼接设计，既可以防护内部运动部件避免人员误触，也预留了散热通风通道，保证长期运行时内部驱动部件的温度处于合理区间，不会因为过热触发保护停机影响试验进度。
