带保持架剖视结构圆锥滚子轴承

项目分类:通用机械零部件 发布时间:2022-05-03 ID:615757
  • 带保持架剖视结构圆锥滚子轴承
  • 带保持架剖视结构圆锥滚子轴承
  • 带保持架剖视结构圆锥滚子轴承
  • 带保持架剖视结构圆锥滚子轴承
  • 带保持架剖视结构圆锥滚子轴承

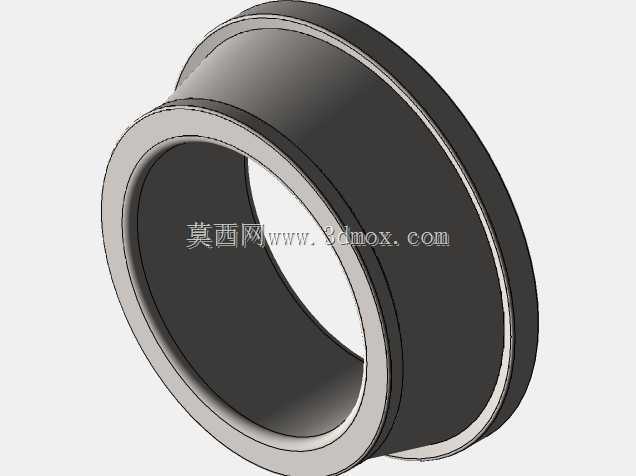

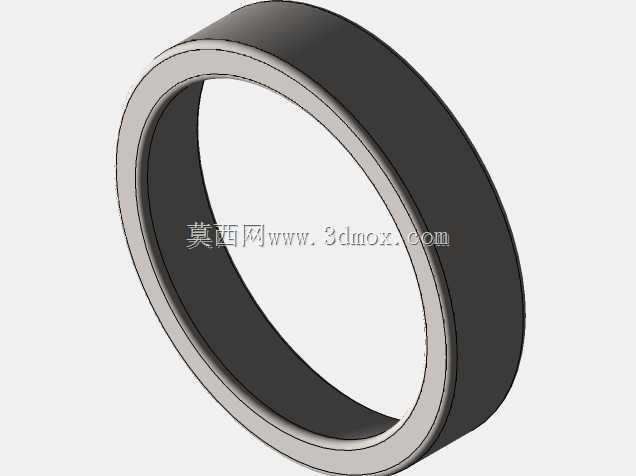

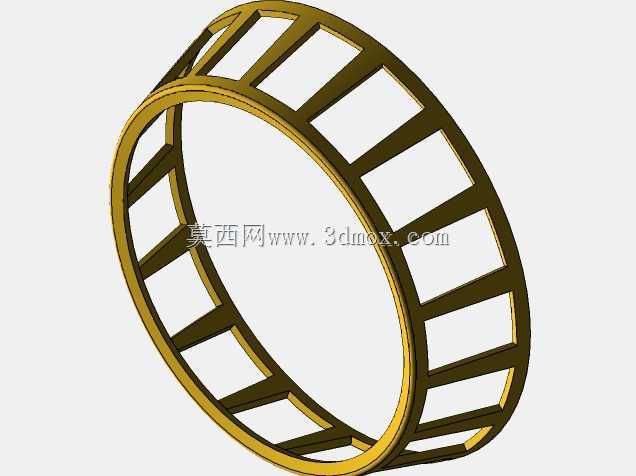

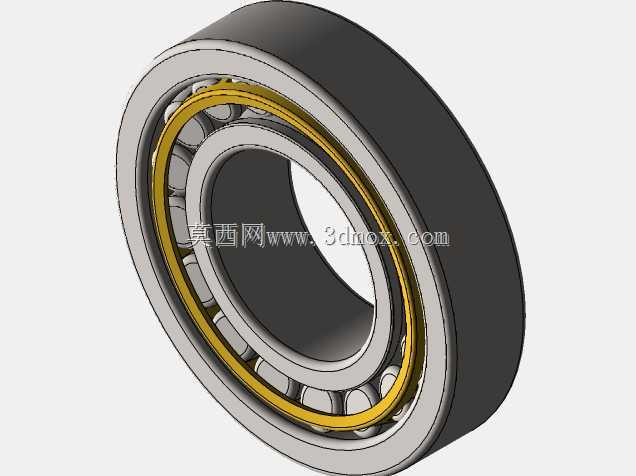

  在冶金轧机辊道、重型卡车驱动桥、机床主轴、矿山输送设备的传动系统中,圆锥滚子轴承是同时承受径向载荷与单向轴向载荷的核心支承部件,这类轴承的滚子沿内圈滚道呈锥形排布,接触角的设计直接决定了轴向承载能力的占比,常规应用场景下接触角多在10度到30度区间,适配不同载荷比例的安装工况。本次呈现的剖视结构模型,完整还原了轴承的装配层级:最外侧为冲压成型的外圈,内圈与滚子、保持架组成可分离的内组件,安装时可分别压装外圈与内组件,调整预紧量来消除传动间隙,提升支承刚性。保持架采用黄铜实体车制结构,相比冲压钢保持架,在重载、冲击载荷工况下能更好地引导滚子运转,减少滚子与滚道间的滑动摩擦,避免高速运转时滚子歪斜导致的早期点蚀失效。从安装边界来看,

  这类轴承的轴向定位多依靠轴肩与轴承座孔台肩,建模时严格还原了内圈大端面、外圈大端面的倒角尺寸,避免安装时与台肩发生干涉,内圈小端的锁口尺寸与保持架的径向间隙控制在合理范围,保证运转过程中保持架不会与内圈发生剐蹭。在实际选型应用中,这类轴承通常成对使用,面对面或背对背安装来抵消双向轴向力,模型的剖视视角清晰展示了滚子与滚道的接触线位置,能帮助设计人员直观理解载荷传递路径:径向载荷作用下,滚子沿滚道锥形面产生的轴向分力,需要配对轴承的反向分力平衡,因此安装时的预紧力调整需要结合轴系的热伸长量预留间隙,避免运转温升后轴承抱死。模型的外形尺寸遵循公制轴承的通用尺寸规范,内径、外径、宽度的公差带符合普通级轴承的精度要求,

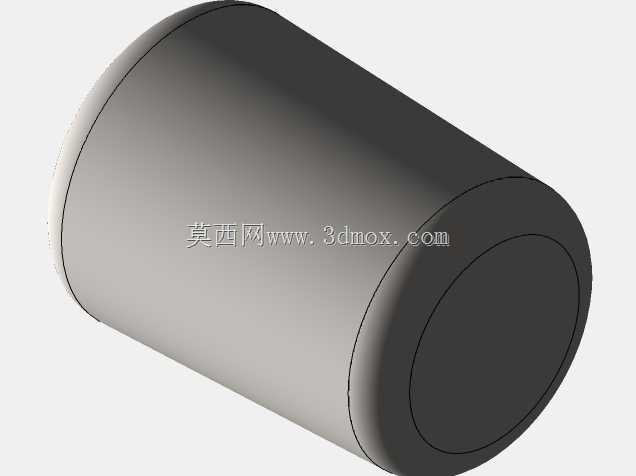

  可直接用于常规传动系统的装配干涉检查,不需要额外调整安装位尺寸。不同于深沟球轴承仅能承受较小轴向力的特性,圆锥滚子轴承的滚子与滚道为线接触,承载能力远高于同尺寸的球轴承,在存在冲击载荷的重载传动场景中,能有效降低轴系的挠曲变形,提升传动平稳性。建模过程中对滚子的锥度、滚道的锥面角度做了精准匹配,保证滚子与内外圈滚道的接触为全母线接触,避免边缘应力集中导致的滚道剥落,保持架的兜孔间隙也按照实体保持架的常规设计值设置,既可以限制滚子的脱落,又能给滚子留出足够的运转空间,适配润滑脂的存储与流动,减少运转过程中的摩擦温升。
