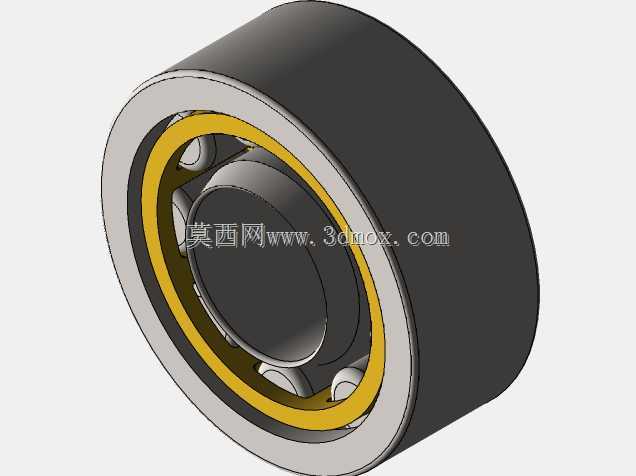

带保持架滚柱滚动轴承三维结构

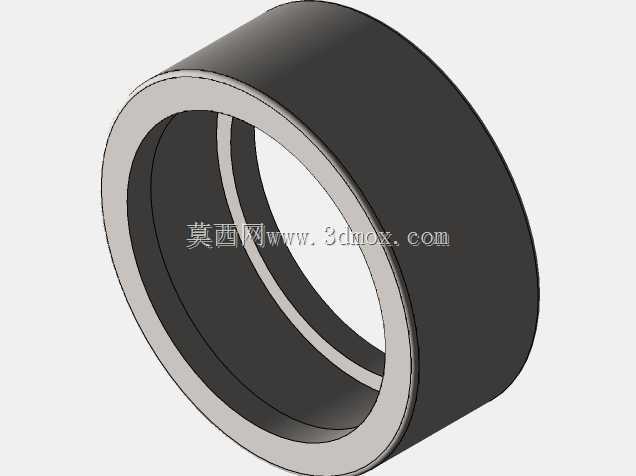

　　做传动结构设计的工程师大多清楚，旋转支撑部件的选型直接决定整套设备的运行寿命与维护周期，这款滚柱型滚动轴承的三维结构，完整还原了实体产品的装配层级与配合关系，能直接用于设备整体装配的干涉校验、支撑位刚度匹配计算，也可作为传动系统动态仿真的基础部件模型。从实际应用场景来看，这类滚柱轴承普遍用在重载低速的传动节点，比如冶金输送线的托辊支撑、矿山破碎设备的主轴定位、重型减速机的中间轴支撑位，相比同内径的滚珠轴承，线接触的滚柱结构能承受更大的径向载荷，抗冲击载荷的表现也更突出，适合存在变载、瞬时冲击的工矿环境。从结构设计逻辑来看，模型完整呈现了轴承的四个核心组成部分：外圈与安装座孔采用基轴制过渡配合，设计时要预留合适的安装过盈量，

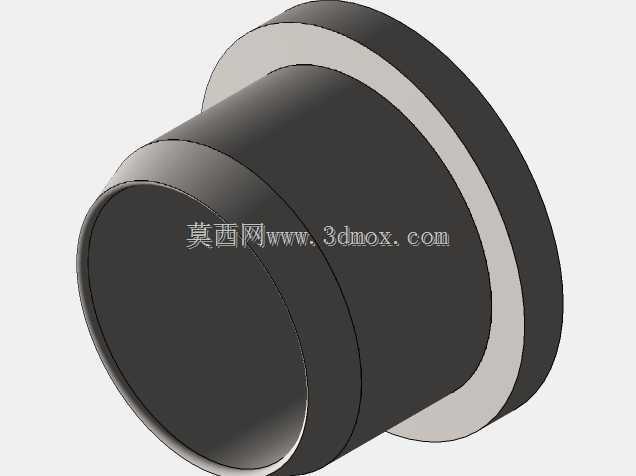

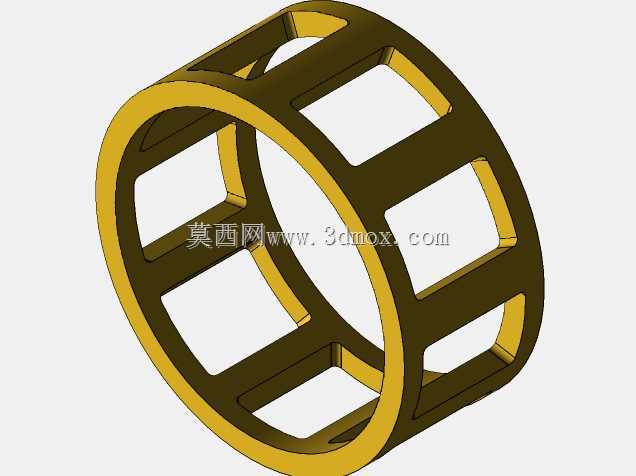

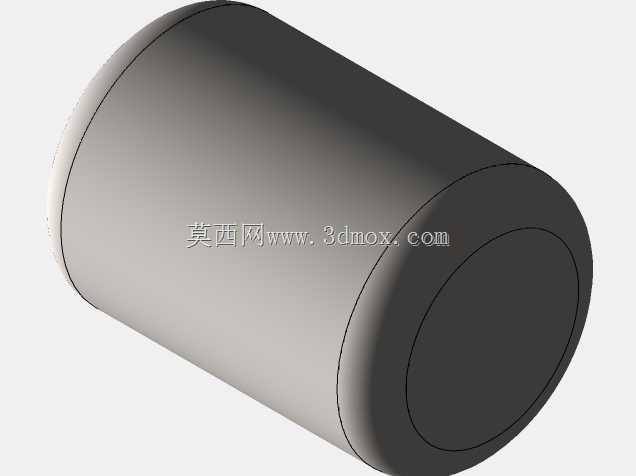

　　避免运行过程中出现外圈跑圈的问题；内圈与旋转轴采用基孔制过盈配合，配合公差要根据轴的转速、载荷大小调整，过盈量不足会导致内圈与轴相对滑动磨损轴颈，过盈量过大则会造成轴承内部游隙过小，运行时温升过快提前失效。中间的黄铜材质保持架是这类轴承的关键结构，它的作用是将每颗滚柱均匀分隔在滚道圆周上，避免滚柱之间直接接触产生额外摩擦与磨损，保持架的兜孔间隙设计要兼顾滚柱的灵活转动与轴向窜动量控制，间隙过小会卡滞滚柱，间隙过大则会导致滚柱运行时偏斜，加剧滚道与滚柱的接触疲劳。模型还原的密封挡边结构，能在装配时配合润滑脂填充，阻挡外界粉尘、切削液进入轴承滚道内部，同时避免内部润滑脂泄漏，适合开式传动、多粉尘的车间使用场景。做安装边界设计时，

　　要注意轴承的轴向定位尺寸，外圈的安装台肩高度不能超过外圈挡边的高度，否则会影响轴承的拆卸维护，内圈的轴肩高度也要控制在合理范围，避免干涉保持架的正常运转。另外这类轴承的径向游隙是选型核心参数，常温轻载工况选标准游隙即可，高温重载、配合过盈量较大的场景要选大游隙组别，高精度旋转的主轴支撑则要选小游隙组别，建模时已经将各部件的配合间隙按照实际产品的公差带做了预留，导入装配环境后不需要额外调整配合参数，就能直接用于整机的装配模拟，也能通过剖切视图清晰展示内部滚柱与滚道的接触状态，方便给装配、维护人员做结构原理讲解，避免安装时出现反装、游隙调整不当的问题。
