费斯托VASB系列波纹式真空吸盘结构

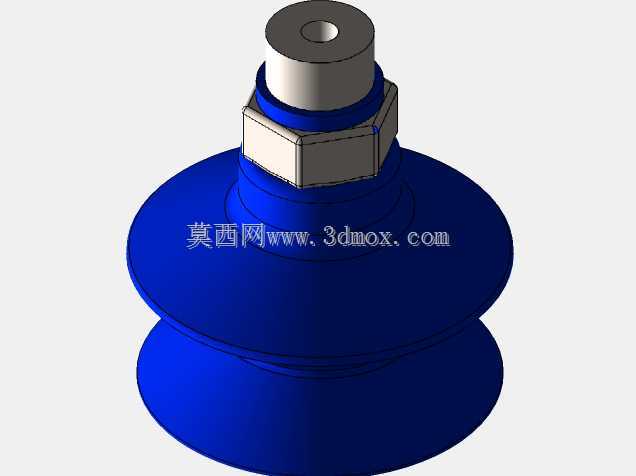

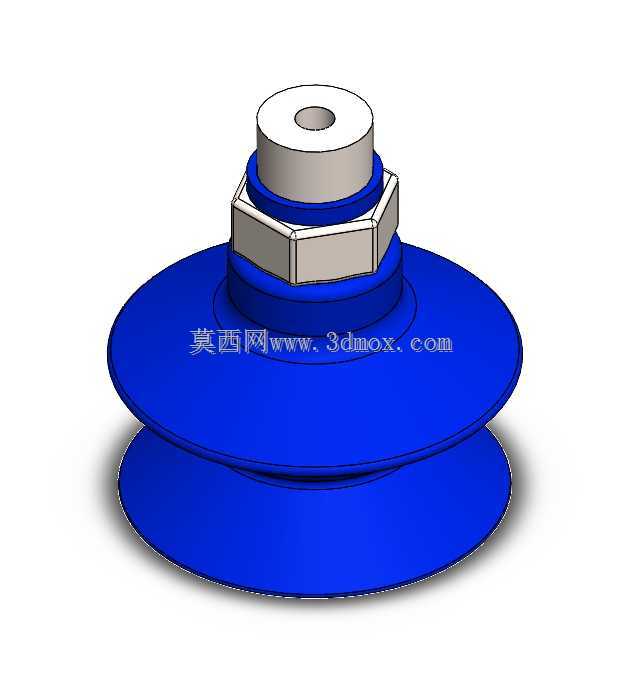

　　这款双层波纹结构的真空吸盘，是气动真空系统里常用的末端执行元件，日常在自动化产线的物料搬运环节出镜率极高，不管是汽车焊装车间的冲压板件上料、航空航天复材构件的轻柔转运，还是包装线的规整纸箱拾取、电子行业的平整面板移载，都能看到这类结构的应用。不同于平直唇边的薄型吸盘，双层波纹的结构设计自带多向浮动补偿能力，当待拾取工件表面存在小幅角度倾斜、或者机械臂运行轨迹存在微小定位偏差时，波纹段的弹性形变可以自动补偿角度差，让唇边能完全贴合工件表面，避免因贴合不严出现真空泄漏导致的掉件问题。从结构细节来看，顶部的金属连接端采用外螺纹加六角锁紧台的设计，安装时可以用开口扳手卡住六角位施加扭矩，既能保证和真空管路接头的连接密封性，

　　也能避免拧紧过程中吸盘本体跟转导致的唇边扭曲变形，安装边界上需要预留对应扳手的操作空间，避免周边结构干涉锁紧操作。中间的金属嵌件直接和橡胶主体硫化结合，不存在额外的粘接缝隙，长期带压工作也不会出现橡胶层和金属接头脱开的故障，适配大部分工业场景的真空负压工作区间。唇边部分采用圆弧过渡的薄边设计，接触工件时能快速形成密封腔，哪怕是表面带有轻微纹理的板材，也能在极短的抽真空时间内达到额定吸附力，双层波纹的结构还自带一定的缓冲行程，机械臂下行接触工件时，波纹段压缩可以抵消部分下压冲击力，避免刚性接触刮伤工件表面，这一点在处理漆面件、覆膜件、薄壁易变形工件时优势格外明显。建模过程中需要重点关注橡胶部分的形变余量设计，波纹段的壁厚要均匀一致，

　　避免抽真空时出现局部应力集中导致的过早开裂，金属连接端的螺纹尺寸要和标准气动接头匹配，六角台的对边尺寸要符合通用紧固件的尺寸规范，唇边的刃口要做微小的圆角处理，既保证密封性能，也能避免长期摩擦导致的唇边过快磨损。实际选型应用时，这类吸盘的吸附力要结合工件表面平整度、真空度、搬运加速度综合核算，双层结构的吸盘相比同直径单层吸盘，允许的工件表面角度偏差更大，适配的工件材质范围也更广，不管是光滑的金属板、塑料件，还是略带粗糙度的纸板、木板，都能稳定吸附。安装时要注意保证吸盘端面和工件待吸附面的初始平行度，虽然波纹结构有补偿能力，但过大的初始偏角依然会导致密封失效，管路连接时要在接头处加装过滤元件，避免粉尘杂质进入吸盘内部加速橡胶老化，日常维护中只需要定期检查唇边的磨损情况、波纹段是否有开裂痕迹，就能保证长期稳定工作。
