英制规格球面轴承三维结构设计

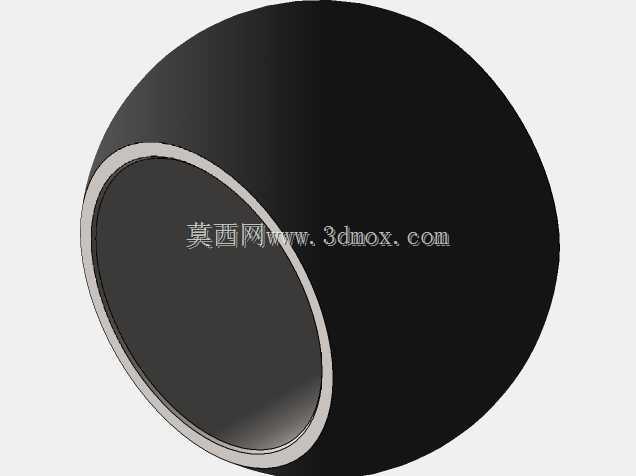

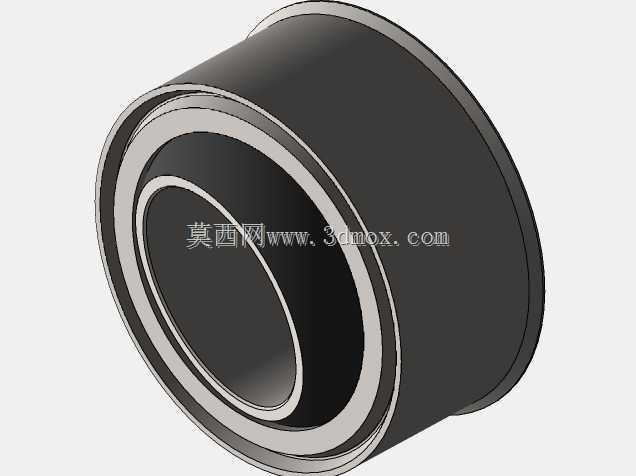

　　在带座传动单元、农业机械输送辊道、轻工包装线从动辊组这类存在安装对中误差、轴系挠曲变形的工况中，球面调心轴承是解决轴系偏载问题的核心配套零件。这款英制尺寸球面轴承的建模过程，首先从调心功能的核心结构入手，内圈外球面与外圈内球面的配合曲率经过反复校核，保证内圈可相对外圈实现最大2.5度的偏摆角度，足以覆盖现场安装时的座孔同轴度偏差、轴受载后的挠曲变形量，避免滚动体出现边缘卡滞、局部应力集中的问题。从结构细节来看，轴承采用双列满装滚动体的配置思路，相比同尺寸带保持架的球面轴承，径向承载能力提升约30%，适合中低速、重载冲击的使用场景，比如矿山输送设备的托辊、纺织机械的导布辊这类长期承受径向载荷、偶尔伴随轴向窜动的部位。

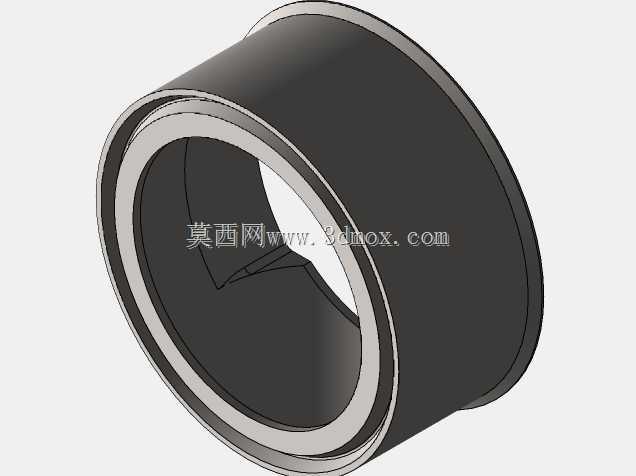

　　建模时特意还原了内圈两端的密封槽结构，可适配接触式橡胶密封圈，能阻挡外界粉尘、切削液进入滚道内部，同时防止润滑脂外泄，满足多粉尘、潮湿工况的长期使用需求。外形尺寸方面，严格遵循英制轴承的安装边界，外圈外径采用负公差设计，与轴承座孔的配合选用H7/js6过渡配合，安装时无需额外加热即可轻敲装入，后期维护拆卸也不会损伤座孔配合面；内圈孔径为英制标准尺寸，与轴的配合选用k6公差，配合面设置了紧定螺钉定位槽，可通过侧面紧定螺钉实现内圈与轴的周向固定，不需要额外加工轴肩，简化了轴系的加工工序，降低现场装配的难度。建模过程中对滚道的曲率半径、滚动体的排布间隙、内外圈的壁厚差都做了参数化关联，

　　调整内径参数时可自动匹配对应规格的滚动体数量与外圈尺寸，方便后续衍生不同英制规格的同系列轴承模型。从安装适配性来看，轴承的外圈宽度与标准冲压轴承座、铸造轴承座的安装槽尺寸完全匹配，不需要额外修改座体结构即可直接替换同规格的进口球面轴承，在设备国产化替代、老旧设备维修备件测绘场景中，可直接调取模型完成装配干涉检查，减少现场测绘的反复试错成本。另外，模型中特意保留了内圈球面的磨削退刀槽、外圈的倒角细节，这些细节在实际加工中是必不可少的工艺结构，避免建模时忽略工艺特征导致后续出工程图时出现加工工艺不合理的问题，也能让装配仿真时更贴近真实零件的装配状态，不会出现虚拟装配中无倒角导致的干涉误判。
