带防滑握持结构的便携折叠式承载支架

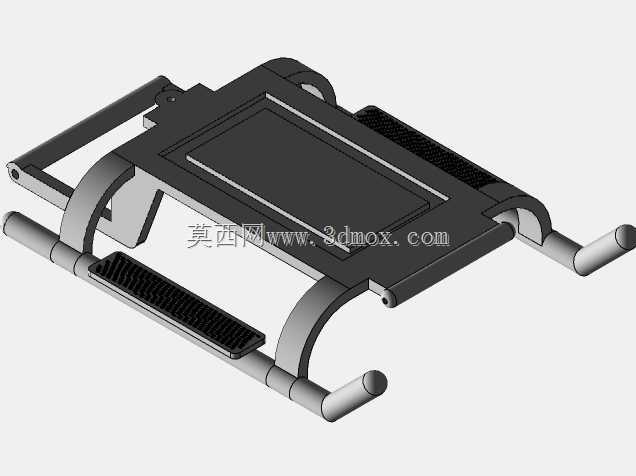

　　这款承载支架的结构设计，最初是面向户外便携检测设备的搭载需求做的方案，核心要解决的是临时作业场景下，检测终端无固定放置位、手持操作易疲劳的痛点。从结构组成来看，主体采用框式承载面板作为核心负载面，面板边缘做了下沉式嵌合槽，能够适配对应尺寸的检测终端模块，嵌合槽周边预留的0.8mm凸边可以限制搭载模块的横向窜动，避免作业过程中设备滑落。两侧的支撑臂采用弧形弯折的圆管构件，和主体框架之间通过铰接轴连接，铰接位置做了阻尼限位结构，展开时支撑臂可以在0到120度的角度区间内任意悬停，适配不同高度的放置平面，折叠后支撑臂可以完全贴合在主体框架的侧面，整体收纳厚度控制在32mm以内，能够直接放入常规的工具挎包夹层中。

　　支撑臂的握持段套有带防滑纹理的橡胶套，表面的凹凸格纹可以增大手部接触时的摩擦力，即使在带防护手套操作的场景下，也能稳定提拿整个支架和搭载的设备。支撑臂的末端做了圆弧封头处理，没有尖锐的棱角，避免在携带或者展开过程中刮蹭作业人员的衣物或者皮肤。从安装边界来看，主体承载面板的有效搭载尺寸为180mm*120mm，能够承载最大3kg的负载，满足绝大多数便携检测终端、小型传感采集模块的搭载需求。铰接位置的轴套采用自润滑材质，长期反复折叠展开也不会出现卡顿或者松旷的问题，支撑臂和主体框架的连接位置做了加强筋过渡，避免频繁受力后出现连接部位断裂的情况。在实际作业场景中，这类支架既可以作为手持操作的握持托架，展开支撑臂后也能直接放置在地面、

　　设备台面等平面上，作为临时的操作支撑台使用，不需要额外搭配固定夹具，能够大幅降低外场作业的装备携带量，提升作业效率。结构设计上没有采用复杂的卡扣或者锁止结构，所有的限位都依靠铰接处的阻尼实现，操作时不需要额外的解锁动作，单手握持就可以完成展开和收纳的操作，适合在高空作业、狭窄空间作业等操作受限的场景下使用。支撑臂的弧形结构在展开后形成的支撑跨度达到240mm，即使放置在不太平整的作业面上，也能保持足够的支撑稳定性，不会轻易侧翻。面板背面做了网格状的加强筋结构，在保证整体结构强度的前提下，尽可能降低了支架本身的自重，整体裸架重量控制在280g左右，长时间手持也不会产生明显的负重感。
