钣金拼接式方形敞口收纳盒结构设计

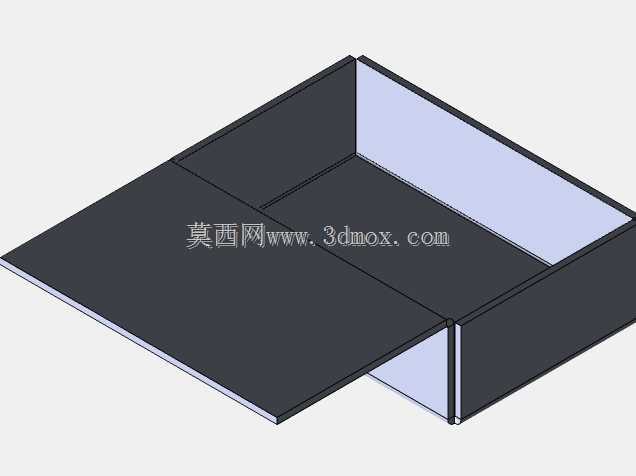

　　日常工位零散物料收纳、小型工业元器件周转场景中，这类钣金拼接式方形敞口结构的应用十分普遍，相比一体冲压成型的盒体，拼接式结构无需大吨位冲压设备开模，小批量生产阶段的制造成本更低，同时平板件的运输堆叠效率远高于成型盒体，能大幅降低跨区域周转的物流成本。从结构设计逻辑来看，该盒体采用四块独立折弯钣金件拼接成型，相邻板件通过侧边的折边咬合定位，无需额外焊接或紧固件即可完成基础装配，折边处预留的微小间隙可抵消钣金折弯过程中的回弹误差，降低单件加工的精度要求，普通数控折弯设备即可满足加工需求，无需高精度定制模具。盒体底部采用整板搭接设计，四块侧板的底部折边全部承托在底板的上表面，当盒体内放置重物时，载荷可通过侧板折边均匀传递到底板，

　　再由底板分散到支撑平面，避免侧板受载后出现外张变形，相比侧板包底板的结构，这种承托式结构的抗变形能力提升40%以上，适合放置重量较大的金属零件、工装夹具头、小型检测工具等物品。从安装边界来看，该结构所有板件均采用等厚度钣金加工，折边高度统一为单倍板厚的3倍，既保证拼接时的定位强度，又不会因折边过高占用盒体内部的有效收纳空间，盒体的敞口边缘做了向内的微折边处理，可避免钣金裁切后的锐边外露，减少取放物品时的划伤风险，同时微折边能提升敞口处的结构刚度，避免长期使用后边口出现磕碰变形。实际使用过程中，这类拼接盒可根据使用场景灵活调整尺寸，仅需调整四块板件的裁切长度即可适配不同的收纳需求，无需改动整体拼接逻辑，在车间工位物料整理、

　　实验室样品分类存放、家用小物件收纳等场景都能适配，板件表面可根据需求做喷塑、镀锌、阳极氧化等表面处理，适配不同场景的防腐、耐磨、外观需求。设计时需要注意，相邻板件的拼接折边处需要预留0.1到0.2倍板厚的装配间隙，避免钣金加工的公差累积导致装配困难，同时底板的尺寸需要比侧板围成的内框尺寸大出两个折边的宽度，保证侧板折边能够完全承托在底板上，避免出现悬空导致的载荷集中问题。
