卧式轴类支撑带安装底座传动组件结构

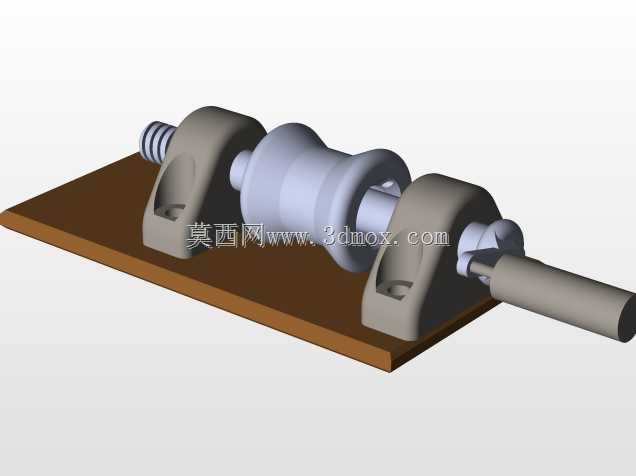

　　这套轴系支撑传动结构，常应用在小型物料输送辊道、实验室小型试验台架、轻载传动工位的动力传递环节中，核心作用是为回转类轴件提供稳定的径向支撑，同时预留轴端的动力输入接口，可直接连接手摇柄或者小型驱动电机的输出端，实现低转速、轻负载工况下的扭矩传递。从结构设计逻辑来看，两个对称布置的灰铸铁材质支座承担主要的支撑载荷，支座底部设计有平整的安装贴合面，通过螺栓可直接固定在木质或者金属材质的安装基板上，支座与轴的配合部位预留了轴承安装位，实际装配时可根据载荷需求选配铜套或者深沟球轴承，降低轴回转过程中的摩擦阻力。中间的轴段做了变径设计，中间加粗段既可以作为传动辊的安装定位面，也能在特定工况下作为绕线、牵引的作业面，

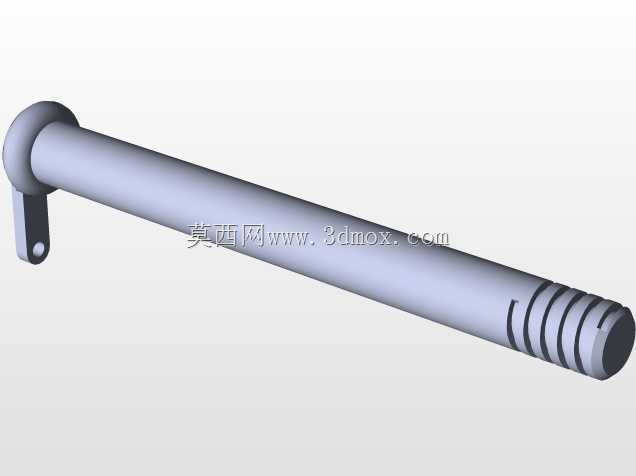

　　轴两端伸出支座的部分做了阶梯轴结构，一端加工有外螺纹，可用于安装锁紧螺母对轴上零件进行轴向定位，另一端加工成扁位结构，方便和手摇柄或者联轴器进行周向固定，避免动力传递时出现打滑。安装底座采用平板式结构，整体厚度根据支撑跨距做了匹配，两个支座的安装孔位在底座上做了定位设计，装配时不需要额外划线找正，直接通过螺栓紧固即可保证两个支座的同轴度，降低轴系安装后的别劲、卡滞风险。从安装边界来看，整体结构沿轴方向的总长度适配小型台架的安装空间，支座的高度设计预留了轴件回转的安全间隙，不会出现轴转动时和底座发生摩擦干涉的问题，轴中心到底座安装面的高度统一，方便和上下游的传动部件进行高度对齐，不需要额外增加调整垫片。

　　这类结构在轻工生产线的辅助输送工位、教学实训用的机械传动演示台、小型手动加工设备的进给机构中都有广泛应用，设计时充分考虑了装配的便捷性，所有零件都采用常见的标准型材和机加工件，不需要特殊定制的异形零件，后期维护更换配件的成本较低，轴系的支撑跨距可根据实际使用需求调整两个支座的安装间距，适配不同长度的轴段安装需求，支座的倒角和安装孔的沉头设计都做了工艺优化，机加工时不需要特殊工装，普通铣床和钻床即可完成全部零件的加工。
